采用 HBM 测量设备进行称重,重心测量

Kolubara Metal Vreoci 于1953 年成立于塞尔维亚。专门从事矿山机械设备和其他工程设备维护。

为了便于装配和维修机械设备,需要对设备上部结构进行称重和测量。

称重被用于测量上部结构的重心,重量和位置。这种称重服务从 1988 年起实施,2002年建立了测量和研究中心,并与2009年获得了 SRPS ISO/IEC 17025:2006 认证。

矿山机械设备重新改造或大修后,称重测量结果对于设备的 稳定性是非常重要的。(之前,多部设备发生侧翻事故都于重心有关)。

称重过程

称重 是一个非常复杂的方法,因为其涉及到 液压千斤顶 (最长达 50m,最高达 40m,总重达 1500 t) 。

一般使用以下 两种测量系统 并行测量:

  • 液压测量, 其测量工作油压
  • 电阻测量, 也就是测量基于应变力传感器的电阻变化

通常测量矿山机械设备的三到四个顶点,但是该公司能够同时测量 6 个点。

装载机的顶升点位置

电阻测量

测量 采用了 HBM’s C6A 力传感器 (量程高达5000 KN) ,以及 MGCplus 数据采集系统catman®  测量软件用于配置可视化和数据分析。

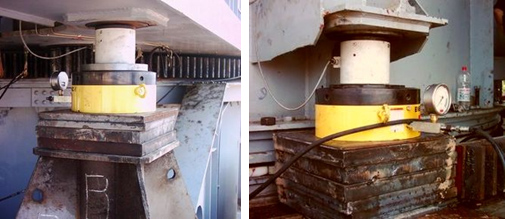

顶升点
示意图中显示力传感器和数据采集系统以及可视化

称重并测量物体重心

顶点的载荷在线测量并且测量数据以 数字 图形 格式显示。称重期间,各个点的数据都可以观察。图中显示的是上部结构被升起时的状态。上层结构的震荡同样可在测量序列中观察到

物体重心 是通过  瓦里尼翁定理 来测定的。

不同点的载荷和总和
瓦里尼翁定理

作者

Assessing measurement results

从实验室建成起,已经进行了 120 次重心测量服务。

作者

Branko Nikolić, MSc Mechanical Engineering
Rajko Spasojević, BSc Electrical Engineering
