U15 高精度力传感器: 力校准 从2.5 kN 到 2.5 MN

U15 参考力传感器可以测量高达 2.5 MN 的拉压向力。高精度且高可靠，非常适合用作校准机主传感器，高精度测试台以及力传感器标准 (例如，在校准材料试验机或进行转移测量时，确保校准机的可追溯性符合标准).

因为传感器具有极低的位移，因此可确保测试台在负载下具有极高的稳定性。由于更高的输出信号 (>4 mV/V 从 25 kN 开始)，因此 U15 高精度力传感器具有极高的分辨率和优异的信噪比。

按照 ISO 376 标准，U15 等级为 0.5。径向对称的设计使传感器对温度梯度不敏感。U15 高精度力传感器采用不锈钢材料制成，非常结实，防护等级高达 IP67。

  •  精度等级 (per ISO 376:2011): 0.5 等级（10% 到 100% 额定量程）
  • HBM 精度等级: 0.02 到 0.05
  • 额定量程: 2.5 kN 盗 2.5 MN

U15 最新技术参数表

  • 带有更多关键值技术参数表 (蠕变, TK0, 滞后)
  • 扩展量程: 按照 ISO376 标准，从 10% 量程起达到 0.5 级10%
  • 可以用作 拉/压 向参考力传感器，额定量程最高达 2.5 MN

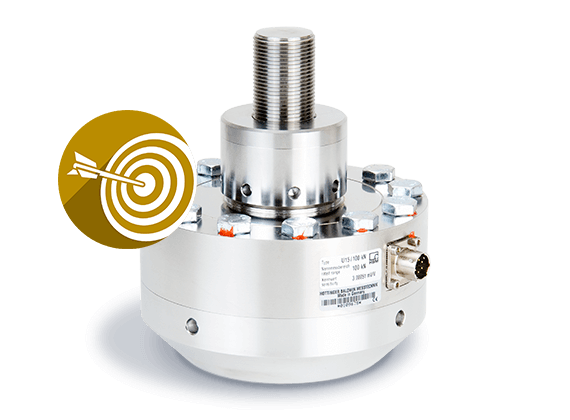

高精度等级

  • 按照 ISO 376 标准，精度等级 0.5（10% 到 100% 额定量程）
  • 高输出信号, > 多数量程维 4 mV/V
  • 可选择调整到 3 mV/V
  • 优异的信噪比
  • 通过电子弯矩补偿，保证在不同安装位置优异的重复性
  • 拉压向力传递标准高达 1 MN
white check mark in green circle

精度满足标准要求, 即使在工业环境下。极为可靠。

个性化配置

  • 可提供双桥版本: 一个输出用作参考信号, 一个信号用作机器控制输入 (也适用于大力值和负载的机器).
  • 面向应用的附件，例如 TEDS, 符合 ISO 376 标准的压头和膝眼
  • 连同 U15 和放大器的校准测量链 (HBM 校准实验室校准)
  • 可选: 经过校准的产品 (获得 ISO 17025 认证的 HBM 校准实验室校准 )
white check mark in green circle

完整方案：包括用于可靠力传递测量的校准附件

极小位移

  • 极小位移
  • 高刚度，优异的动态性能
  • 用于动态校准的高频响特性
  • 结实可靠：IP67 保护等级，紧致密封，优异的长期稳定性
  • 极小的 TKZero 对温度梯度不敏感
white check mark in green circle

高精度, 即使在恶劣和动态环境下。极小位移。

Download the CAD step files for this product!
U15 CAD step files
U15 Accessories CAD step files

非常广泛的附件

  • TEDS
  • 符合 ISO 376 标准的拉向力压头
  • 符合 ISO 376 标准推力片
  • 膝眼
  • 多种连接电缆，带不同长度和插头

更多信息，请参考技术参数表。

QuantumX MX238B Precision Measurement Module
采用双桥型号， U15/MX238B 测量链非常容易用于试验机。

完整的测量链: 极高精度和性价比

U15 和高精度测量放大器模块 QuantumX MX238B 可组成极为精密的测量链。QuantumX 模块化设计，不仅可连接力传感器，还可采集温度，电压，转角等物理量。
