图: 在极低温度下采用 C 系列应变片进行拉向力测量

C 系列应变片带有 1到2个测量栅丝,专门用于极端恶劣温度 (-269 °C 到 +250 °C) ,并且温度响应范围完美匹配 -200 °C 到 +250 °C。C 系列应变片使用方便,并且容易处理。

LC1 和 LC6 为直片,用于单个方向应力测试。

XC1 测量栅丝为 0°/90° 排列,用于已知主应力方向下的双轴应力分析。

RC1 测量栅丝 0°/45°/90° 排列,用于未知主应力方向下的双轴应力分析。

C 系列应变片 阻值为 120 和 350 ohms,可按照用户要求进行温度响应范围匹配。

测量栅丝为特殊的镍铬合金,基底材料为聚酰亚胺



订购号

额定电阻

尺寸[mm/inch]

Vmax

焊接端子

首选类型

测量栅丝

基底

Ω

a

b

c

d

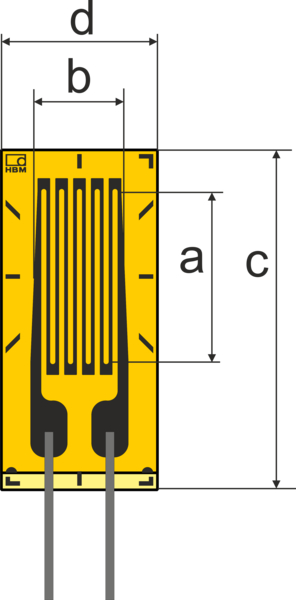

1-LC11-3/120

120

3
0.118

3.3
0.13
8.5
0.335
15.5
0.217
6 LS5 1
1-LC11-6/120   120

6
0.236

3.2
0.126
12
0.472
15.5
0.217
9 LS5 1
1-LC1x-10/120

120

10
0.394

3.2
0.126
16
0.63
15.5
0.217
11 LS5 -
 1-LC1x-1.5/350 350 1.5
0.059

3.3
0.13

6.4
0.252
15.5
0.217
6 LS5 1
 1-LC1x-3/350 350 3
0.118
3.4
0.134
8.5
0.335
15.5
0.217
10 LS5 1
 1-LC1x-6/350 350 6
0.236
3.3
0.13
12
0.472
15.5
0.217
14 LS5 1
 1-LC1x-10/350 350 10
0.394
3.3
0.13
16
0.63
15.5
0.217
18 LS5 1


订购号

额定电阻

尺寸[mm/inch]

Vmax

接线端子

首选类型

测量栅丝

基底

Ω

a

b

c

d

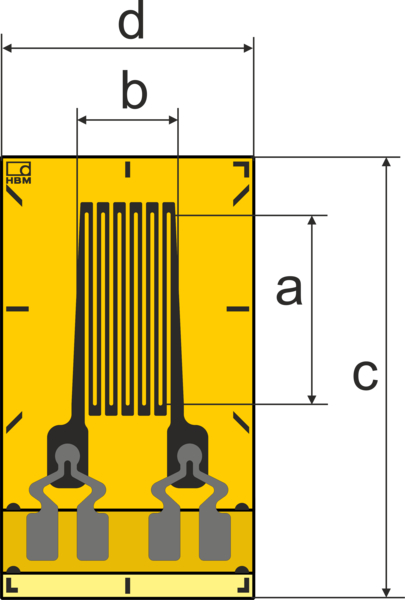

1-LC6x-3/350

350

3
0.118

3.4
0.134

11
0.433
8
0.315
9.5 - 1

1-LC6x-6/350

350

6
0.236

3.4
0.134
14
0.551
8
0.315
16 - -


订购号

额定电阻

尺寸[mm/inch]

Vmax

接线端子





首选类型

测量栅丝

基底

Ω

a

b

c

d



1-XC1x-1.5/350

350

1.5
0.059

1.5
0.059
6
0.236
8.4
0.331
6 LS5 -

1-XC1x-3/350

350

3
0.118

3.3
0.13
10
0.394
10
0.394
10 LS7 1

1-XC1x-6/350

350

6
0.236

6.4
0.252
16
0.63
18
0.709
20 LS4 -







订购号

额定电阻

尺寸 [mm/inch]

Vmax

接线端子

首选类型

测量栅丝

基底

Ω

a1

a2

b

c

d

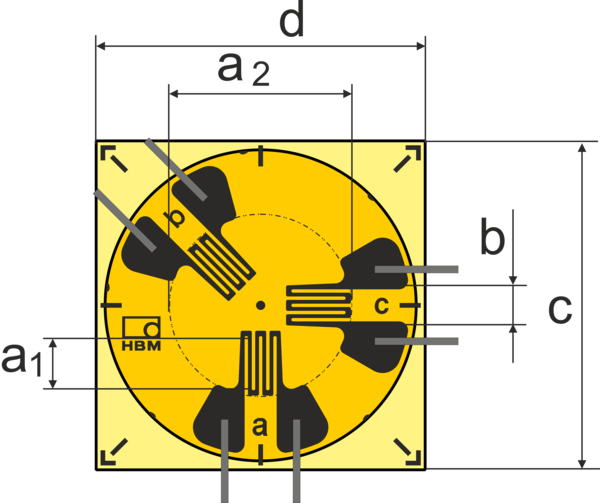

1-RC1x-4/350

350

1.2
0.047

4
0.157

1.1
0.043

8
0.315
8
0.315
3.5 LS7 1

1-RC1x-6/350

350

2
0.079

6
0.236

1.3
0.051
11
0.433
11
0.433
5 LS5 -

温度匹配代码 (1 … 9) 适用所有类型

1 = 铁素体钢 (10.8 ppm/K; 6.0 ppm/°F)
3 = 铝 (23 ppm/K; 12.8 ppm/°F)
5 = 奥氏体钢(16 ppm/K, 8.9 ppm/°F)
6 = 石英玻璃/复合材料 (0,5 ppm/K; 0.3 ppm/°F)
7 = 钛和灰铸铁(9 ppm/K; 5.0 ppm/°F)
8 = 塑料 (65 ppm/K; 36.1 ppm/°F)
9 = 钼 (5.4 ppm/K; 3.0 ppm/°F)

柔韧

  • 疲劳寿命高
  • 特殊铬镍合金测量栅丝
  • 聚酰亚胺基底,坚固且柔韧

优异的性能,精确的测量结果

宽温

  • 更宽的温度范围,从 -269 到 +250 ° C
  • 柔软,即使在高温和低温环境下
  • 整个温度范围内测量信号误差较小

耐温设计,即使在特殊的温度下,也具有 极高的精度

多类别

  • 3 种不同的几何形状(线性,应变花和T形片)
  • 可用于各种温度
  • 适用于极端环境的粘合剂
  • 容易使用

多种配置,适合多种应用

可用类别



LC11
单直片
钢的热膨胀系数 a= 10.8 · 10-6/K (6.0 · 10-6/°F)



LC61
单直片
钢的热膨胀系数 a = 10.8 · 10-6/K (6.0 · 10-6/°F)



XC11
0°/90° T型片
钢的热膨胀系数 a = 10.8 · 10-6/K (6.0 · 10-6/°F)



RC11
0°/45°/90° 应变花
钢的热膨胀系数 a = 10.8 · 10-6/K (6.0 · 10-6/°F)
