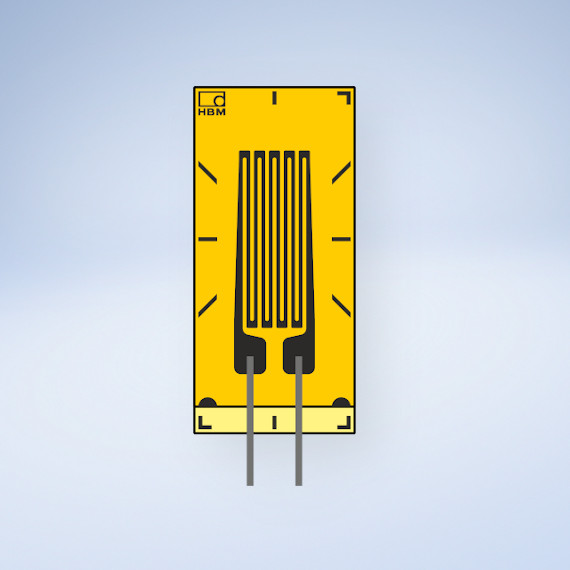

LD20: 压缩高达 10 % 的高应变用应变片
当压缩 >5 % 或高应变情况下，我们推荐使用 (SG) LD20 应变片。其最大伸长率为 +/- 100,000 µm/m (+/-10 %)。在疲劳寿命方面，其低于一般的 Y 系列应变片。
极大延伸度
- 极大延伸度 +/- 100,000 µm/m (+/-10 %).
非常适合 高应变 测量
容易安装
- 安装工艺简单，操作方便
非常灵活, 可作为 Y 系列通用应变片
LD20 技术特性
| 订购号 | 额定电阻 | 尺寸 [mm/inch] | 最大激励电压 | 焊接端子 | ||||
| 测量栅丝 | 基底 | |||||||
| Ω | a | b | c | d | ||||
 | 1-LD20-6/120 | 120 | 6 0.236 | 2.8 0.11 | 13 0.512 | 6 0.236 | 8 | LS7 |
| 1-LD20-10/120 | 120 | 10 0.394 | 4.6 0.181 | 18.5 0.728 | 9.5 0.374 | 13 | LS5 | |
| 1-LD20-6/350 | 350 | 6 0.236 | 2.8 0.11 | 13 0.512 | 6 0.236 | 13 | LS7 | |
| 1-LD20-10/350 | 350 | 10 0.394 | 5 0.197 | 18.5 0.728 | 9.5 0.374 | 23 | LS5 | |
Measurement of High Strains With LD20 and X120
Our application report explains how to install strain gauges in the way that high strain can be measured.
