Introduction

在这个案例中,应变花温度由外部 Pt100 模块提供(例如来自于LKM 电路),PX401 卡提供 10-V 输入。

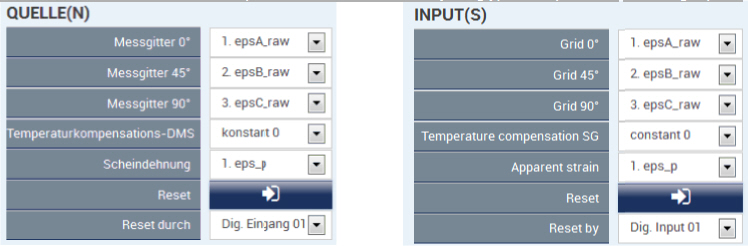

实际的应力计算在 "应力测试" 模块中,需要以下输入:

epsA_raw... epsB_raw 是应变花的原始测量值。单位必须是 μm/m. (注意: 0°/60°/120° 应变花目前不支持

温度补偿应变片返回参考应力。如果这个选项未使用,如同案例,输入应该一直和 0 连接。

视在应变 eps_p 通过温度多项式返回,单位 μm/m。(如果这个未使用,输入应该一直和 0 连接。)

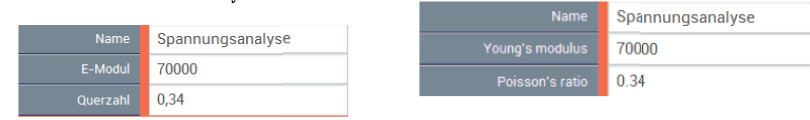

弹性模块和横向收缩指数通常自己设定 (本案例是按照铝来设定)。弹性模量单位是用户自己定义的。

该模块返回以下量:

  • sigma 1 (主正应力1)
  • sigma 2 (主正应力 2)
  • tau_max (最大剪切应力)-sigma_v (冯米塞斯参考应力)
  • 角度 (测量栅丝A (0°) 和主正应力1 之间角度)

程序

温度响应: 范围 -30° ... +70°C 匹配 0 ... 10 V.

计算的视在应力 eps_p, 多项式系数从应变花的技术参数表转移到 "多项式"块:

应变花输入缩放较为复杂。应变因子被给定。

第一个缩放点很简单: 0 mV/V 对应 0 μm/m.

第二个点在 1 mV/V 错位。

The actual gauge factors are listed on the rosette data sheet. In this case the setting for k= 2.08, 2.10 and 2.12:

输出值可以通过 "Reset" 按钮或通过在 "Reset by" 下的数字信号重置。

采用 PMX 进行应力分析

PMX 提供合适的模块用于应变分析。其返回两个主应力以及主应力的夹角,最大的剪切应力和冯·米塞斯的参考应力。在案例中,三个固定电阻连接到应变花上形成半桥。

提示

  • 尽管三个固定电阻被连接到应变花上形成半桥,但测量信号依然是四分之一桥。关系通过桥路系数,应变和应变系数表示。
  • 原始值 (epsA_raw...) 可以被设置为零,但不必如此。
  •  "SG 应力分析" 零点可以在设备中参数化,通过菜单点击: Menu–Setting–System Device –Device Management –Backup to PC 完成。

这可以恢复零点。

声明

本文仅用作演示说明。
