Somat eDAQ 和 Somat eDAQXR 数据采集系统: 坚固耐用,适合移动测试

无论您是希望获得最可靠数据采集的新客户,还是希望升级您当前的系统的 eDAQ 客户,eDAQXR 都是您在恶劣环境下进行测试的正确解决方案。是多种应用测试的完美工具,包括农业、建筑、采矿、汽车、军事设备等。

.eDAQ 是一个由主处理层与信号调理层组成的分层系统,最多可支持8个信号调理层,可以处理 CAN、桥路、温度、脉冲、电压等信号。

eDAQXR  是 eDAQ 的下一代数据采集系统,支持相同的信号调理层以及正在开发的新信号调理层。另外,您还可以使用扩展模块,创建一个功能强大的带有分布模块的集中式数据采集系统。此外,新一代系统还增加了一些新功能:包括强大的文件格式、智能电源管理、并且电子器件带有保形涂层。

极为坚固

  • IP65/IP67
  • 10g 振动, 75g 冲击
  • 8-36 V 电压
  • 内部备用电源
  • 强大的文件格式,可防止数据损坏

灵活

  • 可配置 – 层 (集中式) 模块 (分布式)
  • 多通道: CAN, 应变片, 温度, 脉冲, 电压, 相机, GPS 等
  • 基于浏览器软件 (eDAQXR)
  • 传感器数据库 (eDAQXR)
  • 从 Excel (eDAQXR) 导入/输出

可靠

  • 30 年的经验
  • 数千个系统已运行10年以上,依然运行良好
  • 广泛应用于建筑、农业、采矿、车辆等领域

典型应用

农业和建筑机械

  • 整车或部件结构试验
  • 大型车辆分布式应用
  • 能经受住最恶劣环境的冲击
  • 道路荷载数据采集(RLDA)

 汽车领域

  • 整车或部件结构试验
  • 大型车辆分布式应用
  • 能经受住最恶劣环境的冲击考验
  • 道路荷载数据采集(RLDA)

 铁路测试

  • 客运和货运列车分布测量 – 同步采集
  • 铁路运输移动数据采集,包括测试和验收
  • 可承受列车实际运行过程冲击
  • GPS 与其他数据同步采集


Somat eDAQXR EXRCPU

EXRCPU 是单机移动数据采集系统主处理层,也被称为 eDAQXR 工作平台。 能进行各种输入数据存储,并可在测试完成后下载。测试可长期运行,可存储数分钟或数天的数据。测试运行时与PC断开连接,可通过以太网保持连接,并通过 WiFi 实时监控。功能强大并可执行实时计算和实时显示,如条形图、数字、FFT、XY等。如系统出现故障,甚至可发送文本消息或电子邮件。

eDAQXR 可被配置为包括 eDAQ 层的集中式系统,并可支持分布式结构的 HBM SomatXR 模块,软件被安装在处理层中,可通过 Chrome 等浏览器直接访问。.

  • 32GB, 64GB, 和 256GB 内存可选
  • 8-36 电压
  • 工作温度 -40-80 degree C
  • 专用 Linux 操作系统,性能可靠
  • 3个支持无限制消息的 CAN 端口
  • GPS 接口 – 5Hz 或 200Hz 可选
  • 2 数字输入, 3 数字输出
  • 2 个扩展接口,用于多个系统联网或 Somatxr 模块
  • 最多支持 8个旧层和/或6个新的信号调理层
  • 支持数百通道联网,即插即用

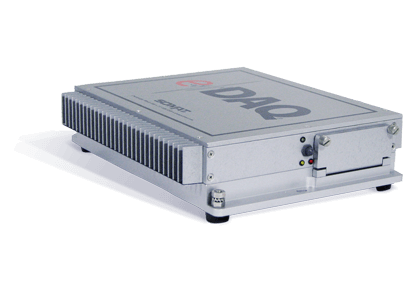

Somat eDAQ 主处理层 (ECPU-PLUS)

ECPU-PLUS 是 eDAQ 移动数据采集系统主处理层。内部存储器用于测试数据存储,测试完成后,可下载到 PC 进行分析。测试可长期运行,可存储数分钟或数天的数据。测试运行时与PC断开连接,可通过以太网保持连接,并通过 WiFi 实时监控。

eDAQ 系统使用久经验证的 TCE 窗口软件, 并免费提供。

  • 32GB、64GB和256GB内存选项
  • 专用 Linux 操作系统,性能可靠
  • 10 – 60 工作电压
  • 工作温度 -20-65 degree C
  • 10 数字l 输入/输出 和 8 个脉冲计数器
  • 支持高达 8 个信号调理层
  • 支持数百通道联网,即插即用

采用 –COM 选项,包括:

  • 3 CAN 接口
  • GPS 接口 – 5Hz 或 200Hz 可选

Somat EHLS

Somat EHLS

  • 同步 16 通道采样输入 – 独立 6 pin 插头
  • 采样率从 .1Hz 到 25kHz 每通道. (可能到 100kHz)
  • 模拟输入最高到 +/- 74.9V
  • 使用智能模块:
  • 应变 ¼, ½, 全桥 350 ohm, 或 120 ohm
  • 通用热偶模块: K, J, T, E
  • IEPE 调理模块
  • 每通道模拟和数字滤波
  • 可选模拟输出

了解详情 HBMshop


Somat EBRG

Somat EBRG

  • 16 同步 16 通道采样输入 – 独立 6 pin 插头
  • 采样率从 .1Hz 到 25kHz 每通道. (可能到 100kHz)
  • 应变 ¼, ½, 全桥 350 ohm, 或 120 ohm
  • 每通道模拟和数字滤波
  • 适用于放大和非放大传感器,包括应变片、加速度计、压力传感器、称重传感器和其他通用模拟信号
  • 可选模拟输出
  • 适用于放大和非放大传感器,包括应变片、加速度计、压力传感器、称重传感器和其他通用模拟信号
  • 应变调理支持 1/4-, 1/2-, 和全桥
  • 可选模拟输出

了解详情 HBMshop

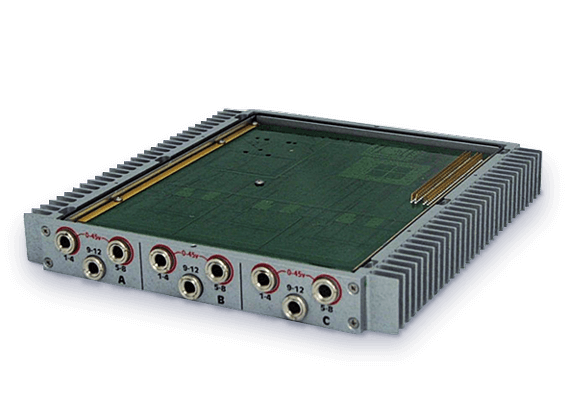

Somat EDIO

Somat EDIO

  • 数字输入/输出层可以测量数字输入/输出、脉冲计数器、正交编码器、车辆总线和5Hz GPS
  • 提供 24 通道,可用于数字 输入/输出,12 额外通道用于宽范围输入
  • 18 个可配置脉冲计数器内置于数字通道

    ** 采用 EXRCPU 不支持车辆总线和 GPS**

了解详情 HBMshop


Somat EITB

Somat EITB

  • 8 通道隔离热偶层 (EITB)
  • 迷你铲形插头
  • 热偶类型: J, K, T 和 E
  • 1 °C. 精度
  • 500V 隔离

了解详情 HBMshop


Somat ENTB

Somat ENTB

  • 32 通道非隔离热偶层
  • 16 通道 (x2) 共有一个冷端插头用于 .05°C 相对温度测量——非常适合测量热梯度
  • 热偶端需要冷端热偶盒 (ECJTB)
  • 通过相同的外部冷端接线盒支持 K, J, T, E 型热偶 (或匹配的外部接线盒)

了解详情 HBMshop


Somat ECOM

Somat ECOM

  • 车辆网络通讯层 (ECOM) 提供 3 个 CAN 端口, 1 个车辆总线模块 (VBM) 接口和 GPS 通讯口。
  • 多功能层提供车辆总线通道与物理数据(模拟、热偶和频率)以及GPS之间的直接关联。
  • 从预定义和自定义的CAN 数据库中轻松添加通道
  • 每个 CAN 接口可记录254个车辆总线通道
  • 支持 5Hz 和 200Hz GPS

* 采用 EXRCPU 不支持

了解详情 HBMshop


SomatXR MX1615B-R: 坚固型数据采集模块用于应变桥路测量



  • 适用于试验应力分析、结构和负载测试
  • 用于应变片和基于应变的传感器(半桥和全桥)
  • 16 通道,带传感器自动识别

了解详情 HBMshop




SomatXR MX840B-R 超坚固通用数据采集模块,用于所有传感器类型



  • 非常适合经常变化的测量任务
  • 识别所有测量量和传感器类型
  • 面向未来
  • 8 通道,带传感器自动识别

了解详情 HBMshop




SomatXR MX1601B-R: 超坚固数据采集模块用于有源传感器测量



  • 支持所有电气和有源传感器
  • 用于所有电流和电压输出的传感器,包括 IEPE (例如加速度计)
  • 16 通道,带传感器自动识别

了解详情 HBMshop






SomatXR MX1609KB-R/TB-R: 用于温度测量的超坚固数据采集模块( K 或 T 型热偶)



  • 温度测量
  • 支持 K 或 T 型热偶
  • 16 通道,带传感器自动识别 (RFID)

了解详情 HBMshop








SomatXR MX411B-R: 用于高动态测量的超坚固数据采集模块



  • 用于高动态测量的放大器
  • 支持几乎所有的传感器技术
  • 4 通道,带传感器自动识别

了解详情 HBMshop








SomatXR MX460B-R: 超坚固频率和频率测量模块



  • 移动车辆测试中的精确转速和扭矩测量
  • 采样率高达 100 kS/通道
  • 信号带宽高达 40 kHz

了解详情 HBMshop








SomatXR MX471B-R: 超坚固测量模块用于 CANbus 采集



  • 用于车辆数据 采集的 CAN 接口
  • CANbus 输入, 包括支持 CCP 或 xCP-on-CAN
  • 4个通道,可配置为 DBC 文件

了解详情 HBMshop



所有模块均可相互组合

EGPS-200 高精度接收机

EGPS-200 高精度接收机

EGPS-200 高精度接收机 用于车辆非接触式速度测量(如制动测试和加速)以及车辆动态性能测试。.

产品编号.: EGPS-200







了解详情 HBMshop


Somat 15V 电源

Somat E-AC/15 电源 (1-E-AC/15-2) 将 120V 交流电转换为 15 V 直流电,用于 SoMat eDAQ 或 eDAQlite 系统。

HBMshop












Somat eDisplay

Somat eDISPLAY 是一款坚固耐用、不受天气影响的LCD显示屏,可为操作员提供实时测试反馈。

无 CE 认证。

产品编号.: 1-E-DISPLAY-2

HBMshop






数字 I/O 传感器电缆

Somat SAC-EDIO 是一种高品质的预成型电缆,带有用于传感器接线的镀锡尾纤。.

产品编号.: 1-SAC-EDIO-2

HBMshop








eDAQ 通讯电缆, 用于以太网集线器

Somat eDAQ 高质量预成型通讯电缆,是一种电缆,带有RJ-45连接器,用于以太网集线器连接。

产品编号.: 1-SAC-ESR9/XO-2

HBMshop










eDAQ 通讯电缆, 用于以太网集线器 (串口)

Somat eDAQ 高质量预成型通讯电缆,带有用于以太网集线器连接的RJ-45连接器和用于串行的 9针 D-SUB。

产品编号.: 1-SAC-ESR9/HUB-2

HBMshop












eDAQ 通讯电缆, 以太网 X/O

Somat eDAQ 高质量的预成型通讯电缆,带有用于以太网 X/O 连接的RJ-45连接器。

产品编号.: 1-E-ETHERNET-X/O-2

HBMshop

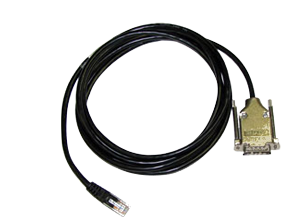

eDAQ 通讯电缆, 以太网 X/O (Serial)


Somat eDAQ 高质量的预成型通讯电缆,带有用于 Ethernet X/O 连接的 RJ-45 插头和用于串行的 9针 D-SUB。

产品编号.: 1-SAC-ESR9/XO-2

HBMshop








eDAQ 网络适配器电缆, 以太网集线器

Somat eDAQ 高质量的预成型网络通讯电缆 (1-SAC-ESYNCADAPT-2),带有用于以太网连接的RJ-45插头;以及网络同步电缆(2)。

HBMshop
















eDAQ 网络同步电缆 (2 m)

Somat eDAQ 网络同步电缆 (SAC-ESYNC) 一种高品质的预成型电缆,带有(2)Lemo OB 插头。

HBMshop
















eDAQ 系统供电电缆

Somat SAC-EPWR15 eDAQ  (SAC-EPWR15) 高质量的预成型电线组,带有镀锡尾纤。

HBMshop














视频



eDAQXR 硬件概览



SXR 文件的Excel导入和导出



eDAQXR 软件概览



eDAQXR 固件 2.6.0 - 新特点



将 eDAQ 升级到 eDAQXR



eDAQXR 网络系统

主题/描述语言
技术参数表
English
German
English
German
English
选型手册
English
操作手册
English
快速指南
English
English
附件
English
安全说明
English, German
English, German
