与其他测力方法相比，具有成本优势，尤其是对于较大的力

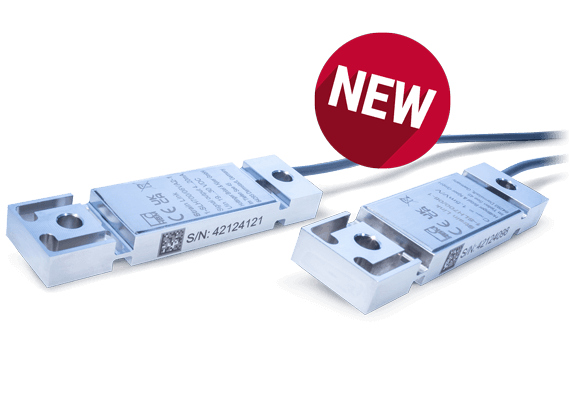

SLH700 应变传感器 – 紧致密封，对被测物体影响小，较低应变下力测量
伸长计（如SLH700）可进行间接力测量，其功能简单而有效。当向安装传感器的结构施加力时，会发生形变，其大小取决于施加的力。因此，一旦对SLH700进行校准，即可经济地测量较大的力。
SLH700 应变测量链由不锈钢材料制成，紧致密封且保护等级高（IP68）。电缆耐大多数油脂和腐蚀性液体。输出信号是单个应变计的六倍。
SLH700 应变测量链有两个型号可供选择，集成或不集成放大器。所有型号都具有极低的分力，只需要两个标准M6螺钉即可轻松安装。
- HBM 精度等级: 0.5
- 额定量程: 500 µm/m
- 输出: 1,5 mV/V, 0... 10 V, 或 4... 20 mA, 根据不同型号
- 保护等级: 高达 IP68
经济高效
- 价格便宜但可靠–尤其是在测量较大力时
- 集成放大器和模拟输出，SLH700VA提供了一种特别经济的解决方案
用于监控和制造
- 容易安装，仅需两个 M6 螺钉
- 耐油、高柔性电缆，可拖拽
- 高防护等级（IP68）；也适用于室外永久性使用
即使在恶劣环境条件下，也能进行可靠、持久地力测量。
完整测量链
- HBM 提供经过校准的 SLH700 应变测量链
- 如果需要，服务团队可以为您提供校准服务
请与我们联系，为您的测量任务提供一个全面且经济高效的解决方案
灵活适应不同应用
- 极低的恢复力
- 对系统刚度没有影响
SLH700适用于大型和精密结构
SLH700 CAD Step files
| Download the CAD step files for this product! | ||
|---|---|---|
| CAD step files |
SLH700 典型应用
SLH700 应变测量链具有坚固、易于安装和灵活等特点，特别适用于料罐称重：
- IP68防护等级和紧致密封：传感器防水，适合室外使用，能够承受常见的恶劣环境条件。
- 灵活测量链: 您可选择集成或不集成放大器的传感器，并且传感器可以并联。
- 容易安装 - 仅需两个 M6 螺钉
- 适用翻新：传感器可以轻松适用于现有结构
- 面向应用校准: 集成放大器的的SLH700 只进行部分量程校准，无需满量程校准
与其他可能的解决方案相比，由于优化的设计和技术特性，SLH700伸长计特别适合压力监测任务：
- 高输出信号，适用于并联：最多可以并联八个SLH700传感器，以补偿弯矩或其他不需要的机械影响
- 测量点保护：无硅胶和塑料传感器设计；耐油柔性电缆，适用于拖链-确保可靠测量。
- 高经济的测量解决方案，仅需一个传感器即可完成：可选集成放大器。
SLH700 应变链环是一种经济有效的解决方案，用于c结构中的力监测，例如用于制造中的焊接或铆接任务：
- 安装方便：由于其密封性，传感器受到保护，可以用两个M6螺钉安装。
- 恢复力低，对机器刚度的影响可以忽略不计：可用于相对脆弱的结构，而不影响其性能
- 灵活测量链：您可选择有源SLH700应变测量链或无源传感器
用集成放大器简单校准SLH700VA
为了能够在任何时候提供最大可能的输出信号，并避免由噪声或低分辨率组件引起的测量问题，SLH700VA必须在安装后进行校准/调整。这可以通过简单的示教程序快速简单地实现。
