使用 HBM 应变片和测试系统,对大型建筑结构进行监控

成立于1989年,BOAS (Bâtiment Ouvrage d'Art Services) 是一家专门从事工程结构和建筑监控的咨询公司。

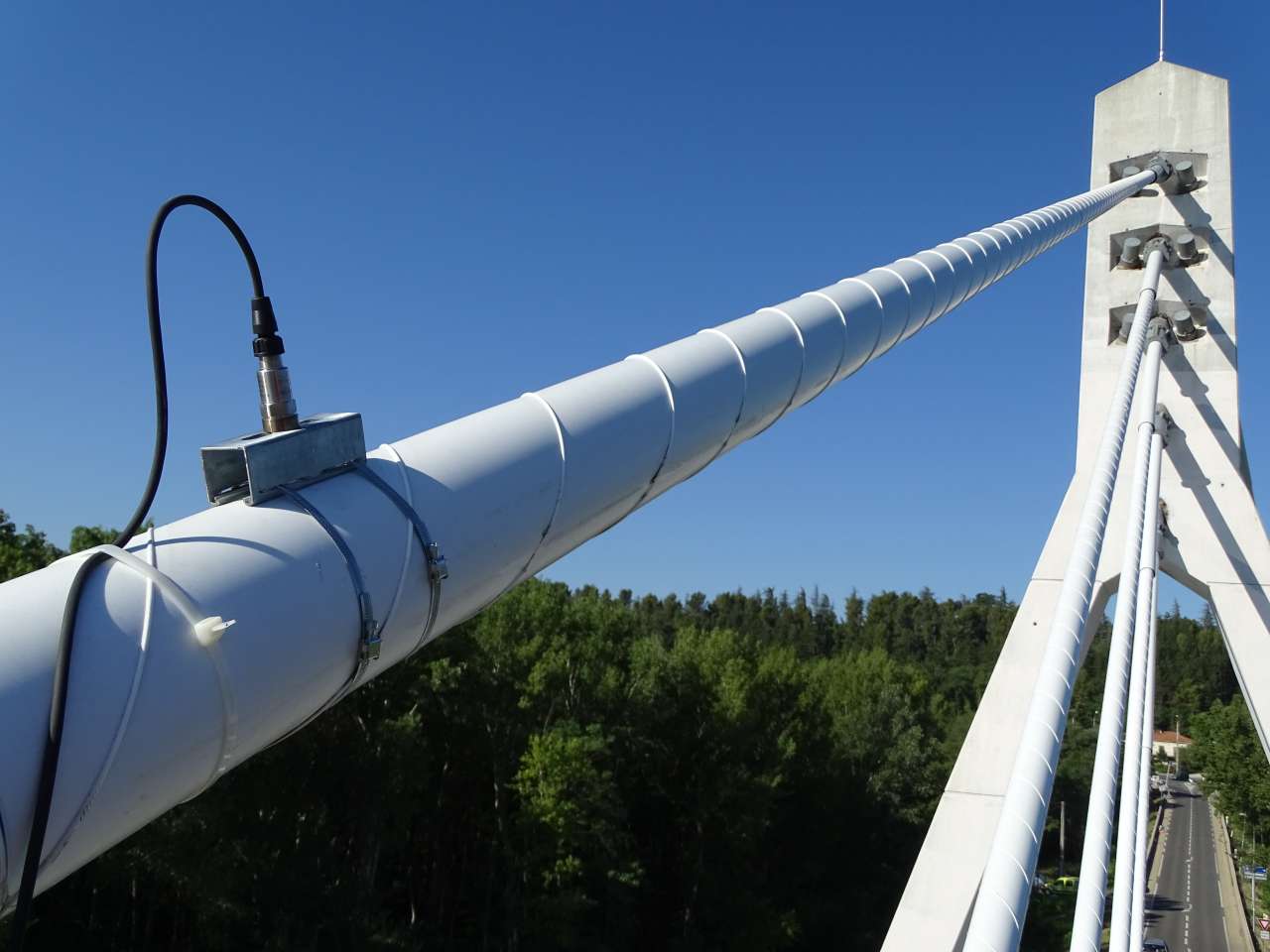

为了防止意外事故,例如桥梁或高架桥倒塌,BOAS 需要在每个项目期间密切监控所有建筑结构。对于这项至关重要的任务,设备的选择至关重要,因为它必须提供高度准确的数据。对于BOAS来说,拥有一流设备的经验丰富的合作伙伴也极为重要。

挑战

防止事故发生,如桥梁或高架桥倒塌。必须对测量施工、重建过程中的变形产生的应力进行监测,控制支撑构件安装过程中的应力(或变形)进程等。应变片的选择至关重要,因为其必须提供高精度的数据。

解决方案

BOAS 选择与测量专家HBK合作,HBK 为其选择了 LS 31.6/350 应变片进行结构监测。在数据采集方面,采用 HBM MX 1615B 桥路放大器。

结果

MX1615B 放大器与 CX22B 同步测量,实现远程数据存储和传输。这一选择的优势是:通过以太网实现远程设置和监控。

BOAS 和 HBK: 合作伙伴

考虑到这些需求,BOAS 选择与测量专家 HBK 合作,HBK 国际工程团队一直为 BOAS 所需的技术支持。

HBK 为 BOAS提供多种设备,如应变片和采集系统(包括T°探头),以满足 BOAS 的特殊需求,对混凝土、金属和复合结构进行监测。包括:

  • 监测施加应力的过程

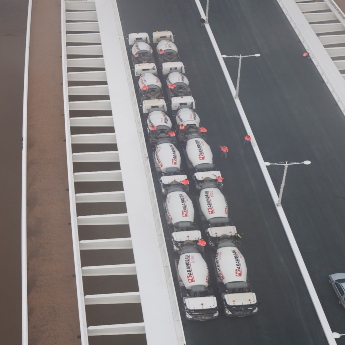

  • 测量工程结构施工、重建或修理过程中的变形
  • 检查和验证,以优化施工过程
  • 支撑构件安装过程中应力(或变形)控制



高精度仪器、全套传感器(电阻、压阻/电气或光纤)和工程服务相结合,使 BOAS 确信,HBK 的专业知识能帮助他们成功完成所有项目。

应变片:必备品!

应变片是结构监测的关键元件。无论是金属结构还是水泥结构,HBM 应变片有许多优点,包括长期稳定性高。

除了高测量精度外,应变计在整个施工期间都需要保持工作状态。随着时间的推移,测量质量需要保持不变,不需要校准干预。.

为了优化钢结构上的应变片,HBK的高级项目工程师 Pascal Chaffot(负责施工现场)推荐了 HBM  LS 31.6/350 应变片; 其通常用于海上平台,这种特殊类型的应变片是采用微焊接方式。配备了 HBK 保护,其抵抗外界影响的能力是无与伦比的,即使在极端天气条件下。

您是否对您的业务有类似的需求或想了解 HBK 解决方案的更多信息?  马上与我们联系!

数据采集系统:通用性和可靠性

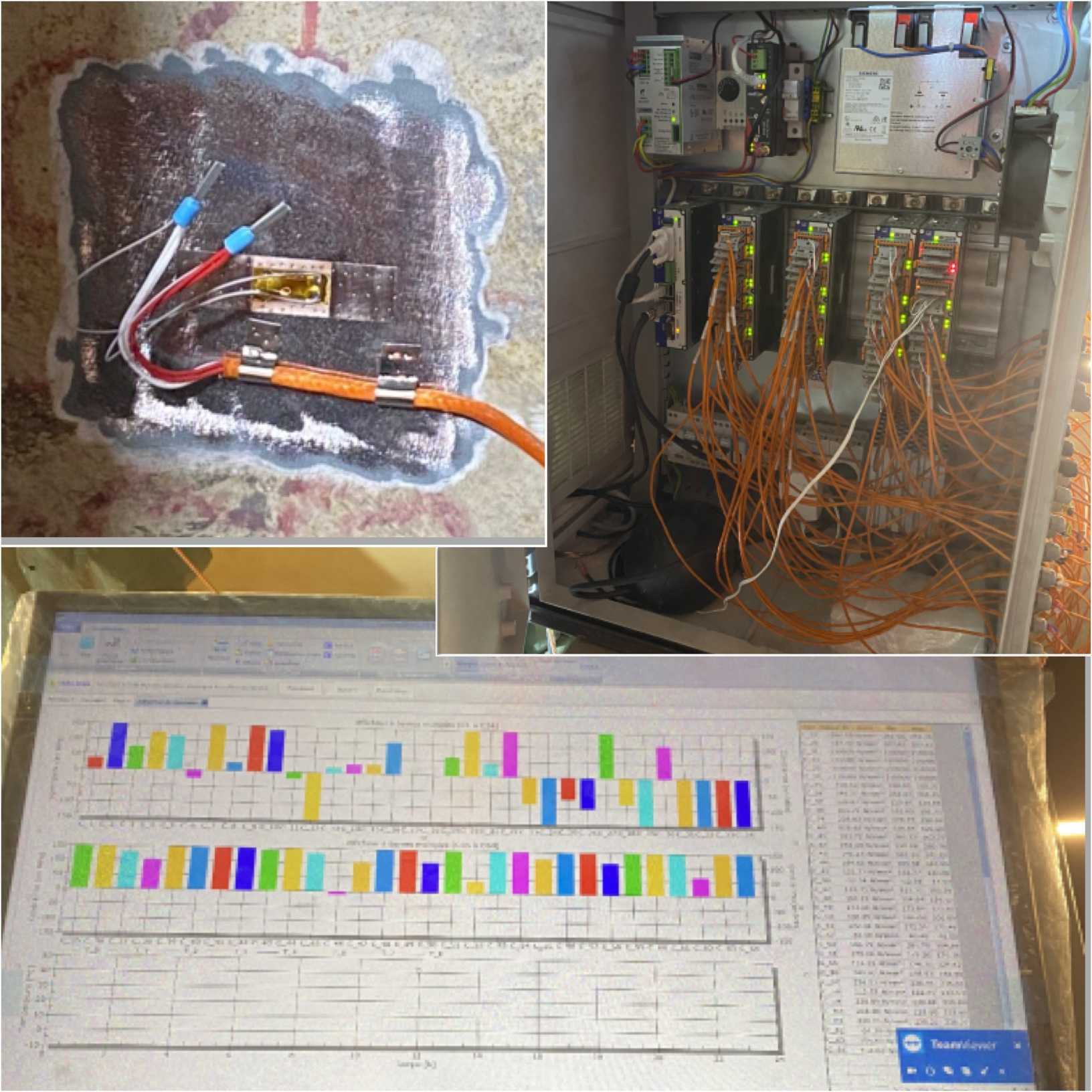

在数据采集方面,BOAS 需要一个能够支持所有类型应变片、120 350 700Ω,¼桥、½桥和全桥的系统。MX 1615 桥路放大器 成为此类需求的最佳选择。

该模块还可以支持 PT100 传感器,这有助于补偿显著的温度变化。

对于数据采集系统的选择,Carola CORAZZA (HBK 工程服务主管) 解释说:“压力片的信号很小,电气和/或电磁干扰会严重影响应变测量的可靠性。MX1615B 不仅科技进行信号滤波和优化,还可向应变片提供直流或载波频率。”

MX1615B 还可与 CX22B 同步测量,实现远程数据存储和传输。并可根据客户需要进行配置和扩展,满足不同的测量任务。

其还可通过以太网远程进行配置和测量,满足远程监控的所有需求。

HBK服务:公认的专业知识

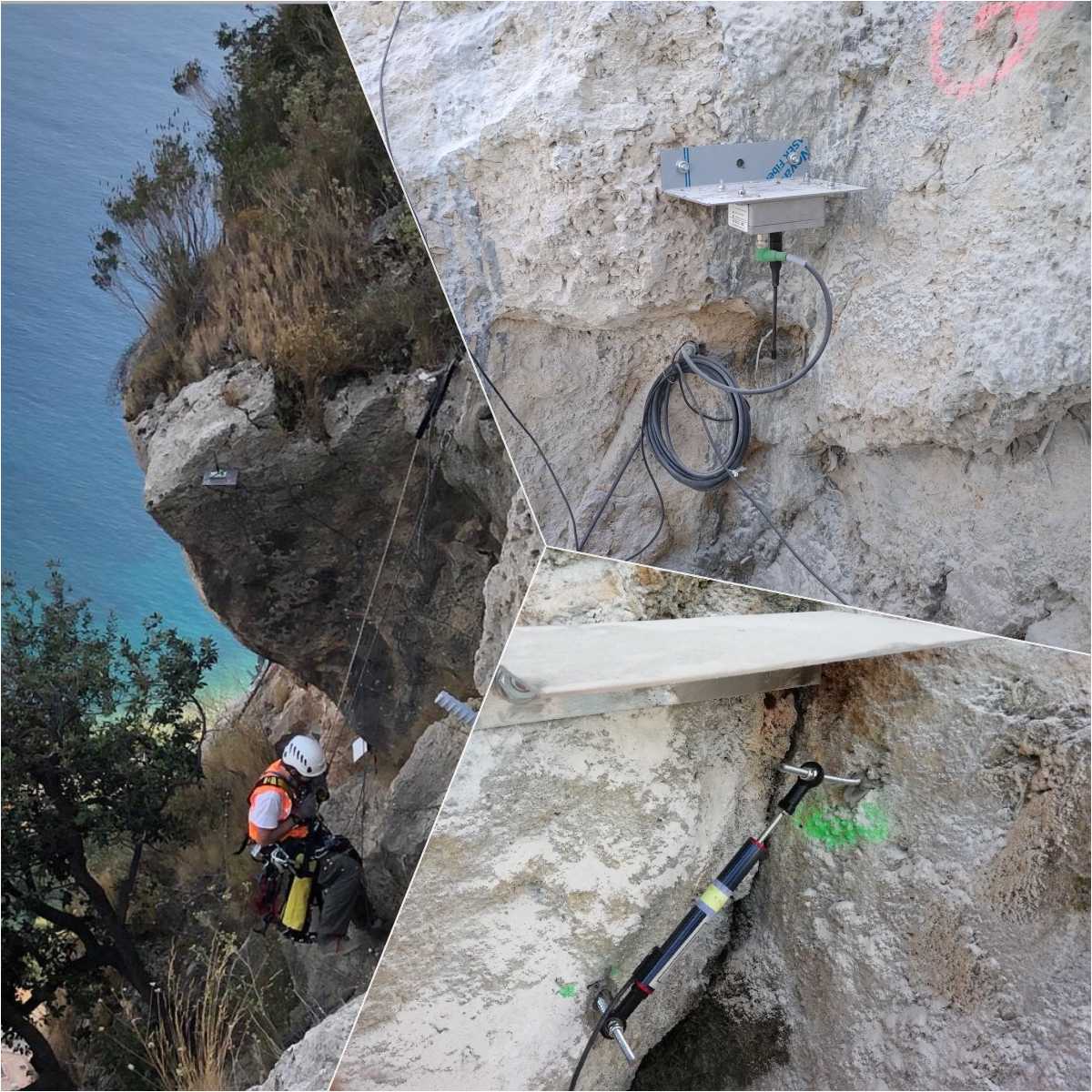

HBK工程团队在现场为 BOAS 提供支持,这对于确保大型建筑结构安全和寿命至关重要。

支持包括:

  • 应变测量点规划
  • 结构表面处理
  • 应变片安装
  • 连接数据采集系统
  • 参数设置
  • 培训

HBK 应变测量方面有超过50年的经验和专业知识,拥有全球公认的专业知识水平。

高效合作伙伴!

BOAS 负责人 Mr. Barbut, 总结了他对这次合作:“与HBK的服务工程师一起工作,高效准确测量时非常重要的。这对研究结构安全性和寿命至关重要。事实证明,在执监测任务领域,HBK 是不可或缺的合作伙伴。”
