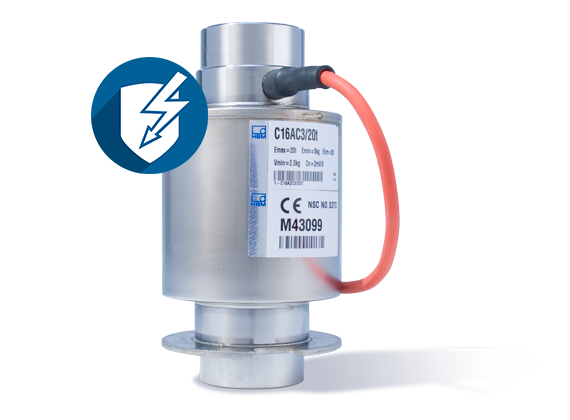

Selbstzentrierende Wägezelle Typ C16A: bis zu 400 Tonnen zuverlässig wiegen

Die C16A-Pendelwägezellen zentrieren sich für eine optimale Krafteinleitung selbst, sind besonders robust und wiegen Nennlasten von 20 bis 400 Tonnen präzise – bis zur Genauigkeitsklasse C5 gemäß OIML R60. Sie eigenen sich auch für den Einsatz unter rauen Bedingungen, etwa in Fahrzeug- und Gleiswaagen oder zur Füllstandsmessung in Silos. Zudem sind die Wägezellen C16A mit Schutzart IP 69K und explosionsgeschützt in IECEx-ATEX-Bauart erhältlich. Zusätzlichen Schutz bieten Verdrehsicherung, Überspannungsschutz und widerstandsfähige Kabelvarianten.

  • Genauigkeitsklasse: bis C5
  • Nennlasten: 20 bis 400 Tonnen
  • Schutzarten: IP 68 und IP 69K

Präzise

  • Bis Genauigkeitsklasse C5 (entspricht Waagen-Genauigkeitsklasse III)
  • Eichfähiges Wiegesystem bis 5.000 Teile
  • Unempfindliche 6-Leiter-Technik für kompensierte Widerstandsänderungen
  • Optimiert für Parallelschaltung mit Eckenlastvorabgleich

Hohe Messgenauigkeit mit hochwertiger und störungsgeschützter Wägezellen-Technik

Robust

  • Wägezelle aus rostfreiem Edelstahl
  • Unempfindlich gegen Temperaturänderungen
  • Mit IP 68/IP 69K beständig bei dauerhafter Feuchtigkeit und Schmutz
  • EMV-robust gemäß IEC 45501:2015
  • Extrem widerstandsfähig dank optionalem TPE-0-Kabelmantel
  • Überspannungsschutz
  • Selbstaufrichtende Wägezelle

Auch gut unter rauen Bedingungen einsetzbar dank widerstandsfähiger Bauart

Flexibel

  • Verschiedene Nennlasten erhältlich: 20 t, 30 t, 40 t, 60 t, 100 t, 200 t, 400 t
  • Kabel bis 40 m erhältlich, optional mit Metallgeflecht- oder TPE-0-Kabelmantel in roter Signalfarbe
  • Zugelassen gemäß OIML R60 und weiteren international gängigen Zertifizierungen
  • Einfache und schnelle Integration auch in bestehende Systeme
  • Explosionsgeschützte Variante erhältlich (z.B.: IECEx-ATEX-Zone 1/21)

Vielseitig und auch für hohe Nennlasten anwendbar, mit Zertifikaten und viel Zubehör

C16A Varianten und Zubehör

Erhältlich als:

  • Version in Genauigkeitsklasse D1 bis 400 t
  • Version in Genauigkeitsklasse C3 bis 100 t
  • Version in Genauigkeitsklasse C4 bis 60 t
  • Mit Blitzschutz bis 30 t
  • Explosionsgeschützt bis 60 t

Umfangreiches Zubehör, wie z.B. Kabel für höchste Ansprüche an Haltbarkeit verfügbar.

Weitere Informationen finden Sie im Datenblatt.

Dokumente

Titel / BeschreibungSprache
Datenblätter
English
Deutsch
Spanish
Italian
Russian
Japanese
French
English
Deutsch
Spanish
Italian
Russian
Japanese
Chinese
English
Deutsch
Italian
Broschüren
English
Deutsch
Italian
Montageanleitungen
Italian
French, English, Deutsch
Bedienungsanleitungen
Russian
Zertifikate
English
English, Deutsch
sprachunabhängig
sprachunabhängig
sprachunabhängig
sprachunabhängig
sprachunabhängig
sprachunabhängig
Konformitätserklärung
sprachunabhängig
Explosionsschutz: Konformitätserklärung

Ex IIG for zone 1

sprachunabhängig

Ex IIG for zone 1 and Ex IID for zone 21

sprachunabhängig

Ex IIG for zone 2 and Ex IID for zone 21

sprachunabhängig
Explosionsschutz: Sicherheitshinweise

II 2G Ex d IIC T6 Gb



English, Deutsch, Spanish, French, Italian

II 2G Ex ia IIC T6/T4 Gb / II 2D Ex ia IIIC T125°C Db

English, Deutsch, Spanish, French, Italian, Portuguese

II 3G Ex ec IIC T6/T4 Gc / II 2D Ex tb IIIC T125°C Db



English, Deutsch, Spanish, French, Italian, Portuguese

1 Ex ia IIC T6/T4 Gb X / Ex ia IIIC T125°C Db X



English, Deutsch, Russian

2 Ex nA IIC T6/T4 Gc X / Ex tb IIIC T125°C Db X



English, Deutsch, Russian
