Hochgenaue, störungsfreie Messergebnisse - gleichermaßen für dynamische oder statische Messungen. Dank Trägerfequenzverfahren glasklare Ergebnisse selbst bei hohen Störeinflüssen und langen Leitungen.

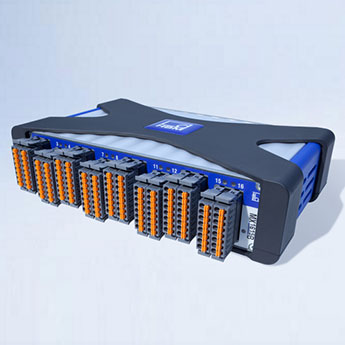

DMS-Messverstärker – QuantumX MX1615B / MX1616B
Die DMS-Messverstärker QuantumX MX1615B und MX1616B eignen sich für die präzise und sichere Messdatenerfassung von Dehnungsmessstreifen (DMS) in Vollbrücken-, Halbbrücken- sowie Viertelbrücken-Konfiguration; sowie DMS-basierte Aufnehmer, Potentiometer, Widerstandsthermometer (PT100) oder normierte Spannung (+/- 10V). Das bedeutet: Diese Messverstärker sind eine ideale Wahl, wann immer Dehnungen, Kräfte und Wege zum Einsatz kommen und Einflüsse der Umgebungstemperatur eine Rolle spielen.
Mit 16 Messeingängen, angeordnet im sehr kompakten QuantumX-Standardformat, bieten Ihnen die Modelle MX1615B und MX1616B eine weltweit unerreichte Kanaldichte auf kleinstem Raum.
Typische Einsatzbereiche sind statische Belastungstests zur Verfikation von FEM-Modellen, quasi-dynamische Ermüdungstests für Lebensdaueranalysen, Monitoringaufgaben, Materialuntersuchungen, Eigenspannungsanalyse, Serviceeinsätze z.B. für Leiterplattentests, sowie generell die Erfassung von Belastungsdaten im Feld.
Wie alle QuantumX-Messverstärker bieten die Module MX1615B und MX1616B die sofortige Sensorerkennung über TEDS ("Plug & Measure"), und lassen sich mit allen anderen Modulen der QuantumX-Serie frei kombinieren und skalieren.
Präzise
- Patentierte Schaltungstechnik (4-,5-,6- Leiter-Technik, Trägerfrequenztechnologie, sowie zyklische Auto-Justage auf allen Kanälen)
- Robust gegen elektromagnetische und thermische Störeinflüsse auf das Messergebnis (z. B. Umrichter, hohe Ströme, elektrische Maschinen oder Temperatureinflüsse)
- Individuell konfigurierbare Messraten bis 20 kS/s pro Kanal und bei hoher Signalbandbreite
- Werkskalibrierzertifikat nach ISO 10012 auf dem Modul gespeichert
- DAkkS-Zertifikat (ISO 17025) von HBM auf Anfrage
Zeitsparend und effizient
- Plug & Measure- die automatische Kanalkonfiguration für jeden Sensor
- Schnelles Einmessen von Aufnehmern oder Plausibilisierung durch interne Shunt-Zuschaltung
- Schnelle Instrumentierung (Push-In-Steckverbinder)
- Verteiltes Konzept und kurze vorkonfektionierte Sensorleitungen
Realisieren Sie Zeit- und Effizienzgewinne beim Messen und Analysieren: Durch intelligent kombinierte Messketten sowie Plug & Measure-Technologie. Mechanische Spannungen können sofort visualisiert, gespeichert oder digital weitergeleitet werden.
Einfach zu integrieren
- Beliebige Einsatzorte durch weiten Umgebungstemperaturbereich (-20°C ... + 65°C) und robuste Auslegung
- Sofort Ergebnisse mit der Software HBM catman zur Datenaufzeichnung und Datenanalyse
- Echtzeit-Integration auf die Ethernet-Feldbusse (CX27C), CAN (MX471C), oder Spannungsausgang (MX878B)
- Offenes Softwarekonzept (Visual Studio .NET, LabVIEW, etc.)
Ein Messverstärker, der in Ihre Systemlandschaft passt. So einfach geht das!
HBM catman: Mehr als nur Messdatenerfassung
Die Messtechnik-Software catman vereinfacht das Erfassen, Visualisieren und Analysieren Ihrer Messdaten.
DMS-Messverstärker online kaufen
Kaufen Sie die HBM-Dehnungsmessstreifen, die Sie benötigen, und machen Sie sich bereit für die Messung mit unseren Paketen. Entdecken Sie die große Auswahl an Produkten und Zubehör im HBMshop.
Verfügbar in 3 Varianten
120 oder 350 Ohm
DMS-Messverstärker MX1615B: DMS-Anschluss in Voll-, Halb-, oder Viertelbrücke mit 120 oder 350 Ohm
350 oder 1000 Ohm
DMS-Messverstärker MX1616B: DMS-Anschluss in Voll-, Halb-, oder Viertelbrücke mit 350 oder 1000 Ohm
Ulra-robust geschützt
SomatXR MX1615B-R (120 oder 350 Ohm): Für den Einsatz unter widrigen Umgebungsbedingungen
