Dehnungsmessstreifen zur Eigenspannungsanalyse: Ideal für Ringkern- und Bohrlochverfahren

Für die Bestimmung von Eigenspannungen in Materialien, wie sie z.B. bei Gieß-, Schweiß- oder Umformprozessen entstehen, bietet HBM ein umfangreiches Sortiment an Spezial-Dehnungsmessstreifen an.

Die Spezial-Dehnungsmessstreifen für die Eigenspannungsmessung sind für alle gängigen Verfahren erhältlich: neben dem Ringkernverfahren auch für das Bohrlochverfahren nach integraler Methode, bzw. per High-Speed-Drilling. Für letzteres stehen passende Dehnungsmessstreifen-Rosetten zur Verfügung, die zusammen mit dem Hochgeschwindig­keits­bohrer MTS3000 unseres Partnerunternehmens Sint Technology optimale Messergebnisse ermöglichen.

Besonders praktisch: Anwender des High-Speed-Drillings können auf unsere patentierten, selbstkompensierenden Dehnungsmessstreifen zurückgreifen, die nicht-zentrische Bohrungen kompensieren können. Dies sorgt für erhöhte Messgenauigkeit.

  • Unterstützte Verfahren: Ringkernverfahren, Bohrlochverfahren
  • Nennwiderstände: 120 und 350 Ohm
  • Messgitterlängen: 1,5 bis 5 mm

Vielseitig anwendbar

  • Ideal geeignet zur Eigenspannungsanalyse mit gängigen Bohrloch- und Ringkernverfahren
  • Variante für High-Speed-Drilling-Verfahren erhältlich
  • 12 unterschiedliche Geometrien

Finden Sie immer den passende Dehnungsmessstreifen - für jedes gewünschte Verfahren zur Eigenspannungsanalyse

Schnelle Installation

  • Integrierte Messkette für Eigenspannungsanalyse per High-Speed-Drilling vom Technologie-Partner verfügbar, einschließlich Steuerungs- und Auswertungssoftware
  • Patentierte selbst-kompensierende DMS-Rosetten für hohe Messgenauigkeit beim High-Speed-Drilling
  • Passendes Zubehör für schnelle und saubere Installation an der Messstelle erhältlich

Schnelle Installation der Dehnungsmessstreifen mit geringem Fehlerrisiko. Macht Eigenspannungsmessungen so einfach wie die Applikation "klassischer" Dehnungsmessstreifen.

Sofort lieferbar

  • Vorzugstypen direkt ab Lager lieferbar
  • Bequeme Bestellung auch über den HBM Online-Shop

Sofort zum Ergebnis und keine Verzögerungen Ihrer Messprojekte dank schneller Lieferung.

Dehnungsmessstreifen für die Eigenspannungsanalyse nach dem Bohrlochverfahren

RY21 0°/45°/90° Bohrlochrosette



 Vorzugstypen ab Lager

Nennwiderstand



Abmessungen [mm]

Max. zulässige Brücken-speise-spannung



Lötstützpunkte



Messgitter

Messgitterträger

Ω

a

b

c

d

Volt



1-RY21-3/120

120

3


2.5


-

22.1

4,5

LS 5

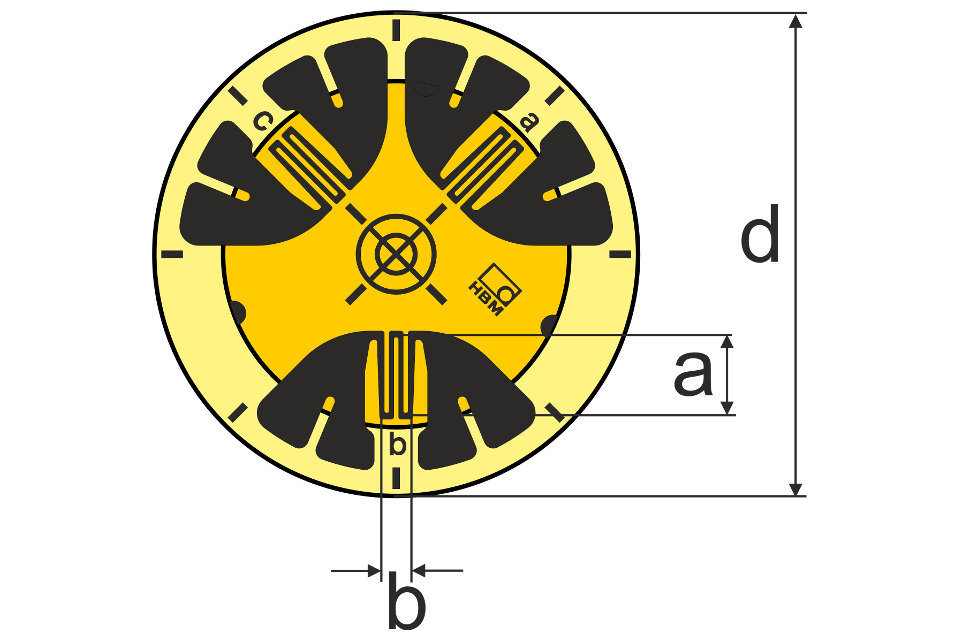

RY61 0°/45°/90° Bohrlochrosette



Vorzugstypen ab Lager

Nennwiderstand



Abmessungen [mm]

Max. zulässige Brücken-speise-spannung



Lötstützpunkte



Messgitter

Measuring grid carrier

Ω

a

b

c

d

Volt



1-RY61-1.5/120


120

1.5

0.8

-

12

2

LS 5

Da diese Dehnungsmessstreifen durch eine Printplatte abgedeckt sind, können sie nur auf ebenen oder sehr schwach gekrümmten Flächen eingesetzt werden.

RY61K 0°/45°/90° Kanten-Bohrlochrosette mit integrierten Anschlussflächen



Vorzugstypen ab Lager

Nennwiderstand



Abmessungen [mm]

Max. zulässige Brücken-speise-spannung



Lötstützpunkte



Messgitter

Messgitterträger

Ω

a

b

c

d

Volt



1-RY61-1.5/120K


120

1.5


0.8


7.2


12


2

LS 7

 RY61R 0°/45°/90° Bohrlochrosette



Vorzugstypen ab Lager

Nennwiderstand



Abmessungen [mm]

Max. zulässige Brücken-speise-spannung



Lötstützpunkte

Messgitter

Messgitterträger

Ω

a

b

c

d

Volt



1-RY61-1.5/120R


120

1.5


0.8

8

13.5

2

LS 7



RY61S 0°/45°/90° BohrlochrosetteRY61S 0°/45°/90° Bohrlochrosette



Vorzugstypen ab Lager

Nennwiderstand



Abmessungen [mm]

Max. zulässige Brücken-speise-spannung



Lötstützpunkte

Messgitter

Messgitterträger

Ω

a

b

c

d

Volt



1-RY61-1.5/350


120

1.5

0.8

-

10.2

2

LS 5



RY61-120S BohrlochrosetteRY61-120S Bohrlochrosette

Vorzugstypen ab Lager

Nennwiderstand



Abmessungen [mm]

Max. zulässige Brücken-speise-spannung



Lötstützpunkte

Messgitter

Messgitterträger

Ω

a

b

c

d

Volt



1-RY61-3.2/120S


120

3.2

3.2

20.9

22

10

LS 5





Vorzugstypen ab Lager

Nennwiderstand



Abmessungen [mm]

Max. zulässige Brücken-speise-spannung



Lötstützpunkte



Messgitter

Measuring grid carrier

Ω

a

b

c

d

Volt



1-RY61-1.5/120


120

1.5

0.8

-

12

2

LS 5

Da diese Dehnungsmessstreifen durch eine Printplatte abgedeckt sind, können sie nur auf ebenen oder sehr schwach gekrümmten Flächen eingesetzt werden.



Vorzugstypen ab Lager

Nennwiderstand



Abmessungen [mm]

Max. zulässige Brücken-speise-spannung



Lötstützpunkte



Messgitter

Messgitterträger

Ω

a

b

c

d

Volt



1-RY61-1.5/120K


120

1.5


0.8


7.2


12


2

LS 7





Vorzugstypen ab Lager

Nennwiderstand



Abmessungen [mm]

Max. zulässige Brücken-speise-spannung



Lötstützpunkte

Messgitter

Messgitterträger

Ω

a

b

c

d

Volt



1-RY61-1.5/120R


120

1.5


0.8

8

13.5

2

LS 7





Vorzugstypen ab Lager

Nennwiderstand



Abmessungen [mm]

Max. zulässige Brücken-speise-spannung



Lötstützpunkte

Messgitter

Messgitterträger

Ω

a

b

c

d

Volt



1-RY61-1.5/350


120

1.5

0.8

-

10.2

2

LS 5



Vorzugstypen ab Lager

Nennwiderstand



Abmessungen [mm]

Max. zulässige Brücken-speise-spannung



Lötstützpunkte

Messgitter

Messgitterträger

Ω

a

b

c

d

Volt



1-RY61-3.2/120S


120

3.2

3.2

20.9

22

10

LS 5
