Genesis HighSpeed-Grundgeräte mit Tethering

Die Genesis HighSpeed-Grundgeräte mit Tethering von HBM sind die unverzichtbare Basis für unsere vielseitigen und extrem leistungsstarken Datenerfassungssysteme und bieten alle Funktionen, die man sich von einem Transientenrekorder erwartet. Unsere Grundgeräte mit Tethering zeichnen sich aus durch die Anzahl von 2 (GEN2tB) bis 17 (GEN17tA) Datenerfassungskarten, mit denen sie ausgestattet werden können und bieten ein Maximum an Flexibilität, um den Anforderungen Ihrer Anwendung am besten gerecht zu werden. Mehrere Grundgeräte können verknüpft werden, um Ihr Testsystem noch weiter auszubauen. Die mitgelieferte Software Perception vervollständigt das Paket.

Komplett

Patentierte Software Perception mit extrem schneller Visualisierung auch größter Datensätze im Lieferumfang enthalten

Erweiterbar

  • Optisches Ethernet
  • Einsatz mehrerer Grundgeräte möglich
  • Optischer Master/Sync-Anschluss

Einfach integrierbar

  • EtherCAT-Unterstützung
  • PTPv2- und IRIG-Synchronisation
  • CAN FD-Unterstützung
  • GEN DAQ-API

Je nach gewünschter Betriebsart - kontinuierlich oder transient - werden die Messdaten entweder direkt auf die interne SSD übertragen, auf dem optionalen Wechseldatenträger gespeichert, auf einen externen PC übertragen oder zuerst im Highspeed-RAM der Datenerfassungskarten zwischengespeichert, um Transientenaufzeichnungen ohne Engpässe durchführen zu können.

Alle Genesis HighSpeed-Grundgeräte bieten kompakte Abmessungen für eine effiziente Montage in einem Rack oder Schrank. Eine Master/Sync-Funktion steht für synchronisierte Aufzeichnungen mit zwei oder mehreren Genesis HighSpeed-Grundgeräten zur Verfügung.

Ihr Genesis HighSpeed kann problemlos in ein System mit anderen Geräten integriert werden, da alle Grundgeräte das Precision Time Protocol (PTP v2) unterstützen. So können die Zeiteinstellungen mehrerer über Ethernet vernetzter Geräte synchronisiert werden - unabhängig von der Produktfamilie.

Vergleich

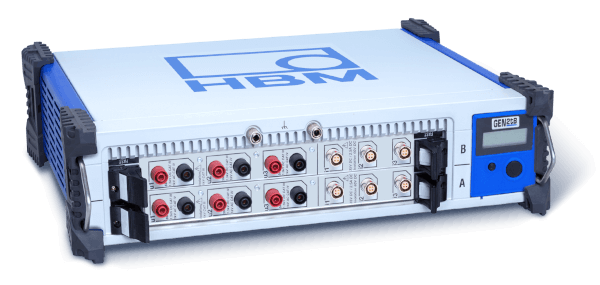

GEN2tB

GEN4tB

GEN7tA

GEN17tA





Beschreibung

Zur Verwendung mit einem externen PC; für portablen Einsatz oder Rack-Montage; für niedrige Kanalzahlen

Zur Verwendung mit einem externen PC; für portablen Einsatz oder Rack-Montage; für niedrige Kanalzahlen

Zur Verwendung mit einem externen PC; für die Rack-Montage; für mittlere Kanalzahlen

Zur Verwendung mit einem externen PC; für die Rack-Montage; für hohe Kanalzahlen

Installierte/Mitgelieferte Software

Perception Standard 64 Bit

Perception Standard 64 Bit

Perception Standard 64 Bit

Perception Standard 64 Bit

Steckplätze für Datenerfassungskarten

2

4

7

17

Datenrate









... zum PC, 1-Gbit-Ethernet

100 MB/s

100 MB/s

100 MB/s

100 MB/s

... zum PC, 10-Gbit-Ethernet

--

400 MB/s

400 MB/s

400 MB/s

... zum eingebauten Laufwerk

200 MB/s

350 MB/s

350 MB/s

350 MB/s

Digitalereignisse

Bis zu 32

Bis zu 64

Bis zu 96

Bis zu 96

Master/Sync-Synchronisationsanschluss

SFP-Option

SFP-Option

inklusive

inklusive

EtherCAT-Unterstützung

nein

ja

ja

ja

CAN FD-Unterstützung

ja

ja

ja

ja

Zeitsynchronisation

PTPv2, Master/Sync, IRIG,
GPS

PTPv2, Master/Sync, IRIG,
GPS

PTPv2, Master/Sync, IRIG, GPS

PTPv2, Master/Sync, IRIG, GPS
