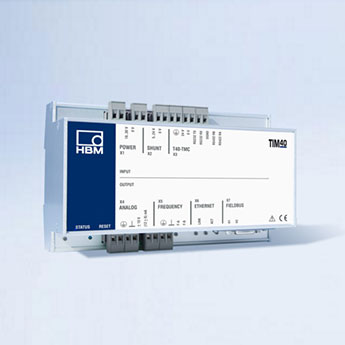

Módulo de interfaz de par digital TIM40

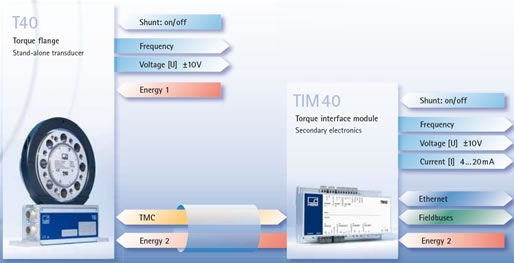

El módulo de interfaz de par TIM40 proporciona más interfaces a los transductores de par de la serie T40; por ejemplo, salidas analógicas independientes adicionales (± 10 V, 12 ± 8mA) y una salida de frecuencia extra. Asimismo, TIM40 permite conectar buses de campo, como CANopen y PROFIBUS DP.

En definitiva, aporta una excelente flexibilidad, y permite adaptar un transductor de par a aplicaciones específicas y, por ejemplo, conectar pantallas o dispositivos adicionales.

  • Clase de precisión: 0,05 %
  • Tiempo de ciclo de bus: <=1 kHz

Fiable

  • Precisión del 0,05 %
  • Transmisión digital rápida de los valores medidos, del transductor de par al módulo TIM40

Rápido y preciso: una adición muy útil para sus pruebas

Fácil de montar

  • Módulo de interfaz para montaje en carril DIN.
  • Disponible opcionalmente con carcasa IP67 (por ejemplo, para montaje directo en un banco de ensayos).

Montaje sencillo y alto grado de protección

Flexible

  • Para todos los transductores de la serie T40.
  • Bus de campo: CAN, PROFIBUS DP
  • Salidas adicionalesAdditional outputs:
    • Tensión ± 10 V
    • Corriente 12 ± 8 mA
    • Frecuencia
  • Servidor web integrado para parametrización.
  • Puede ampliarse en cualquier momento.

Flexibilidad máxima, con muchas salidas adicionales

  • La versión se obtiene automáticamente a partir de un código de variante personalizado.
  • En caso de conexión a PROFINET y EtherCAT, recomendamos nuestro módulo TIM-PN/TIM-EC.

Para más información, ver la ficha técnica.

Documentación de producto TIM40

Título / DescripciónIdioma
Hojas de datos
Japanese
English
German
Italian
Catálogos
German
English
English (US)
Spanish
Japanese
German
English
Chinese
Instrucciones de montaje
Italian
German
English
Declaration of Conformity
Multiidioma
Multiidioma
Device Descriptions

TIM40 EDS file for CANbus interfaces.

Installation Note: Please unzip all files before starting the installation.

Date: 11/2012  |  Size: 7 KB

Multiidioma
Software

Firmware for TIM40 torque interface module.

Installation Note: Please unzip all files before starting the installation.

Date: 11/2012  |  Version: 1.14  |  Size: 405 KB
Related Documents:

Multiidioma

Installation Note: Please unzip all files before starting the installation.

Date: 01/2009  |  Size: 3 KB

Multiidioma

Productos relacionados

Transductor de par digital universal T40B
El transductor de par universal T40B es idóneo para aplicaciones en bancos de ensayos y pruebas de fin de línea.
Sensor de par T40FH para pares extremadamente altos
Brida de par digital T40FH para pares elevados hasta 300 kN•m
Transductor de par digital T40FM para rangos de par elevado
El transductor de par T40FM mide pares dinámicos de hasta 80 kN·m con precisión y fiabilidad.
