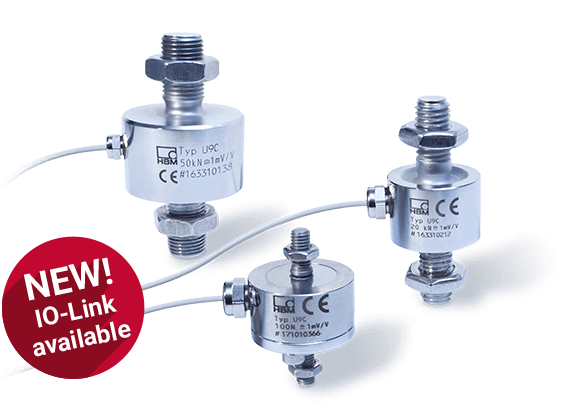

Célula de carga miniaturizada U9C para medición de fuerzas de tracción y compresión

Los sensores de fuerza de la serie U9C son compactos y económicos, perfectos para medir con absoluta fiabilidad fuerzas de tracción y compresión en lugares con limitaciones de espacio. Además, poseen una alta frecuencia fundamental que los hace idóneos para mediciones muy rápidas. Y, como ocurre con todos los transductores de galgas extensométricas, los sensores U9C también permiten medir fuerzas estáticas de manera fiable y estable a largo plazo. Se trata de instrumentos robustos y con alta capacidad para soportar cargas, gracias a su diseño soldado en acero inoxidable.

  • Clase de precisión HBM: 0,2
  • Fuerza nominal: de 50 N a 50 kN

Usted elige: siga utilizando la U9C como sensor pasivo o incorpórela a una cadena de medida combinándola con un amplificador integrado

Ofrecemos transductores de fuerza con una conexión permanente a un amplificador integrado. Esta variante se calibra como una cadena de medida completa; es decir, el certificado de ensayo o de calibración documenta la relación entre la entrada en newtons y la salida en voltios o miliamperios.

Pequeña, dinámica y robusta

  • Diámetro reducido y diseño plano.
  • Construcción en acero inoxidable soldado, compatibilidad electromagnética comprobada.
  • Alta rigidez y masa reducida, para una elevada frecuencia fundamental.
white check mark in green circle

Un sensor compacto y robusto, con CEM verificada, que garantiza resultados fiables. Son ideales para medir procesos rápidos.

Inmediatamente operativas

  • Se suministran en varias longitudes prácticas de cable. Cables aptos para cadenas portacables y resistentes al contacto con combustibles.
  • En versión sin amplificador integrado: disponibles con TEDS y, a petición, con conector integrado para cualquier amplificador de medida de HBM.
white check mark in green circle

Son sensores “plug & play” que ahorran tiempo y están perfectamente adaptados a los entornos industriales.

Disponibles como opción con amplificador integrado

  • Adquiera una cadena de medida en lugar de un sensor y ahórrese la necesidad de configurar el amplificador.
  • Incluye un certificado de ensayo que indica directamente la relación entre la entrada de fuerza y la señal de salida (en V o mA).
  • Ajuste del cero sencillo empleando la entrada de control.
white check mark in green circle

La opción de cadena de medida resulta muy rentable y simplifica considerablemente la puesta en funcionamiento.

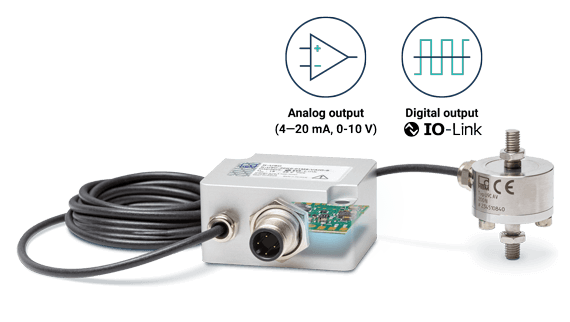

U9C con amplificador integrado

La célula de carga U9C se comercializa en dos versiones activas: VA1 con salida de tensión (0-10 V) y VA2 con salida de corriente (4-20 mA).

u9c with inline amplifier

Sensor y amplificador con características adaptadas:



Transductor de fuerza U9C

Amplificador integrado VA1/VA2

Medición rápida

Alta rigidez, compatible con medidas rápidas

Ancho de banda de 2 kHz

Resistencia mecánica

Carga de choque máxima, verificada según la norma IEC60068-2-6:
1000 m/s2, número: 1000, duración: 3 ms

Carga de choque máxima, verificada según la norma IEC60068-2-6:
1000 m/s2, número: 1000, duración: 3 ms

Vibración

Verificada según la norma IEC 60068-2-27, intervalo de frecuencia: 5-65 Hz,
duración: 30 min, aceleración: 150 m/s2

Verificada según la norma IEC 60068-2-27, intervalo de frecuencia: 5-65 Hz,
duración: 30 min, aceleración: 150 m/s2

Condiciones ambientales

Solo acero inoxidable, grado de protección IP67

Solo acero inoxidable, grado de protección IP67

Calibración

N => mV/VN => V, or mA

Precisión

Clase de precisión: 0,2

Clase de precisión: 0,15

Temperatura ambiente

Rango de temperatura nominal: -10 a +70 °C

Rango de temperatura nominal: -10 a +50 °C
