Configuración de demostración para PMX y lectura/escritura de datos coherentes a través de ProfiNet en un PLC Siemens tipo S7-315-2 PN/DP

Este breve ejemplo utiliza una sencilla configuración de demostración para el amplificador PMX conectado a un PLC Siemens tipo S7-315-2 PN/DP.

Introducción

El PMX dispone de una interfaz ProfiNet PX01PN (slot 0) y de las placas de medición PX878 (slot 1), PX455 (slot 2) (sensores de galgas extensométricas, p. ej. de fuerza) y PX401 (slot 3) (señales analógicas +/-10 V o +/-20 mA).

Conexión

Utilice el cable RJ45 para conectar la interfaz ProfiNet al slot 0 de la placa PX01PN de la interfaz ProfiNet de PMX. Active los dos dispositivos.

Inicio del programa

Inicie el Simatic-manager/portal TiA y abra el proyecto de demostración (DemoKoff). Transfiéralo al PLC e inícielo.

Inicie STEP7 SIMATIC Manager.

Seleccione "Edit Ethernet Node" en el menú del PLC. Aparecerá la pantalla siguiente:

Haga clic en "Browse", en la sección "Ethernet node". Se abre una ventana donde se muestran los dispositivos de red encontrados (la operación puede tardar algún tiempo). Pueden visualizarse varios dispositivos.

En este caso, se selecciona la unidad S7 con la dirección MAC 00-1B-1B-16-DD-47 (la dirección figura en el dispositivo). A continuación, debe asignarse una dirección IP a PMX en la sección "Set IP configuration". Se utilizan las siguientes direcciones:

Dirección IP: 172.19.169.178

Máscara de subred: 255.255.0.0

Pulse el botón "Assign IP Configuration".

Cierre el cuadro de diálogo.

En la siguiente ventana haga doble clic en "Hardware".

Se abrirá la ventana "Hardware Configuration".

Haga clic en Profinet IO\Additional Field Devices\I/O\PMX para seleccionar el sistema PMX adecuado en el árbol del menú a la derecha (nota: en este caso hay disponibles 2 archivos). Para seleccionar el sistema PMX correcto es preciso abrir el submenú. Fíjese en las tarjetas de medición disponibles.

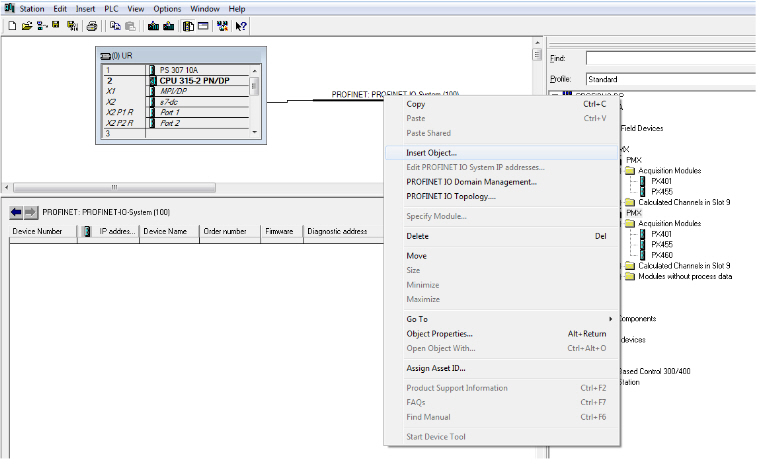

Haga clic con el botón derecho en el campo destacado en color naranja para abrir el menú en el que puede añadir el PMX adecuado haciendo clic sobre "Insert Object" (alternativamente: "Insert" desde el menú).

Pulse en "Additional Field Devices" para seleccionar y añadir el PMX adecuado.

Para añadir las tarjetas de medición a las distintas ranuras (slots), arrastre una de las tarjetas de medición desde el árbol del menú a la derecha hasta una de las ranuras destacadas en verde a la izquierda (ver el ejemplo: tarjeta de medición PX878).

En nuestro ejemplo obtenemos la siguiente vista:

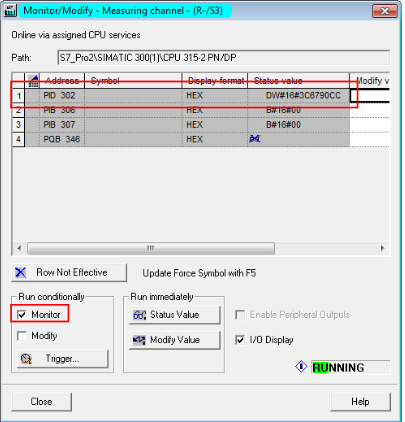

Haga clic con el botón derecho sobre uno de los canales para abrir el cuadro de diálogo "Monitor/Modify".

Seleccione el cuadro de texto "Monitor" para visualizar un valor de estado binario.

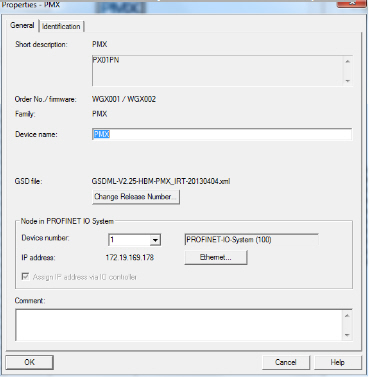

Haga doble clic en el sistema PMX para comprobar las propiedades.

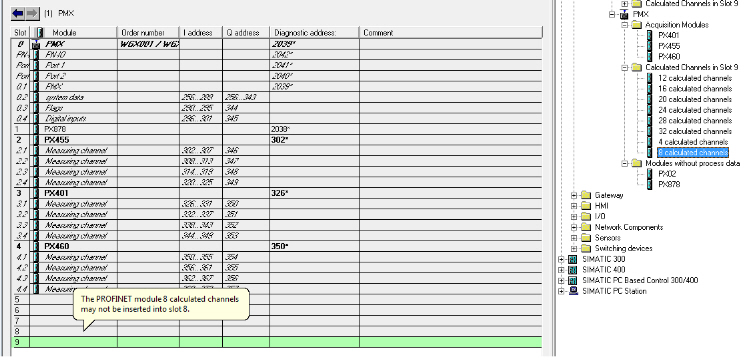

Los canales calculados (Calculated Channels) pueden añadirse de forma análoga a las tarjetas de medición. Estos canales comienzan por el slot 9.

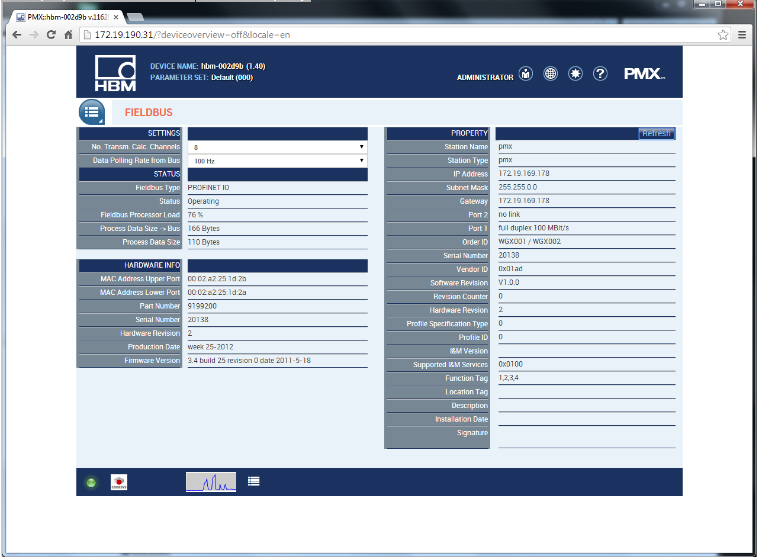

Asegúrese de que el número de canales calculados se corresponde con el del navegador web de PMX (en este caso: 8). Las demás propiedades se pueden comprobar a través de “Property”.

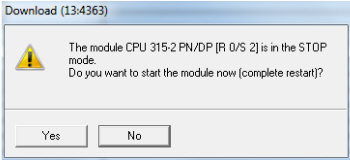

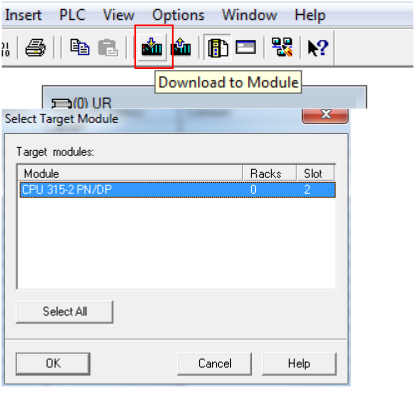

Haga clic en "Download to Module“ para comenzar.

Descargo de responsabilidad

Este ejemplo tiene por objeto explicar el proceso de integración de PMX en un PLC Siemens utilizando Siemens Simatic Manager o el portal TiA. Este ejemplo no implica garantía alguna.
