Disponemos de rosetas en miniatura con geometrías que permiten medir de manera conforme con la norma JEDEC/IPC 9704.
Roseta de galgas extensométricas RF9 para ensayos en circuitos impresos y espacios limitados

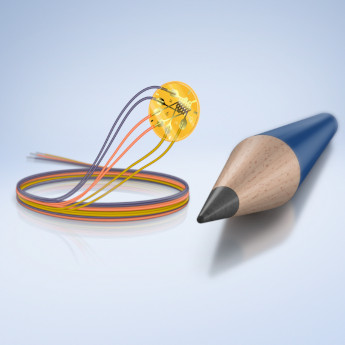

La roseta de galgas extensométricas miniaturizada RF9 es la más pequeña en su clase. Mide tan solo 5 mm y tiene tres rejillas de medición superpuestas. Gracias a su pequeño diámetro, permite determinar estados biaxiales de tensión con direcciones principales desconocidas en los espacios más reducidos. En conjunto, esta roseta resulta muy adecuada para hacer medidas en placas de circuito impreso y en componentes eléctricos especialmente pequeños.
Se encuentra disponible en las variantes siguientes:
- Precableada, con conductores de cable finos esmaltados (d=0,2 mm) y rejilla de medición especialmente pequeña: 1-RF9x-0.8/120ZE
- Precableada, con conductores de cable finos esmaltados y rejilla de medición de 1 mm² (conforme con la norma JEDEC/IPC 9704): 1-RF9x-1/120ZE
- Precableada, con conductores esmaltados de cobre de 50 cm + 3 m de cable TPE resistente a la temperatura (configuración de 4 hilos) y rejilla de medición de 2 mm² (novedad y conforme con la norma JEDEC/IPC 9704): 1-RF9x-1.4/350ZE
- Sin cable: 1-RF95-0.8/120_W
Compacta
- La variante más pequeña mide tan solo 5 mm de diámetro.
- 3 rejillas de medición superpuestas.
- Longitud de la rejilla de medición: 0,8 mm
Perfecta cuando hay poco espacio: análisis de estados biaxiales de tensión con direcciones principales desconocidas en espacios muy reducidos.
Manipulación sencilla
- Varias opciones de conexión.
- Precableada con conductores de cobre esmaltados y codificados por colores, con cable de 0,5 m en configuración de 2 hilos.
- Con cable TPE de 3 m
- Sin cable de conexión.
No se requiere ninguna soldadura en la galga extensométrica.
Disponibilidad inmediata
- Versiones estándar siempre en stock.
¡Gane tiempo y empiece a medir inmediatamente!
Características técnicas de la serie RF9
N.º de pedido | Resistencia nominal | Dimensiones [mm] | Tensión de alimentación máxima [V] | |||
| Rejilla de medición | Soporte | |||||
Ω | a | b | c | |||
|
|
|
|
| ||
 | 1-RF91-0.8/120ZE | 120 | 0,8 | 0,9 | 5 | 1 |
| 1-RF93-0.8/120ZE | 120 | 0,8 | 0,9 | 5 | 1 | |
| 1-RF95-0.8/120ZE | 120 | 0,8 | 0,9 | 5 | 1 | |
| 1-RF91-1/120ZE* | 120 | 1 | 1 | 5,2 | 1 | |
| 1-RF93-1/120ZE* | 120 | 1 | 1 | 5,2 | 1 | |
| 1-RF95-1/120ZE* | 120 | 1 | 1 | 5,2 | 1 | |
 | 1-RF91-0.8/120_W | 120 | 0,8 | 0,9 | 5 | 1 |
| 1-RF93-0.8/120_W | 120 | 0,8 | 0,9 | 5 | 1 | |
| 1-RF95-0.8/120_W | 120 | 0,8 | 0,9 | 5 | 1 | |
 | 1-RF91-1/120DE* | 120 | 1 | 1 | 5,2 | 1 |
| 1-RF91-1.4/350VE* | 350 | 1,4 | 1,4 | 6 | 1 | |
| 1-RF93-1.4/350VE* | 350 | 1,4 | 1,4 | 6 | 1 | |
| 1-RF95-1.4/350VE* | 350 | 1,4 | 1,4 | 6 | 1 | |
* Conforme con la norma JEDEC/IPC 9704
