eDAQXR-lite, el registrador de datos robusto y compacto

eDAQXR-lite es un registrador de datos compacto e inteligente que se adapta a todo tipo de ensayos y de emplazamientos.

Por sus reducidas dimensiones, resulta ideal para ensayos móviles de larga duración y para monitorización sin supervisión en entornos adversos. Incorpora una completa funcionalidad de procesamiento de datos y registro. Además, emplea una interfaz web de fácil manejo. En definitiva, es un compañero muy fiable para las aplicaciones de ensayo modernas.

Robusto

  • 40 … +80 ℃: intervalo de temperatura ampliado. Puede trabajar en lo más crudo del invierno o en el sofocante calor del desierto.
  • IP57: alto grado de protección para aplicaciones en exteriores.
  • 75 g/10 g: resistente a los impactos y vibraciones en las condiciones móviles más difíciles.
  • 8-36 V: amplio intervalo de alimentación; puede instalarse fácilmente en cualquier vehículo.



Inteligente y fácil de utilizar

  • Funciones inteligentes integradas (activación, cálculos matemáticos, etc.).
  • Recopila únicamente datos de medida relevantes en un formato condensado y robusto.
  • Su moderna interfaz del usuario basada en un navegador web permite el uso desde cualquier sitio y con cualquier dispositivo (sin ninguna instalación de software).

Flexible

  • Permite crear una estación de adquisición de datos personalizada con entre 4 y 32 canales analógicos.
  • Adquisición de datos analógicos, CAN bus y GPS totalmente sincronizados, volcados en un único archivo robusto.
  • Puede instalarse en espacios reducidos y solo requiere un cable de alimentación.
  • Es posible conectar en red múltiples dispositivos o ampliar el sistema DAQ con satélites distribuibles (por ejemplo, SomatXR).



Aplicaciones típicas

Automóviles y vehículos ligeros

  • Pruebas móviles de vehículos.
  • Monitorización y adquisición de datos de carga en carretera.
  • Pruebas de flotas.



Maquinaria agrícola, de construcción, de minería y militar

  • Adquisición de datos de carga (en condiciones de campo) relativos a componentes específicos o al conjunto del vehículo.
  • Monitorización de larga duración.
  • Registro de flotas.



Monitorización de infraestructuras

  • Monitorización de infraestructuras que requieren pocas señales de sensores (puentes, aerogeneradores, minería, ferrocarriles, etc.).
  • Ensayos medioambientales.

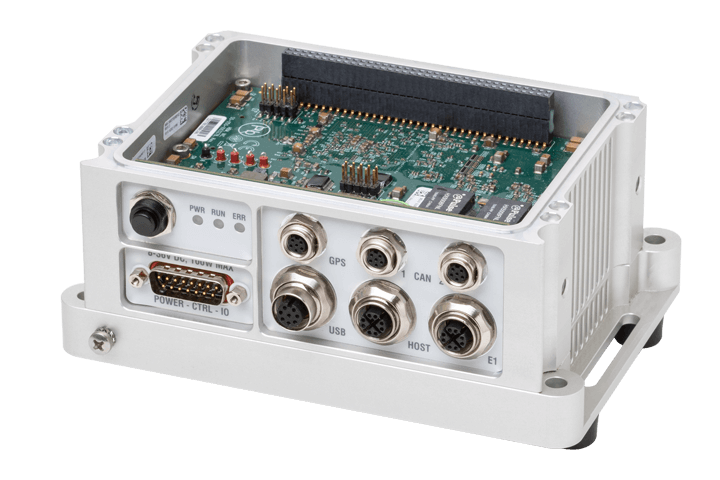

Somat eDAQXR EXRLCPU

El EXRLCPU es el procesador de este sistema de adquisición de datos móvil autónomo. Se le puede considerar el cerebro de la plataforma eDAQXR. Los datos procedentes de las distintas entradas se almacenan en la la unidad y se pueden descargar una vez finalizada la prueba. Los ensayos pueden incluir minutos o incluso días de datos, en el caso de pruebas de vehículos de larga duración. Durante el desarrollo del ensayo, el sistema puede no estar conectado a un PC o bien permanecer conectado a través de un cable Ethernet o wifi, para monitorizar los canales en tiempo real. Este potente procesador integrado puede efectuar cálculos en tiempo real y proporcionar potentes representaciones visuales de los canales, también en tiempo real. Por ejemplo, gráficos de barras, digitales, FFT, XY y mucho más. El sistema puede incluso enviar mensajes de texto o de correo electrónico si detecta un fallo.

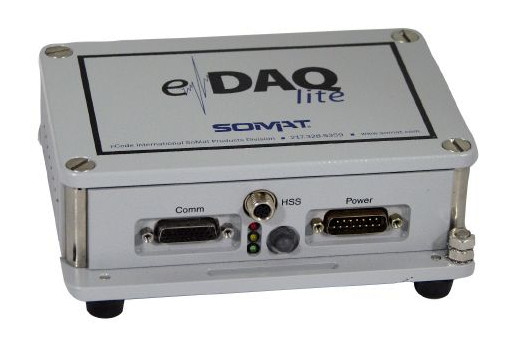

eDAQXRL es compatible con las capas de ampliación eDAQ-LITE existentes, a excepción de la capa ELCOM.  La nueva capa de CPU lleva integrados puertos CAN y GPS, minimizando las dimensiones totales del sistema.  eDAQXRL también es compatible con arquitecturas distribuidas si se incorporan módulos SomatXR de HBM. El software de configuración se encuentra en el procesador. La configuración se puede llevar a cabo fácilmente a través de un navegador web como, por ejemplo, Chrome.

  • Memoria de 64 GB.
  • Temperatura de trabajo entre -40 y 80 ºC.
  • Sistema operativo Linux específico para un funcionamiento fiable.
  • 2 puertos CAN con capacidad para mensajes ilimitados.
  • Puerto GPS: 5 Hz o 200 Hz opcional.
  • 2 entradas digitales, 3 salidas digitales.
  • 1 puerto de ampliación para conectar en red múltiples sistemas o conectar módulos SomatXR remotos.
  • Admite hasta 8 capas eDAQXR-lite.
  • Entre 4 y 32 canales analógicos en un sistema centralizado.  Compatibilidad con entradas mixtas, utilizando XRLHLS y módulos inteligentes Somat.
  • Ampliación externa mediante módulos de acondicionamiento y señal SomatXR.
  • Conexión en red Plug & Play con los sistemas eDAQXR y eDAQXR-lite, para ampliar fácilmente el número de canales analógicos y proporcionar entradas CAN adicionales.



EXRHLS

  • 4 entradas de canales con muestreo simultáneo.
  • Frecuencias de muestreo comprendidas entre 1 Hz y 25 kHz, configuradas por canal (posibilidad de 100 kHz).
  • Entrada analógica hasta +/-74,9 V.
  • En combinación con módulos inteligentesdules
    • Entrada de galga extensométrica de ¼, ½ y puente completo de 350 ohmios o 120 ohmios.
    • Módulo termopar universal con selección a través de software: K, J, T, E.
    • Módulo de acondicionamiento IEPE
  • Filtro analógico y digital por canal.






EXRLBRG

  • 4 entradas de canales con muestreo simultáneo.
  • Frecuencias de muestreo comprendidas entre 1 Hz y 25 kHz, configuradas por canal (posibilidad de 100 kHz).
  • Entrada de galga extensométrica de ¼, ½ y puente completo de 350 ohmios o 120 ohmios.
  • Filtro analógico y digital por canal.
  • Puede trabajar con transductores amplificados y no amplificados, como galgas extensométricas, acelerómetros, transductores de presión, células de carga y otras señales analógicas generales.




EXRLDIO

  • Capa de entrada/salida digital; puede medir entradas/salidas digitales, contadores de impulsos y codificadores de cuadratura.
  • Proporciona 12 canales que pueden utilizarse como entradas/salidas digitales, con 4 canales adicionales para entradas de rango extendido.
  • También dispone de 6 contadores de impulsos configurables, integrados en los canales digitales.




EXRLNTB

  • Capa de termopar sin aislamiento de 16 canales.
  • Los 16 canales comparten un punto de medición de comparación para mediciones de temperatura relativa de 0,5 ºC: excelente para la medición de gradientes de temperatura.
  • Requiere cajas de punto de comparación de medición para termopares (ECJTB) para la terminación de los termopares.
  • Compatible con termopares K, J, T, E con la misma caja de punto de medición de comparación externa (o con una caja de punto de medición de comparación externa equivalente).

SomatXR MX1609KB-R/TB-R: módulos DAQ ultrarrobustos para medición de temperatura (con termopares tipo K o tipo T)

  • Ideales para medidas de temperatura.
  • Equipos individuales para termopares tipo K y tipo T.
  • 16 canales con identificación automática de sensores (RFID)

Más información HBMshop








SomatXR MX1615B-R: módulo DAQ ultrarrobusto especializado para medición con galgas extensométricas y sensores basados en SG



  • Ideal para análisis experimental de tensiones y pruebas estructurales y de carga.
  • Para uso con galgas extensométricas y sensores basados en GE (medio puente y puente completo).
  • 16 canales con identificación automática de sensores.

Más información HBMshop










SomatXR MX1601B-R: módulo DAQ ultrarrobusto para medición con sensores activos



  • Compatible con toda clase de sensores eléctricos y activos.
  • Para sensores con salida de tensión o corriente, incluidos sensores IEPE (por ejemplo, de aceleración).
  • 16 canales con identificación automática de sensores.

Más información HBMshop




SomatXR MX840B-R para todo tipo de sensores y magnitudes: módulo DAQ universal ultrarrobusto



  • Ideal para tareas de medición con cambios frecuentes.
  • Identifica todo tipo de magnitudes de medida y de sensores.
  • Preparado para el futuro.
  • 8 canales universales con identificación automática de sensores.

Más información HBMshop






SomatXR MX471B-R: móculo DAQ ultrarrobusto para adquisición de señal CANbus



  • Interfaces CAN para adquisición de datos de vehículos.
  • Entradas para CANbus, incluido soporte de CCP o xCP-on-CAN.
  • 4 canales, configurables mediante un fichero dbc.

Más información HBMshop



Todos los módulos se pueden combinar individualmente entre sí.

Receptor GPS para la capa de procesador

HBM comercializa varios receptores de GPS para geolocalización y obtención de otros datos GPS.

  • EGPS-5HZ: receptor GPS con conexión serie y frecuencia de actualización de 5 Hz
  • EGPS-200-B / EGPS-200-P: receptor GPS con conexión serie y frecuencia de actualización de 200 Hz. Paquete Plus opcional con IMU (unidad de movimiento inercial) y RTK (cinemática en tiempo real).








Módulos inteligentes para capa HLS

Los módulos inteligentes amplían las funciones de la capa de alto nivel eDAQXR-lite.

  • SMSTRB4-120 / SMSTRB4-350 aportan a la capa HLS acondicionamiento de galgas extensométricas (1/4 de puente con terminación de 120 o 350 ohmios, 1/2 puente y puente completo).
  • SMITC aporta acondicionamiento de termopares (tipo J, K, T o E) a la capa HLS.
  • EICP-B / EICP-M aportan acondicionamiento IEPE a la capa HLS (entrada BNC o Microdot).








Accesorios adionales

  • Fuente de alimentación de120 W (E-AC/15), y distintos cables disponibles.
  • Variada oferta de alargadores y transductores en HBMshop
