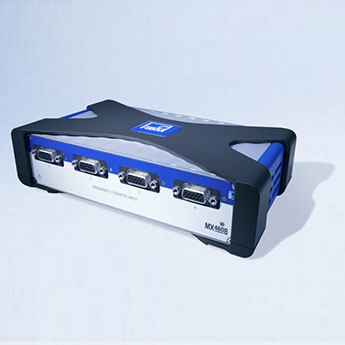

QuantumX MX460B: High-Resolution Torque Measurement Module with up to 100 kS/s

Le module MX460B, de la famille QuantumX, est équipé de 4 voies numériques pour des mesures dynamiques et précises d’impulsions et de fréquences. Il est donc prédestiné à la mesure de couple, de vitesse de rotation, d'angle, de position et de déplacement. Il permet de mesurer les impulsions des signaux numériques. Pour les bancs d'essai utilisés pour le développement de commandes électriques, de moteurs à combustion ou de transmissions hybrides ou généralement de machines avec axes de rotation, le MX460B est d’une utilisation flexible et fiable.

Raccordé aux très pointus capteurs de couple HBM, les signaux numériques haute résolution des fréquences du couple et de la vitesse de rotation peuvent être traités avec une dynamique élevée. Les variations de mesure peuvent être analysées jusqu'à la bande passante maximale du signal capteur sans aucun problème. Vous disposer ainsi d’une chaîne de mesure entièrement numérique parfaitement sûre.

Le MX460B offre d’excellentes performances garantie par des taux d'échantillonnage élevés jusqu'à 100 kéch / voie et une large bande passante jusqu'à 40 kH. Particulièrement approprié aux applications sur bancs d'essais, le module permet l'analyse de vibrations de torsion et le calcul d'angle différentiel, avec la possibilité de transmettre les résultats de calcul en temps réel, pour assurer un fonctionnement sûr par exemple.

Ce module est une formidable option pour de très nombreuses applications dans les industries suivantes : de l’automobile, de l’aviation, du chemin de fer et des bateaux mais aussi dans le domaine de la production de l’énergie, la construction mécanique et en recherche et développement.

Une précision exceptionnelle

  • Une mesure précise grâce à sa classe de précision 0.01

  • Des résultats détaillés, grâce à des taux d'échantillonnage allant jusqu'à 100 kS / s par voie

  • Une mesure à faible bruit facilitée par des filtres passe-bas actifs (Bessel, Butterworth, phase linéaire)

  • Des données haute résolution grâce aux fonctions intégrées d'interpolation et d'extrapolation

MX460B Benefit 1

Des résultats précis, grâce à l'interpolation et à l'extrapolation à la résolution maximale

De nombreuses fonctions

  • Convient aux signaux digitaux d'impulsion et de fréquence jusqu'à 1 MHz

  • Une acquisition et traitement optimisés de la vitesse de rotation, du couple, de l'angle, de la position, du déplacement et de la modulation de largeur d'impulsion

  • La possibilité de sélectionner la tension d'alimentation des capteurs actifs par voie dans une plage comprise entre 5-24 V

  • L'analyse de vibration torsionnelle intégrée en temps réel et calcul de l'angle différentiel

MX460B BENEFIT 2

Convient aux applications exigeantes avec de nombreuses quantités différentes mesurées.

Une haute connectivité

  • Une analyse basée sur l'angle depuis un ordinateur utilisant le logiciel catman
  • L'identification automatique du point de mesure grâce à TEDS
  • Une intégration optimale dans la famille QuantumX
  • Une connexion facile au PC pour l'analyse des données
  • Une gamme étendue d'accessoires, y compris les modules Backplane, EtherCAT ou CAN
MX460B Benefit 3

Une analyse pratique en utilisant le logiciel catman ou intégré en temps réel

Available in 2 versions

  • QuantumX MX460B: Module digital hautement dynamique à 4 voies

Commandez-le ici

  • SomatXR MX460B-R: Module digital haute dynamique et ultra-robuste à 4 voies

Commandez-le ici
