Les essais de chargement statique et dynamique ont été accomplis en un temps record : SHP a opté pour le QuantumX de HBM pour la surveillance du pont

C'était une fenêtre de temps extrêmement brève : Seulement cinq jours ont été accordés à la société tchèque SHP pour réaliser des essais de chargement en statique et en dynamique sur le nouveau pont qui traverse le fleuve  Nitra. Cela a nécessité : deux équipes qui ont effectué les mesures et les essais 24h/24 et 7 jours / 7. SHP a pu  fournir à son entrepreneur une analyse détaillée d’ores et déjà le jour suivant. Un des secrets derrière ce succès : l’utilisation du système d’acquisition de données QuantumX de HBM pour faire les mesures.

Les autoroutes et les routes urbaines sont l'épine dorsale du succès économique d'un pays. Pour cette raison, la République Tchèque a continuellement investi dans le développement d’itinéraires principaux nationaux depuis le changement politique de 1989. Avec succès : le réseau des autoroutes et routes urbaines a depuis doublé avec plus de 1000 km.

Cependant, il y a beaucoup plus que cette expansion : pendant un certain temps, l’état tchèque en tant qu’entrepreneur a portée son attention sur des coûts faibles et prévisibles mais aussi pour des périodes de construction courtes concernant la construction des routes tout en  assurant en même temps une conformité avec tous les standards de sécurité en vigueur. Par conséquent, faire des essais de chargement statique et dynamique significatifs est une nécessité avant d'ouvrir un pont au trafic.

SHP est associé à la sûreté des ponts

La société tchèque SHP a apporté la sécurité quand elle travaille à de telles opérations. Fondée en 1991, la société est située à Brno et offre un large éventail de services, comme les essais de chargement sur les ponts aussi bien pour une surveillance à long terme que pour d'autres services de construction de routes. Depuis 2011, SHP se fie à son propre laboratoire ultramoderne pour faire les essais de chargement statique avec un personnel extrêmement qualifié, un logiciel d'analyse développé en interne et les appareils de mesure HBM.

Le projet de surveillance du pont de l'autoroute urbaine R1 de Nitra à Banska Bystrica en 2011 en est un bon exemple.

Le premier objectif était de vérifier le fonctionnement et la sûreté de 24 ponts modernisés dans le cadre du projet de construction. La période de construction courte des trois premières sections était un défi particulier. Ici, les ingénieurs de SHP se sont accordé moins de deux mois pour vérifier la capacité de portance des structures du pont.

Essais de chargement en seulement cinq jours

C'est un énorme défi, d'autant plus qu'un des ponts traversant le fleuve  Nitra a plus d’un kilomètre de long. SHP a réalisé les essais de chargement statique sur ce pont en 4 jours et demi avec un partenaire externe, les essais dynamiques ont dû être accomplis en demi-journée.

Pour optimiser au maximum cette fenêtre de temps très brève, deux équipes SHP ont effectué les mesures sur le pont 24h/24 et 7j/7. Et en plus, SHP a pu fournir à son entrepreneur un rapport final d'analyse directement le matin suivant la fin des essais de chargement.

Installation d'essai sous le pont

Le secret derrière le succès : Les techniques de mesure HBM

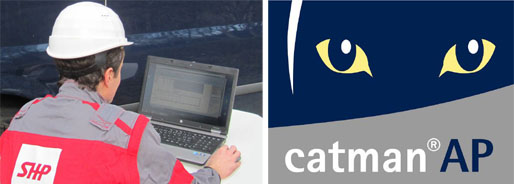

Un ingénieur SHP vérifiant les mesures. Vous pouvez voir le module QuantumX MX840A de HBM situé à droite de l'ordinateur portable.

Le matériel d'essai et de mesure utilisé est un facteur important du succès tenant compte des temps de réponse courts. Pour cette raison,  SHP a opté pour l'amplificateur ultra-flexible et compact de HBM à savoir le QuantumX MX840A pour mener à bien les essais de chargement statique pendant lesquels des capteurs de déplacement, en particulier, ont été installés sur le pont.

Le QuantumX combine toutes les caractéristiques qui sont exigées pour gérer des projets de mesure ambitieux avec des dates limites courtes : la technologie Advanced Plug and Measure permet aux capteurs d'être rapidement raccordés à l'instrument de mesure et d'être ainsi automatiquement identifiés. Les mesures peuvent alors commencer rapidement et être analysées tout aussi rapidement. En outre, le QuantumX, grâce à sa dimension compacte, est la solution idéale même dans les applications mobiles sur les structures de pont ou pour d'autres projets de surveillance.

Le QuantumX, associé au logiciel de mesure catman®AP également de HBM, permet un traitement et une visualisation rapides des données, mais aussi une utilisation future des données pour rédiger des rapports finaux.

Visualisation des données de mesure dans catman®AP



Customer Statement

« Rapide, l'analyse instantanée est désormais devenue un standard dans les essais des ponts. Le QuantumX permet une acquisition rapide et fiable des données et nous aide à augmenter la fiabilité de nos structures. »  Strasky, Husty and Partners Ltd. (SHP)
