Estensimetri disponibili da 120 e 350 Ohms
RY Rosette di estensimetri con 3 reticoli di misura
Gli estensimetri RY hanno 3 reticoli di misura con inclinazioni di 0°/45°/90° (tipi RY1, RY3, RY8, RY9, RY10), o 0°/60°/120° (tipi RY4, RY7). Questi estensimetri sono una scelta adatta per analizzare la condizione di sollecitazione biassiale senza conoscere le direzioni della deformazione principale.
Con questi tipi di configurazioni offriamo estensimetri con geometrie e dimensioni diverse, ciascuno disponibile con risposte alla temperatura adattate ai seguenti materiali:
Per ottenere il codice di ordinazione dell'estensimetro necessario è sufficiente inserire il codice corrispondente al posto della “x”. Gli estensimetri segnati con # sono disponibili soltanto in combinazione con alluminio, acciaio ferritico e austenitico.
Ordering number | Nominal (rated) resistance | Dimensions [mm/inch] | Vmax | Solder terminals | Preferred types | ||||||||||||
Measuring grid | Carrier | ||||||||||||||||
Ω | a1 | a2 | b | c | d | ||||||||||||
1-RY1x-3/120# | 120 | 0.8 | 3 | 0.8 0.031 | 7 0.276 | 7 0.276 | 1.5 | LS7 | 1 | ||||||||
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||||||||||
1-RY1x-6/120 | 120 | 2 | 6 | 1.4 0.055 | 11 0.433 | 11 0.433 | 3 | LS5 | 1,3 | ||||||||
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||||||||||
1-RY1x-10/120 | 120 | 2.9 | 10 | 2.7 0.106 | 15.4 0.606 | 15.4 0.606 | 5 | LS4 | 1 | ||||||||
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) |
Ordering number | Nominal (rated) resistance | Dimensions [mm/inch] | Vmax | Solder terminals are not compulsory | Preferred types | ||||
Measuring grid | Carrier | ||||||||
Ω | a1 | a2 | b | d | |||||
1-RY3x-3/120# | 120 | 0.8 | 3 | 0.8 | 6.9 | 1.5 | LS7 | 1 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY3x-6/120 | 120 | 2 | 6 | 1.4 | 11 | 3 | LS5 | 1,3 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY3x-10/120 | 120 | 2.9 | 10 | 2.7 | 15.4 | 5 | LS4 | 1 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) |
Ordering number | Nominal (rated) resistance | Dimensions [mm/inch] | Vmax | Solder terminals
| Preferred types | ||||||||||||
Measuring grid | Carrier | ||||||||||||||||
Ω | a1 | a2 | b | c | d | ||||||||||||
1-RY4x-3/120# | 120 | 0.8 | 3 | 0.8 0.031 | 7 0.276 | 7 0.276 | 1.5 | LS7 | - | ||||||||
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||||||||||
1-RY4x-6/120 | 120 | 2 | 6 | 1.4 0.055 | 11 0.433 | 11 0.433 | 3 | LS5 | 1 | ||||||||
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||||||||||
1-RY4x-10/120 | 120 | 2.9 | 10 | 2.7 0.106 | 15.4 0.606 | 15.4 0.606 | 5 | LS4 | 1 | ||||||||
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) |
Ordering number | Nominal (rated) resistance | Dimensions [mm/inch] | Vmax | Solder terminals are not compulsory | Preferred types | ||||
Measuring grid | Carrier | ||||||||
Ω | a1 | a2 | b | d | |||||
1-RY7x-3/120# | 120 | 0.8 | 3 | 0.8 0.031 | 6.9 0.272 | 1.5 | LS7 | - | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY7x-6/120 | 120 | 2 | 6 | 1.4 0.055 | 11 0.433 | 3 | LS5 | - | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY7x-10/120 | 120 | 2.9 | 10 | 2.7 0.106 | 15.5 | 5 | LS4 | - | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) |
Ordering number | Nominal (rated) resistance | Dimensions [mm/inch] | Vmax | Solder terminals are not compulsory
| Preferred types | ||||
Measuring grid | Carrier | ||||||||
Ω | a | b | c | d | |||||
1-RY8x-0.6/120# | 120 | 0.6 | 1.1 0.043 | 4.8 0.189 | 8.7 0.343 | 1.6 | LS7 | - | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY8x-1.5/120 | 120 | 1.5 | 1.2 0.047 | 8.2 0.323 | 14.6 0.575 | 2.5 | LS7 | 1 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY8x-3/120 | 120 | 3 | 1.1 0.043 | 9.7 0.382 | 14.6 0.575 | 3 | LS7 | 1,3 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY8x-6/120 | 120 | 6 | 3 0.118 | 13 0.512 | 22.9 0.902 | 7.5 | LS7 | 1 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY8x-1.5/350# | 350 | 1.5 | 1.6 0.063 | 8.2 0.323 | 14.6 0.575 | 5 | LS7 | - | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY8x-3/350 | 350 | 3 | 1.2 0.047 | 9.7 0.382 | 14.6 0.575 | 5.5 | LS7 | - | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY8x-6/350 | 350 | 6 | 2.8 0.11 | 13.1 0.516 | 22.9 0.902 | 13 | LS5 | 1 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) |
Ordering number | Nominal (rated) resistance | Dimensions [mm/inch] | Vmax | Solder terminals
| Preferred types | ||||
Measuring grid | Carrier | ||||||||
Ω | a | b | c | d | |||||
1-RY9x-1.5/120 | 120 | 1.5 | 1.3 0.051 | 9 0.354 | 8 0.315 | 1.5 | LS7 | 1 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY9x-3/120 | 120 | 3 | 1.3 0.051 | 9 0.354 | 9 0.354 | 2 | LS7 | 1,3 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY9x-6/120 | 120 | 6 | 2.6 0.102 | 12.5 0.492 | 11.4 0.449 | 4.5 | LS7 | 1,3 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY9x-10/120 | 120 | 10 | 4 0.157 | 17.5 0.689 | 16 0.63 | 7 | LS7 | 1 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY9x-1.5/350# | 350 | 1.5 | 1.5 0.059 | 8 0.315 | 9 0.354 | 2.5 | LS7 | 1 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY9x-3/350 | 350 | 3 | 1.5 0.059 | 9 0.354 | 9 0.354 | 3.5 | LS7 | 1,3 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY9x-6/350 | 350 | 6 | 2.6 0.102 | 12.5 0.492 | 11.4 0.449 | 6 | LS7 | 1,3 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY9x-10/350 | 350 | 10 | 4 | 17.6 | 16 | 11.5 | LS7 | - | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) |
Ordering number | Nominal (rated) resistance | Dimensions [mm/inch] | Vmax | Solder terminals
| Preferred types | ||||
Measuring grid | Carrier | ||||||||
Ω | a | b | c | d | |||||
1-RY10x-1.5/120 | 120 | 1.5 | 1.4 0.055 | 8.2 0.323 | 13.5 0.531 | 2.5 | LS7 | - | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY10x-3/120 | 120 | 3 | 1.1 0.043 | 9.7 0.382 | 13.5 0.531 | 3 | LS7 | 1, 3 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY10x-6/120 | 120 | 6 | 3 0.118 | 16.4 0.646 | 22.9 0.902 | 7.5 | LS4 | - | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY10x-1.5/350# | 350 | 1.5 | 1.4 0.055 | 8.2 0.3232 | 13.5 0.531 | 5 | LS7 | 1,3 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY10x-3/350 | 350 | 3 | 1.2 0.047 | 9.7 0.382 | 13.5 0.531 | 5.5 | LS7 | 1,3 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) | |||||||||
1-RY10x-6/350 | 350 | 6 | 2.8 0.11 | 16.4 0.646 | 22.9 0.902 | 12 | LS4 | 1,3,6 | |
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9) |

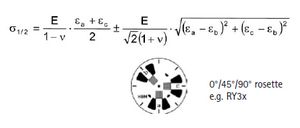

Le tre griglie di misura delle rosette sono contrassegnate dalle lettere a, b et c. Di conseguenza, le tre griglie della rosetta misurano le 3 deformazioni εa, εb, ed εc. Con la rosetta 0°/45°/90°, le sollecitazioni principali normali σ1 e σ2 si calcolano usando la seguente equazione:

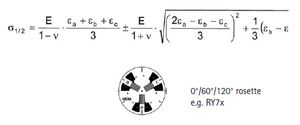

e con la rosetta 0°/60°/120°:
Le direzioni principali vengono determinate come segue. Si calcola prima la tangente dell'angolo ausiliario ψ. Con la rosetta 0°/45°/90° si usa l'equazione:
e con la rosetta 0°/60°/120° si usa l'equazione:
Nota: La tangente di un triangolo rettangolo è il rapporto del lato opposto (numeratore Z) col lato adiacente (denominatore N):
L'ambiguità della tangente rende necessaria la determinazione dei segni del numeratore (Z) e del denominatore (N) prima di effettuare il calcolo finale dei quozienti sopra citati. È importante determinare il segno perché questo è l'unico modo di conoscere in quale quadrante del cerchio risieda l'angolo ψ. Innanzi tutto, dal valore della tangente determinare il valore dell'angolo intermedio ψ:
Poi determinare l'angolo ϕ usando il seguente metodo:
Misurare l'angolo ϕ così trovato, partendo dall'asse della griglia di riferimento a e procedendo in senso matematicamente positivo (antiorario). L'asse della griglia di misura a forma un braccio dell'angolo ϕ. L'altro braccio indica la prima direzione principale. Essa è la direzione della sollecitazione principale normale σ1 (identica alla direzione principale della deformazione ε1). Il vertice dell'angolo si trova nell'intersezione dell'asse della griglia di misura. La seconda direzione principale (la direzione della sollecitazione principale normale σ2) ha l'angolo ϕ+90°.
La griglia di misura è di Costantana; il materiale di supporto della griglia è di Poliammide.
Gli estensimetri RY6 / RY8 sono disponibili anche con cavetti di collegamento! Una soluzione con molti vantaggi: Non è richiesta alcuna saldatura nel punto di misura, lunghezza del cavo disponibile da 0,5 m a 10 m, spina RJ11 su richiesta. Il mantello di Fluoropolymer impedisce l'incollamento del cavo durante l'installazione. Una pratica soluzione per Voi… !
To optimize the measuring point documentation each strain gauge includes two stickers which can be placed next to the measuring point and near the measuring amplifier. Benefit from the parameter information directly in the measurement setup:
Please note: newly produced strain gauges all come with the sticker in stock, strain gauges still in stock do not have this feature yet.
