Torsiometro a flangia T40 con il Sistema PMX

Questa è una guida rapida per collegare un torsiometro a flangia  T40 al Sistema PMX.

Componenti richiesti

  • 1 x Sistema PMX (compresa alimentazione e cavo Ethernet)
  • 1 x Torsiometro a flangia T40
  • 1 x Alimentatore del sensore
  • 1 x Cavo:1-KAB153-6 (coppia)
  • 1 x Cavo:1-KAB164-6 (velocità ed angolo)

Torsiometro a Flangia T40

Spina 1: 1-KAB153-6 (coppia)

Spina 2: 1-KAB154-6 (velocità); 1-KAB164-6 (velocità ed angolo)

Il sensore usato in quest'esempio è un T40B con:

  • Coppia Nominale:       100 Nm
  • Massima Velocità:      20 000 giri/minuto
  • Segnale Shunt:           49,38 Nm

Cablaggio dei connettori

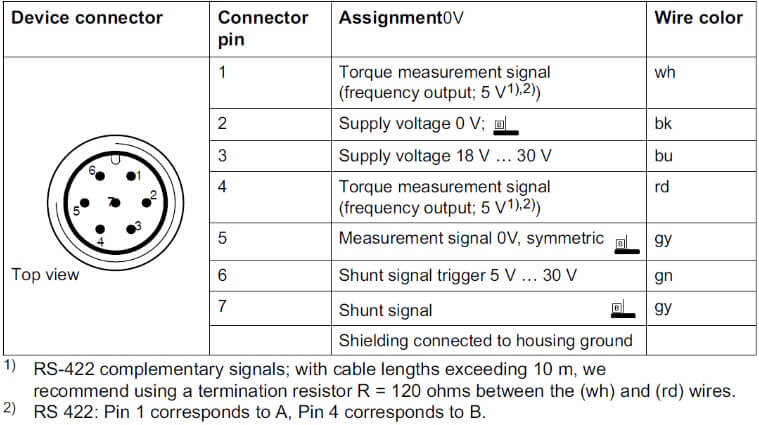

Spina 1:

Tensione di alimentazione e segnale di uscita in frequenza

Spina 2:

Segnale di uscita della velocità rotazionale, impulso di riferimento (opzionale)

Collegamento del T40 al modulo PX460

  • Il cavo 1-KAB153-6 collega la Spina 1 (sensore T40) ai canali 1/2 del modulo PX460 (PMX)
  • Il cavo 1-KAB164-6 collega la Spina 2 (sensore T40) ai canali 3/4 del modulo PX460 (PMX)
  • L'alimentatore del sensore è collegato ai canali 1/2

Figura: PX460 – un torsiometro a flangia, coppia, velocità ed angolo / senso di rotazione

Configurazione del Sistema PMX con il torsiometro a flangia già connesso

  • Canale 1 (spina superiore del PX460): coppia, frequenza centrale di 10 kHz, coppia nominale di 1 kNm
  • Canale 2 (spina superiore del PX460): non usata
  • Canale 3 (spina inferiore del PX460): velocità in giri/minuto, encoder 1024
  • Canale 4 (spina inferiore del PX460): angolo in gradi; risoluzione 4x, perciò 4096 impulsi = 360°

I valori misurati fluttuano all'intorno di quelli effettivi a seconda del principio di misura (conteggio impulsi). Pertanto impostare il filtro provvisoriamente su 500 Hz e poi adattarlo all'applicazione.

  • Caricare il PMX nel Browser (pmx/)
  • Scegliere il Livello Utente Amministratore (Administrator User Level)
  • Scegliere lo Slot con il modulo PX460 (qui: 4)
  • Applicare le impostazioni (Settings) secondo la figura sottostante

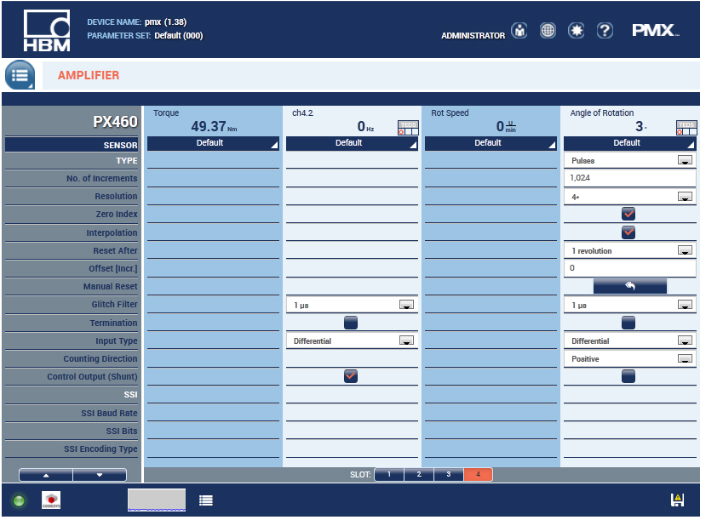

Uso del Segnale di Shunt

Effettuare le impostazioni (settings) secondo la figura sottostante

Calcolo della Potenza mediante i Canali di Calcolo

Equazione per calcolare la potenza:

Unità:

P: W

M: Nm

n: giri/minuto

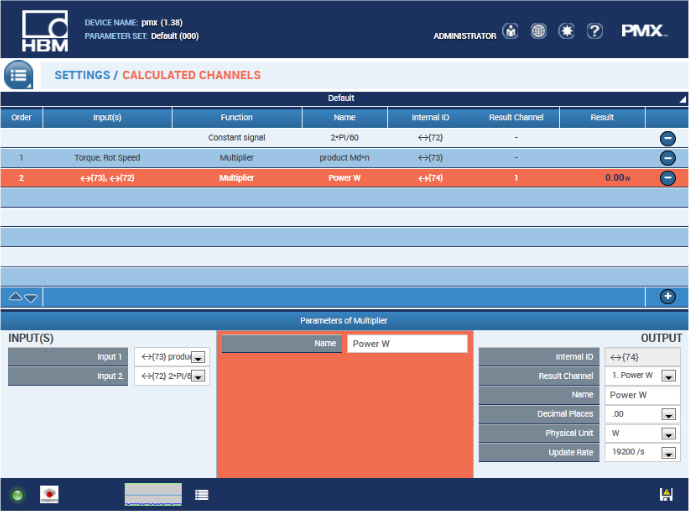

  • Scegliere i Canali di Calcolo tramite le impostazioni (Settings)
  • Il fattore è rappresentato da un segnale costante (qui: InternalID {72})

I fattori coppia e velocità vengono moltiplicati (qui: Internal ID {73})

La potenza viene calcolata moltiplicando i canali interni anzi menzionati

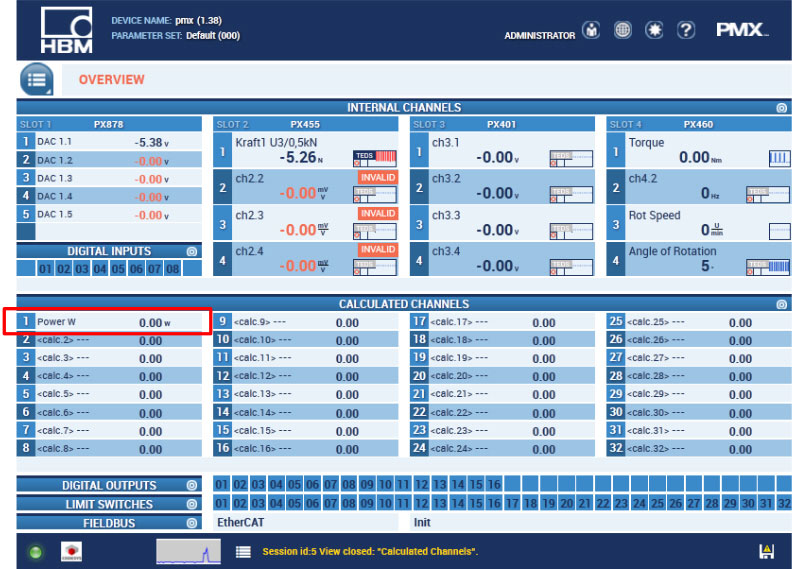

Il risultato è mostrato nel Canale di Calcolo 1.

Avviso Legale

Questi esempi sono puramente illustrativi. Essi non possono essere perciò utilizzati quale base per eventuali diritti di garanzia o di responsabilità.
