民間最大級-HBMのトルク校正なら、0.2 N・mから400 kN・mまでをサポート

HBM校正試験所が最高レベルのトルク校正サービスを提供

  • 極めて広い計測範囲、民間最大級の校正試験所を保有し世界中でサービスを展開
  • 追加費用なしで計測チェーン全体を校正(第三者製品も含む)
  • 1977年以来の実績: トルク変換器、トルクセンサ、トルク計測チェーンの校正に長年の実績
  • 工業用センサの費用対効果に優れた校正から、最高精度のトランスファ標準による校正まで提供
  • ワーキングスタンダード校正

トレーサビリティ

  • ISO17025証明
  • ドイツの計量標準管理センター(PTB)へダイレクトにトレース可能
  • 独立の専門家による校正試験所の定期検査

最小の計測不確かさによる校正証明書発行、国家基準器までトレース可能

高精度

  • 最小の計測不確かさの校正マシン(私立校正ラボとしては)
  • 最大25 kNの実荷重式校正マシン(実荷重:地域の重力圏によって適用される質量により発生する力)。民間校正試験所としては最高レベルの設備を保有。
  • 最高0.008%のマシン精度
  • 最大容量400 kN・mで計測不確かさ0.1%

データシートの仕様ではなく、実際のセンサを使用して計測の不確さの評価を実施

バリエーション

HBMが提供できる校正の種類

  • DIN 51309
  • VDI/VDE2646
  • ワーキングスタンダード校正

用途にあわせて選択:校正対象は計測チェーンですか?それともセンサですか? 最高レベルのDIN51309もしくはVDI/VDE2646でしょうか?用途やご既往に合わせて選択ください。 HBMのエンジニアがいつでもご相談お受けします。

HBMトルク校正サービス

  • DIN 51309
  • VDI/VDE2646
  • EURAMET cg-14
  • DAkkS-DKD-R 3-5
  • ワーキングスタンダード校正

認定書を見る





トルク校正機 20 N·m

ワーキングスタンダード校正用。HBMのトルクセンサの開発と製造にも使用されています

ステップ: 0.2; 0.4; 0.5; 0.6; 0.8; 1.0; 1.2; 1.6; 2.0; 2,5; 3; 4; 5; 6; 8; 10; 12; 16; 20 N·m

不確かさ(計測値の%):
0.2 - 20 N·m: ±0.4 %

トルク校正機 200 N·m

DAkkS認定およびワーキングスタンダード校正用。HBMのトルクセンサの開発と製造にも使用されています

ステップ:
2; 4; 5; 6; 8; 10; 12; 16; 20; 25; 30; 40; 50; 60; 80; 100; 120; 160; 200 N·m

不確かさ(計測値の%):
2-200 N·m: ±0.04 %

トルク校正機 1 kN·m

DAkkS認定およびワーキングスタンダード校正用。HBMのトルクセンサの開発と製造にも使用されています

ステップ:from 5 N·m to 1000 N·m in steps of 1 N·m each.

不確かさ(計測値の%):
5 N·m - 1 kN·m : ±0.01 %

トルク校正機  20 kN·m

校正試験所(DAkkS)ならびにワーキングスタンダード校正用。HBMのトルクセンサの開発と製造にも使用されています

ステップ:
50; 100; 150; 200; 250; 300; 400; 500; 600; 800 N·m; 1; 1.2; 1.6; 2; 2.5; 3; 4; 5; 6; 8; 10; 12; 16; 20 kN·m

不確かさ(計測値の%):
50-200 N·m: ±0.04 %
250-20000 N·m: ±0.02%

トルク校正機 25 kN·m

DAkkS認定およびワーキングスタンダード校正用。HBMのトルクセンサの開発と製造にも使用されています

ステップ:from 100 N·m to 25 kN·m in steps of 100 N·m each.

不確かさ(計測値の%):
100 N·m - 20 kN·m ± 0.008%
20,1 kN·m - 25 kN·m ± 0.01%

トルク校正機 50 kN·m

ワーキングスタンダード校正用。HBMトルクセンサ製造用に使用されています

ステップ: 500 N·m to 50 kN·m

不確かさ(計測値の%):
500 N·m - 50 kN·m: ±0.2 %

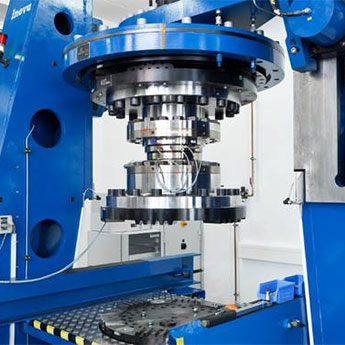

トルク校正機 400 kN·m

DAkkS認定およびワーキングスタンダード校正用。HBMのトルクセンサの開発と製造にも使用されています

ステップ: 3 kN·m to 400 kN·m in steps of 1 kN·m each.

不確かさ(計測値の%):
3 kN·m - 20 kN·m: ±0.15 %
20 kN·m - 400 kN·m: ±0.1 %

Torque calibration table

HBM校正証明書の見本

HBM校正証明書の見本をご覧ください。HBM校正試験所で行われた全ての計測量の校正証明書をPDFでダウンロードできます。



ここからダウンロード
