PACEline CFW はとても信頼性が高いセンサで、工場内の厳しい環境下でも確実な試験結果を提供します。 CFW はその小さなサイズに関わらず、効果的なプラグ保護を保持した初めてのピエゾ式フォースワッシャです。 - それはスムースに長期間使用するためには必要不可欠なものです。

PACEline CFW ピエゾ式フォースワッシャは、安全性だけでなく確実性も提供します。その革新的なデザインは、お客様の製造工程モニタリングデータを3倍高い確実性があるものにし、お客様が試験結果を信頼できるようにします。

  • 従来のワッシャ型圧電式力センサに比べより良い非直線性 - 分割ダイヤフラムによる計測体の特別設計によって実現しました。
  • 力が中心に導入されなくても完璧な試験結果 - 小型の機械設計には朗報です。
  • 高いねじり剛性により内径または外径を通してセンサの芯出しが可能 - ヒステリシスエラーを発生させることはありません。

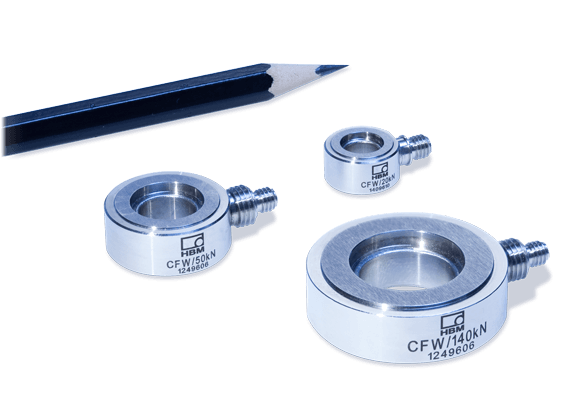

PACEline CFW は現在、定格 (公称) 力 20kN, 50 kN, 100kN, 140 kN190kN をご用意しています。出力信号は定格(公称)力によるのではなく、導入される力によるため、CFWは過負荷に対して大変高い耐性を持っています (定格 (公称) 力の独立)。 このため CFW は取り付け取り外しによる精度や分解能のロスを防ぎます。

ワッシャ型圧電式力センサCFWの横断面図: 対称なデザインが素晴らしい非直線性を確実にします。

新登場: ワッシャ型圧電式力センサCFW/100 kN と CFW/190 kN

ワッシャ型圧電式力センサCFWに新しく 定格(交渉)力(rated) 100 kN と 190 kN が加わりました。他のCFWファミリが持っている特徴をもちらん網羅しています:

  • 素晴らしい非直線性を実現させる対称設計
  • 高い品質
  • 許容温度範囲 -40 ~120 °C

HBMはCFW センサに最適なチャージアンプ CMA と CMD もご提供しております:

ワッシャ型圧電式力センサCFW は、CMA チャージアンプと一緒にご利用いただくことで、 PACEline 圧電式力計測チェーン として完璧なソリューションとなります:

ワッシャ型圧電式力センサCFW -  HBMの PACEline ファミリの中で、特に組立や試験の工程で確実な計測を行えます。そのコンパクトなデザインは、その他の幅広い用途にもご利用いただけます。

Accessories and Cables

Accessories

CSB4/1 summing box

Simplify the installation of piezoelectric sensors. The CSB4/1 summing box enables up to four piezoelectric sensors to be connected in parallel to an amplifier input. It can be fastened with screws and features electrical isolation of enclosure and sensor shielding.

CSB4/1 - Data sheet

CSB4/1 - Operating manual

Cables

All cables for piezoelectric transducers from HBM are particularly noise-free and can be used over the sensors' entire temperature range.

The main specifications at a glance:

  • Temperature range: -55 to +200 degrees C
  • Shielding: Semi-conducting intermediate layer, silver-coated copper braid
  • Sheath: FPM
  • Triboelectric noise: Maximum 1 pC
  • Insulation at 20°C: 1014 ohms
  • Impedance: 50 ± 5 ohms
  • Outside diameter: 1.9 mm
  • Bending radius: 10 mm
  • Insulator: PTFE



Our range of accessories is constantly being extended and currently comprises the following cables:

1-CCO

  • Adapter for connecting two cables with 10-32UNF connector
  • Sockets at both ends
  • For extending piezoelectric cables





1-KAB143

  • Cable length: 2, 3 or 7 m
  • 10-32 UNF plug on both sides
  • Suitable for all sensors with plug, CSB summing box and CMA amplifier

1-KAB145

  • Cable length: 0,2 or 3 m
  • 10-32 UNF plug on both sides, however, compared to 1-KAB143 with massive plug protection
  • O-ring seal at sensor for extremely harsh conditions of use
  • Suitable for all sensors with plug, CSB summing box and CMA amplifier

1-KAB176

  • Cable length: 2 or 3 m
  • One side with type 10-32 UNF plug, other cable side with BNC plug
  • For connection of all sensors with plug, CSB summing box and CMD digital charge amplifier

主な特徴

主な特徴:

  • 高い安定性を保つ相対的デザイン
  • 定格 (公称) 力: 20 kN, 50kN, 100kN, 140kN, 190 kN
  • 高い遮断周波数
  • 堅牢なチャージケーブル接続

ワッシャ型力センサ用取付補助具

ワッシャ型圧電式力センサにはプレストレスが必要です。新しいCPSプレストレスセットによって、簡単に恒久的なプレストレスを付加できます。ステンレス製で、必要な硬度と、一般的なプレストレスと一致したボルトピッチがサポートされています。

プレストレスセットにはボルトワッシャおよびナットが1つずつ含まれます。以下に、その組立図を示します。
