열악한 환경에서도 안정적이고 데이터값 도출
PAD – 아날로그 트랜스듀서 및 로드셀을 디지털 세계에 완벽하게 연결

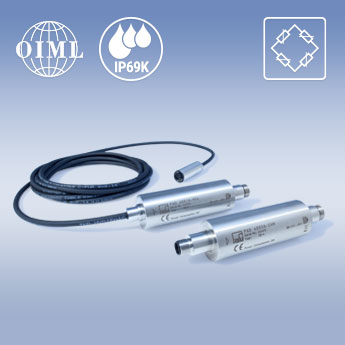

PAD 디지털 앰프 전자 장치를 사용하면 M12 플러그를 사용하여 간단히 수동 센서를 디지털로 변환할 수 있습니다. (플러그 앤 플레이 원리를 기반) 따라서 효율적은 비용으로 빠르게 디지털로 전환됩니다. "튜브의 전자 장치"인 PAD는 컴팩트한 스테인리스 스틸 인클로저로 제공되므로 액체와 먼지로부터 이상적으로 보호됩니다. 또한 PAD는 까다로운 환경에서도 최대 정밀도를 제공합니다 (최대 IP68 / IP69K 보호 수준).
- 정확도 등급 : 0.01, OIML R76에 따라 6000 d, 클래스 III, IIII에 대한 테스트 보고서 포함
- 인터페이스 : RS485 (4 선, 전이중) 및 CANopen
높은 측정 품질
2mV/V에 대해 최대 5,120,000 자리의 측정 value resolution을 가지고 있습니다. 또한 옵션인 자동 필터를 사용해 완전한 측정 신호 컨디셔닝을 하기 때문에, 강한 진동으로 인한 간섭에서도 정밀도가 보장됩니다. IP68 / IP69K 보호 등급. OIML R76에 따른 6000 d, 클래스 III, IIII에 대한 테스트 보고서.
플러그 앤 플레이
PAD는 M12 플러그를 사용하여 로드셀 또는 기타 스트레인 게이지 센서에 쉽게 연결할 수 있습니다. "무균"애플리케이션은 PW27, PW29 및 PW37 로드셀과 결합하여 구현할 수 있습니다. 애플리케이션에 따라 센서 가까이에 설치하거나 제어 캐비닛에 원격으로 설치할 수 있습니다.
매력적인 가격으로 높은 성능을 가지고 있으며, 범용적으로 바로 사용할 수 있습니다.
편리한 통합
PAD 트랜스듀서 전자 장치는 RS485(4와이어, 모두 이중) 및 CANopen 인터페이스를 사용하여 다양한 시스템 환경에 편리하게 통합될 수 있습니다. 이 장치는 PC와 무료 PanelX 소프트웨어를 통해 진행됩니다.
디지털 계량 기술로 쉽게 전환할 수 있습니다.
