Gravador Transiente Autônomo e Sistema Isolador ISOBE5600: Medições de até 100MS/s

Os sistemas de medição e transmissão de dados da série ISOBE5600 fornecem excelentes resultados de medição, inclusive em ambientes com interferência eletromagnética.

O gravador transiente autônomo ISOBE5600m é ideal para testar impulsos atmosféricos, de corrente e sistemas comutadores no desenvolvimento de aplicações e certificações em laboratórios de alta potência. O poderoso software Perception da HBM permite excelente integração entre hardware e software. O gravador transiente compreende o sistema completo de medição com memória integrada para garantir máxima precisão na medição de dados transmitidos digitalmente.

O sistema isolador ISOBE5600r é a solução ideal para sistemas de medição existentes e permite uma transmissão rápida e segura de dados digitais medidos, devido ao isolamento de fibra ótica.

  • Resolução: 14 bit
  • Taxa de amostragem por canal: 100MS/s
  • Faixa de entrada: de 100mV até 50 volts

Seguro

  • Proteção especial contra interferência eletromagnéticas, devido à isolação de fibra ótica;
  • Ampla largura de banda de até 25MHz;
  • Alta qualidade de sinal;
  • Unidade receptora com memória de 128-MS (256MB) (quando usado como um gravador transiente).

Excelente qualidade dos dados medidos, devido à transmissão digital de dados via fibra ótica.

Rápido

  • Alta taxa de transmissão de até 100MS/s;
  • Largura da banda de medição de 200MHz.

Rápida transmissão de dados para resultados imediatos.

Fácil de usar

  • Análise direta de dados usando o software Perception, especialmente projetado para aquisição de dados de alta velocidade (quando usado como um gravador transiente);
  • Instalação rápida e fácil;
  • Alimentação por bateria ou via rede elétrica;
  • É possível realizar medição sem aterramento em qualquer potencial.

Conveniente de usar, devido à fácil integração e software correspondente.

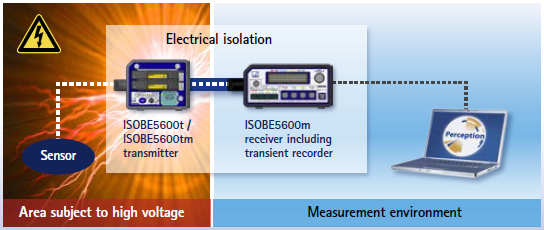

ISOBE5600 como sistema de gravação transiente.
A isolação galvânica da fibra ótica permite que o transmissor envie com segurança os dados de medição do local sujeito a alta tensão até o receptor.

2 Versões: Sistemas de Isolação e Gravador Transiente

Transmissor:

  • Alimentado por bateria (ISOBE5600t) para aplicações de alta tensão;
  • Alimentado por rede elétrica (ISOBE5600tm) para aplicações de média tensão.

Receptores:

  • Receptor ISOBE5600m para uso como gravador transiente;
  • Receptor ISOBE5600r para uso como sistema isolador.

Encontre mais detalhes no data sheet.
