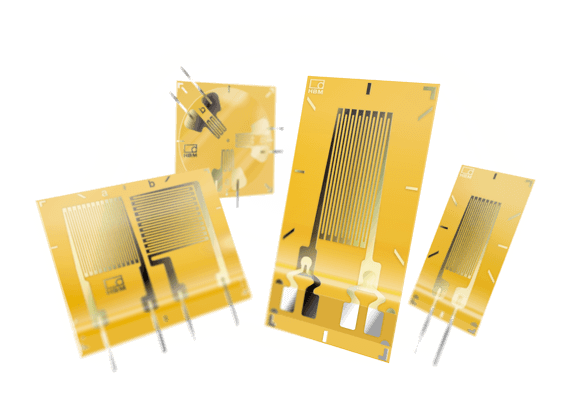

The C Series strain gauges are the ideal choice for structural tests at exceptional temperature conditions. They have an enormous temperature range and measure precisely even at very low temperatures down to -269 ° C. For a good mechanical flexibility, as well as flexibility and optimum adaptation to the material to be measured, the measuring grid of the C Series consists of a chrome-nickel special alloy on a polyimide foil.

Strain gauges of the C Series have an extremely wide temperature range at a very good price-performance ratio. The strain gauges of the C Series are available with three different geometries and are used, for example, in research and development, in the automotive industry, as well as in power plants and superconductors.

  • Temperature range: -269 to +250 ° C
  • Resistance: 120 and 350 Ohm
  • Measuring grid lengths: 1.5 to 10 mm

We offer you strain gauges (SGs) in various geometries and sizes, available with temperature responses adapted  to the following materials:

  • Ferritic steel (10.8 ppm/K; 6.0 ppm/°F); temperature matching codes: 1
  • Aluminum (23 ppm/K; 12.8 ppm/°F); temperature matching codes: 3

Insert the temperature matching code in place of the placeholder “x” to get the ordering number of the strain gage you need.

Strain gauges available in 120 and 350 Ohms

Measuring grid consists of chrome-nickel special alloy, measuring grid carrier is polymide

Fast delivery for preferred strain gauge types -  available from stock!

Medição da força de tração usando strain gages da série C em baixas temperaturas (permafrost)

Strain Gages da Série C: Faixa de temperatura de até -269°C

Os strain gages da Série C são a escolha ideal para ensaios estruturais a condições excepcionais de temperatura. Possuem uma ampla faixa de temperatura e medem de forma precisa mesmo a temperaturas muito baixas de até -269°C. Para uma boa flexibilidade mecânica, bem como flexibilidade e excelente adaptação ao material a ser medido, o grid de medição da Série C consiste em uma liga especial de cromo-níquel em uma folha de poliamida.

Os strain gages da Série C possuem uma faixa de temperatura extremamente ampla a uma excelente relação custo-benefício. Eles estão disponíveis em três diferentes geometrias e são usados, por exemplo, em pesquisa e desenvolvimento, na indústria automotiva, bem como em usinas e em supercondutores.

  • Faixa de temperatura: desde -269°C até +250°C
  • Resistência: 120Ohm e 350Ohm
  • Comprimentos do grid de medição: de 1,5mm até 10mm

Flexível

  • Excelente ciclo de fadiga;
  • Faixa de medição feita de liga especial de cromo-níquel;
  • Material portador robusto de poliamida para alta flexibilidade.
white check mark in green circle

Resultados precisos de medição, graças às suas excelentes propriedades mecânicas.

Resistente à Temperatura

  • Faixa de medição extremamente ampla, desde -269°C até 250°C;
  • Flexível, mesmo em temperaturas muito altas ou muito baixas;
  • Baixo erro de sinal de medição em toda a faixa de temperatura.
white check mark in green circle

Alta precisão de medição, mesmo a temperaturas extremas, graças ao seu design resistente à temperatura.

Variável

  • 3 diferentes geometrias (linear, roseta e roseta T);
  • Disponível com vários ajustes de temperatura;
  • Adesivos apropriados para condições extremas disponíveis;
  • Fácil de usar.
white check mark in green circle

Perfeitamente adaptável para inúmeras aplicações graças à configuração individual.



Ordering number

Nominal (rated) resistance

Dimensions [mm/inch]

Solder terminals

Preferred types

Measuring grid

Carrier

[Ω]

a

b

c

d




1-LC11-3/120
Steel

120

3
0.118

3.3
0.13
8.5
0.335
5.5
0.217
LS5 1
1-LC11-6/120
Steel
120

6
0.236

3.2
0.126
12
0.472
5.5
0.217
LS5 1
1-LC1x-10/120

120

10
0.394

3.2
0.126
16
0.63
5.5
0.217
LS5 -
 1-LC1x-1.5/350 350 1.5
0.059

3.3
0.13

6.4
0.252
5.5
0.217
LS5 1
 1-LC1x-3/350 350 3
0.118
3.4
0.134
8.5
0.335
5.5
0.217
LS5 1
 1-LC1x-6/350 350 6
0.236
3.3
0.13
12
0.472
5.5
0.217
LS5 1
 1-LC1x-10/350 350 10
0.394
3.3
0.13
16
0.63
5.5
0.217
LS5 1







Ordering number

Nominal (rated) resistance

Dimensions [mm/inch]

Solder terminals

Preferred types

Measuring grid

Carrier

[Ω]

a

b

c

d



1-LC6x-3/350

350

3
0.118

3.4
0.134

11
0.433
8
0.315
- 1

1-LC6x-6/350

350

6
0.236

3.4
0.134
14
0.551
8
0.315
- -



Ordering number

Nominal (rated) resistance

Dimensions [mm/inch]

Solder terminals





Preferred types

Measuring grid

Carrier

[Ω]

a

b

c



1-XC1x-1.5/350

350

1.5
0.059

1.5
0.059
6
0.236
LS5 -

1-XC1x-3/350

350

3
0.118

3.3
0.13
10
0.394
LS7 1

1-XC1x-6/350

350

6
0.236

6.4
0.252
16
0.63
LS4 -







Ordering number

Nominal (rated) resistance

Dimensions [mm/inch]

Solder terminals

Preferred types

Measuring grid

Carrier

[Ω]

a1

a2

b

c

d



1-RC1x-4/350

350

1.2
0.047

4
0.157

1.1
0.043

8
0.315
8
0.315
LS7 1

1-RC1x-6/350

350

2
0.079

6
0.236

1.3
0.051
11
0.433
11
0.433
LS5 -
