Rosetas de strain gauge RY com 3 grades de medição para análise de estados de estresse biaxial com direções principais desconhecidas

Os strain gauges RY têm 3 grades de medição dispostas em um ângulo de 0° / 45° / 90° (tipos RY1, RY3, RY8, RY9, RY10) ou 0° / 60° / 120° (tipos RY4, RY7). Estes strain gauges (SGs) são uma escolha apropriada para analisar o estado de estresse biaxial com direções principais desconhecidas.

Com estes tipos oferecemos-lhe medidores de tensão (SG) em várias geometrias e tamanhos, cada um disponível com respostas de temperatura adaptadas aos seguintes materiais:

  • Aço ferrítico (10,8 ppm / K; 6,0 ppm / ° F); códigos de correspondência de temperatura: 1

  • Alumínio (23 ppm / K; 12,8 ppm / ° F); códigos de correspondência de temperatura: 3

  •

    Aço austenítico (16 ppm / K, 8,9 ppm / ° F); códigos de correspondência de temperatura: 5

  • Sílica / composto (0,5 ppm / K; 0,3 ppm / ° F); códigos de correspondência de temperatura: 6

  • Titânio e ferro fundido cinzento (9 ppm / K; 5,0 ppm / ° F); códigos de correspondência de temperatura: 7

  • Plástico (65 ppm / K; 36,1 ppm / ° F); códigos de correspondência de temperatura: 8

  • Molibdênio (5,4 ppm / K; 3,0 ppm / ° F); códigos de correspondência de temperatura: 9

Insira o código de correspondência de temperatura no lugar do espaço reservado "x" para obter o número de pedido da medição de tensão que você precisa. Os strain gauges com # caracterizados só estão disponíveis em opções para alumínio, aço ferrítico e austenítico.

Economize tempo e esforços: os strain gauges RY8 estão disponíveis como versões pré-cabeadas com cabo de conexão

Strain gauges disponíveis em 120 e 350 Ohms

Grade de medição em constantan, base da grade em poliamida

Entrega rápida para tipos padrão de strain gauge - disponíveis em estoque!



Ordering number

Nominal (rated) resistance

Dimensions [mm/inch]

Solder terminals

Preferred types

Measuring grid

Carrier

[Ω]

a1

a2

b

c

d




1-RY1x-3/120#

120

0.8
0.031

3
0.118

0.8
0.031
7
0.276
7
0.276
LS71
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)
1-RY1x-6/120

120

2
0.079

6
0.236

1.4
0.055
11
0.433
11
0.433
LS51,3
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY1x-10/120

120

2.9
0.114

10
0.394

2.7
0.106
15.4
0.606
15.4
0.606
LS41
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)





Ordering number

Nominal (rated) resistance

Dimensions [mm/inch]

Solder terminals are not compulsory

Preferred types

Measuring grid

Carrier

[Ω]

a1

a2

b

d



1-RY3x-3/120#

120

0.8
0.031

3
0.118

0.8
0.031

6.9
0.272

LS7

1

Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY3x-6/120

120

2
0.079

6
0.236

1.4
0.055

11
0.433

LS5

1,3

Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY3x-10/120

120

2.9
0.114

10
0.394

2.7
0.106

15.4
0.606

LS4

1

Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)





Ordering number

Nominal (rated) resistance

Dimensions [mm/inch]

Solder terminals





Preferred types

Measuring grid

Carrier

[Ω]

a1

a2

b

c

d



1-RY4x-3/120#

120

0.8
0.031

3
0.118

0.8
0.031
7
0.276
7
0.276
LS7-
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY4x-6/120

120

2
0.079

6
0.236

1.4
0.055
11
0.433
11
0.433
LS51
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY4x-10/120

120

2.9
0.114

10
0.394

2.7
0.106
15.4
0.606
15.4
0.606
LS41
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)


Ordering number

Nominal (rated) resistance

Dimensions [mm/inch]

Solder terminals are not compulsory

Preferred types

Measuring grid

Carrier

[Ω]

a1

a2

b

d



1-RY7x-3/120#

120

0.8
0.031

3
0.118

0.8
0.031
6.9
0.272
LS7-
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY7x-6/120

120

2
0.078

6
0.236

1.4
0.055
11
0.433
LS5-
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY7x-10/120

120

2.9
0.114

10
0.394

2.7
0.106

15.5
0.606

LS4

-

Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)





Ordering number

Nominal (rated) resistance

Dimensions [mm/inch]

Solder terminals are not compulsory





Preferred types

Measuring grid

Carrier

[Ω]

a

b

c

d



1-RY8x-0.6/120#

120

0.6
0.024

1.1
0.043
4.8
0.189
8.7
0.343
LS7-
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY8x-1.5/120

120

1.5
0.059

1.2
0.047
8.2
0.323
14.6
0.575
LS71
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY8x-3/120

120

3
0.118

1.1
0.043
9.7
0.382
14.6
0.575
LS71,3
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY8x-6/120

120

6
0.236

3
0.118
13
0.512
22.9
0.902
LS71
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY8x-1.5/350#

350

1.5
0.059

1.6
0.063
8.2
0.323
14.6
0.575
LS7-
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY8x-3/350

350

3
0.118

1.2
0.047
9.7
0.382
14.6
0.575
LS7-
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY8x-6/350

350

6
0.236

2.8
0.11
13.1
0.516
22.9
0.902
LS51
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)





Ordering number

Nominal (rated) resistance

Dimensions [mm/inch]

Solder terminals





Preferred types

Measuring grid

Carrier

[Ω]

a

b

c

d



1-RY9x-1.5/120

120

1.5
0.059

1.3
0.051
9
0.354
8
0.315
LS71
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY9x-3/120

120

3
0.118

1.3
0.051
9
0.354
9
0.354
LS71,3
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY9x-6/120

120

6
0.236

2.6
0.102
12.5
0.492
11.4
0.449
LS71,3
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY9x-10/120

120

10
0.394

4
0.157
17.5
0.689
16
0.63
LS71
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY9x-1.5/350#

350

1.5
0.059

1.5
0.059
8
0.315
9
0.354
LS71
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY9x-3/350

350

3
0.118

1.5
0.059
9
0.354
9
0.354
LS7

1,3

Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY9x-6/350

350

6
0.236

2.6
0.102
12.5
0.492
11.4
0.449
LS71,3
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY9x-10/350

350

10
0.394

4
0.157

17.6
0.693

16
0.63

LS7

-

Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)


Ordering number

Nominal (rated) resistance

Dimensions [mm/inch]

Solder terminals





Preferred types

Measuring grid

Carrier

[Ω]

a

b

c

d



1-RY10x-1.5/120

120

1.5
0.059

1.4
0.055
8.2
0.323
13.5
0.531
LS7-
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY10x-3/120

120

3
0.118

1.1
0.043
9.7
0.382
13.5
0.531
LS71, 3
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY10x-6/120

120

6
0.236

3
0.118
16.4
0.646
22.9
0.902
LS4-
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)
1-RY10x-1.5/350#

350

1.5
0.059

1.4
0.055
8.2
0.3232
13.5
0.531
LS71,3
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY10x-3/350

350

3
0.118

1.2
0.047
9.7
0.382
13.5
0.531
LS71,3
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)

1-RY10x-6/350

350

6
0.236

2.8
0.11
16.4
0.646
22.9
0.902
LS41,3,6
Steel (1) | Aluminum (3) | Austenitic Steel (5) | Silica / composite (6) | Titanium (7) | Plastic (8) | Molybdenum (9)



Notas Sobre o Cálculo das Primeiras e Segundas Tensões Principais

Os 3 grids de medição da roseta são designados pelas letras A, B e C. Assim, as 3 tensões εa, εb, e εc são medidas com uma roseta de 3 grids de medição. As principais tensões normais σ1 e σ2 são calculadas para a roseta de 0°/45°/90° utilizando a fórmula:

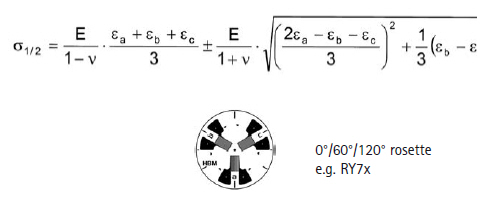

e para a roseta de 0°/60°/120°:

As principais direções são determinadas abaixo. Primeiro a tangente de um ângulo ψ auxiliar é calculada. Para a roseta de 0°/45°/90°, utilizando a fórmula:

e para a roseta de 0°/60°/120°, de acordo com a fórmula:

Nota: A tangente de um ângulo em um triângulo retângulo é a relação do lado oposto (numerador N) para o lado adjacente (denominador D):

Esta ambiguidade da tangente torna-se necessária para determinar os sinais do numerador (N) e denominador (D) antes de efetuar o cálculo final dos dois quocientes acima mencionados. É importante determinar o sinal, porque esta é a única maneira de saber qual quadrante do círculo ψ o ângulo será encontrado. Primeiro, determine o valor do ângulo ψ intermediário a partir do valor da tangente:

Então determine o ângulo ϕ usando a seguinte abordagem:

Aplicar o ângulo φ que é encontrado desta maneira a partir do eixo do grid de medição de referência a numa direção matematicamente positiva (sentido anti-horário). O eixo do grid de medição a forma um braço de ângulo φ. O outro braço representa a primeira direção principal. Esta é a direção da tensão normal principal σ1 (idêntica com a direção da tensão principal ε1). O ponto do ângulo está localizado na intersecção dos eixos dos grids de medição. A segunda direção principal (a direção da tensão normal principal σ2) tem o ângulo φ + 90°.

O grid de medição consiste numa constante; o material do portador do grid de medição é poliamida.

Os strain gages RY6/RY8 também vêm com um cabo de conexão! Uma solução prática com muitas vantagens:

  • Sem necessidade de solda no ponto de medição;
  • Disponível com cabos de 0,5m até 10m;
  • Com conector RJ11, quando solicitado.

Um fio de isolamento fluoropolímero no strain gage previne que o cabo dobre durante a instalação. Uma solução prática para você!

Simplified Documentation and Parameterization

To optimize the measuring point documentation each strain gauge includes two stickers which can be placed next to the measuring point and near the measuring amplifier. Benefit from the parameter information directly in the measurement setup:

  • QR code that directly links to the data sheet of the respective strain gauge
  • The product and production batch numbers
  • The k-factor and a additional space for your notes
  • QR code containing the values of the individual strain gauge to simplify computer-aided parameterization or documentation with a scanner

Please note: newly produced strain gauges all come with the sticker in stock, strain gauges still in stock do not have this feature yet.
