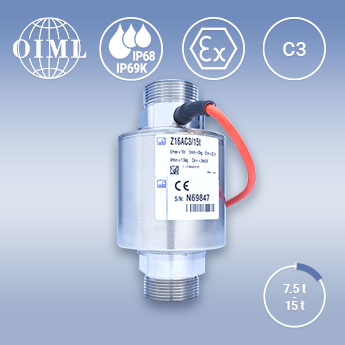

Célula de carga robusta para a pesagem de precisão de cargas suspensas

Com as novas células de carga bruta Z16A, a HBM apresenta uma solução única para a pesagem de cargas suspensas. Algumas das suas aplicações possíveis são a medição do nível de enchimento gravimétrico ou a dosagem com tanques de processo suspensos.

As células de carga bruta fabricadas em aço inoxidável Z16A são disponibilizadas com peso nominal de 7,5 t e de 15 t. Está disponível na versão com classe de precisão D1 e também C3, nos termos da OIML R60. Além disso, o Z16A é hermeticamente encapsulado e atinge o grau de proteção IP68/IP69K, o que possibilita a utilização em ambientes úmidos.

Através da sofisticação na aplicação de força, o Z16A adapta-se eficazmente para a montagem em suspenso de reservatórios de pesagem, correias de pesagem, balanças dosadoras e híbridas. A célula de carga é testada quanto à CEM, nos termos da OIML R60 (2006) e tem uma capacidade de carga de até 10 V/m.

O adaptador Z16A M36x3, fornecido como extra, serve para simplificar a integração mecânica. Em alternativa, estão disponíveis olhais articulados. Com tecnologia de seis condutores, são fornecidos diferentes comprimentos de cabos calibráveis. A flexibilidade reduz os custos de instalação sem influenciar a classe de precisão da célula de carga.

Capacidade máxima

7,5 t / 15 t

Classe de precisão

D1 / C3

Aprovações

OIML R60

Notas

Testado EMC (pela EN 45501)

Material

Aço inoxidável

Grau de proteção

IP68 (condições de teste mais rigorosos com 1 m de coluna de água / 100 horas) / IP69K (água a alta pressão, limpeza a vapor)

A célula de carga bruta Z16A é indicada para utilização em suspenso na medição do nível de enchimento gravimétrico. Para as uniões mecânicas, são fornecidos opcionalmente os correspondentes adaptadores.
