GN8101B, GN8102B, GN8103B: Cartões de entrada para sinais mecânicos e elétricos ultrarrápidos

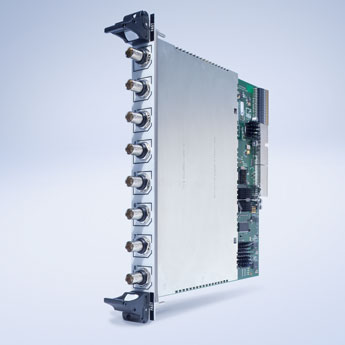

Os cartões de entrada de aquisição de dados (DAQ) GN8101B, GN8102B e GN8103B oferecem oito canais cada um a uma velocidade muito alta. Com filtragem anti-aliasing selecionável, largura de banda alta e amplificadores de entrada de baixo ruído com erro de 0,1%, estes cartões transformam a série Genesis HighSpeed em um gravador transitório extremamente rápido - por um preço surpreendentemente baixo por canal. Para obter a melhor resolução para cada configuração de velocidade, eles vêm nas três versões a seguir:

  • GN8103B: resolução de 14 bits com uma taxa de amostragem de 25 MS/s
  • GN8102B: resolução de 14 bits com uma taxa de amostragem de 100 MS/s
  • GN8101B: resolução de 14 bits com uma taxa de amostragem de 250 MS/s

O modo de resolução aprimorado aumenta a resolução de entrada para todos os modelos para 16 bits em velocidades mais baixas. A grande capacidade de memória de 8 GB por placa permite capturar eventos mais longos, enquanto o recurso de acionamento digital garante que os dados sejam adquiridos quando um evento ocorrer.

Alta Fidelidade de Sinal

  • Erro de 0.1%
  • Resolução de 14/15/16 bits; aumento dinâmico da resolução
  • Faixa de entrada de +/- 10 mV a +/- 100 V
  • Entrada em1 MOhm ou 50 Ohm
  • Filtro anti-aliasing analógico ou uso em Wideband
  • Filtros de sinal digitais Butterworth e Bessel

A aquisição confiável de dados pode ser alcançada mesmo em ambientes difíceis devido aos estágios de entrada com tecnologia de ponta

Aquisição Confiável

  • 8 canais para aquisição simultânea
  • Triggers digitais para cada canal
  • Até 200 triggers/s
  • 8 GB de memória RAM
  • Amostragem e trigger de sincronização entre cartões e entre mainframes (fibra óptica)
  • Dump de dados automático para disco rígido local ou PC

Nunca perca um evento novamente, nem perca dados depois, o que é garantido por uma estrutura construída para isto

Poderosa

  • Aquisição baseada em varredura ou streaming contínuo, mesmo simultaneamente
  • Mudança de taxa de amostragem no trigger
  • Exibição dos dados online
  • Velocidade de download extremamente rápida, até 400 MB/s para o PC
  • DSP para cálculos em tempo real (a uma velocidade reduzida)
  • Canais e saídas adicionais de contador / temporizador

Acesse diretamente os dados de interesse, combinando recursos de osciloscópio, registrador de transientes e recursos de DAQ
