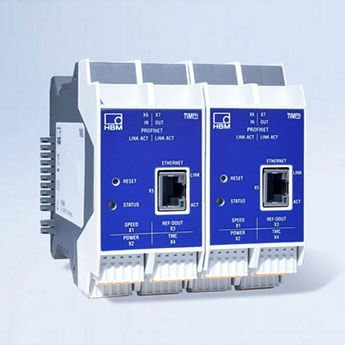

TIM-PN/E: Medições Digitais em Redes PROFINET e EtherCAT

 O condicionador digital TIM-PN/EC é extremamente rápido e ideal para aplicações altamente dinâmicas. Integra medições de torque e rotação em sistemas de alto nível de automação e controle em bancos de ensaios. O amplificador digital de dois canais também pode ser usado para transferir valores medidos, por exemplo, dos sensores de torque da série T40 para duas redes PROFINET e EtherCAT separadas, simultaneamente.

  • Classe de precisão HBM: 0,01
  • Taxa de ciclo bus: até 4kHz (PROFINET), ou 20kHz (EtherCAT)

Preciso

  • Alta precisão de 0,01% para transferência de dados;
  • Dupla faixa: Linearização para medição de faixa total e parcial;
  • Alta dinâmica para taxas máximas de amostragem no fieldbus: até 4kHz para rede PROFINET e 20kHz para redes EtherCAT.

Precisão de medição extremamente alta graças à capacidade em diferentes faixas de medição.

Pronto para Uso Imediato

  • Diagnóstico do processo de medição;
  • Servidor web integrado.

Fácil configuração sem necessidade de software adicional para rápida integração do sistema.

Flexível

  • Valores medidos de torque e rotação podem ser transferidos para diferentes redes PROFINET e EtherCAT simultaneamente, graças à função acopladora;
  • Sinal de torque: possui uma interface TMC (Torque Measurement Communication) digital e entrada para sinais de frequência;
  • Sinal de velocidade: pode ser conectado o sistema integrado de medição de rotação dos sensores de torque da HBM, assim como codificadores externos de rotação.

Dados confiáveis de medição com alta qualidade e resolução.

PROFINET Interface for Torque Measurement
Interface PROFINET
Interface Dupla PROFINET e EtherCAT
Interface de Conexão EtherCAT

Disponível para EtherCAT e PROFINET

  • Fácil combinação para configurações híbridas (EtherCAT e Profinet);
  • Fácil controle dos sensores digitais de torque T40B (via interface digital TMC);
  • Servidor web integrado.

Para mais informações, consulte o data sheet.

Documentação Técnica

Título / Descrição Idioma
Data Sheets
English
Japanese
German
English
Japanese
German
Instruções de Montagem
French, German, English
French, English, German
Acessórios
French
Certificados
Multi idiomas
Declaration of Conformity
Multi idiomas
Firmware

Firmware for TIM-EC Torque Interface Module for EtherCAT.

Installation Note: Please unzip all files before starting the installation.


Date: 08/2016
Version: 1.3
Size: 1 MB
Related Documents:
Multi idiomas

Firmware for TIM-PN – PROFINET Interface Module for Torque and Rotational Signals.

Installation Note: Please unzip all files before starting the installation.


Date: 02/2016
Version: 1.0.0
Size: 2 MB
Related Documents:
Multi idiomas
Software

Device description for TIM-EC Torque Interface Module for EtherCAT.

Installation Note: Please unzip all files before starting the installation.


Date: 08/2013
Version: 1.11
Size: 3 KB
Multi idiomas

GSDML file for TIM-PN – PROFINET Interface Module for Torque and Rotational Signals.

Installation Note: Please unzip all files before starting the installation.


Date: 02/2016
Version: 1.3.0
Size: 5 KB
Multi idiomas
