The C Series strain gauges are the ideal choice for structural tests at exceptional temperature conditions. They have an enormous temperature range and measure precisely even at very low temperatures down to -269 ° C. For a good mechanical flexibility, as well as flexibility and optimum adaptation to the material to be measured, the measuring grid of the C Series consists of a chrome-nickel special alloy on a polyimide foil.

Strain gauges of the C Series have an extremely wide temperature range at a very good price-performance ratio. The strain gauges of the C Series are available with three different geometries and are used, for example, in research and development, in the automotive industry, as well as in power plants and superconductors.

  • Temperature range: -269 to +250 ° C
  • Resistance: 120 and 350 Ohm
  • Measuring grid lengths: 1.5 to 10 mm

We offer you strain gauges (SGs) in various geometries and sizes, available with temperature responses adapted  to the following materials:

  • Ferritic steel (10.8 ppm/K; 6.0 ppm/°F); temperature matching codes: 1
  • Aluminum (23 ppm/K; 12.8 ppm/°F); temperature matching codes: 3

Insert the temperature matching code in place of the placeholder “x” to get the ordering number of the strain gage you need.

Strain gauges available in 120 and 350 Ohms

Measuring grid consists of chrome-nickel special alloy, measuring grid carrier is polymide

Fast delivery for preferred strain gauge types -  available from stock!

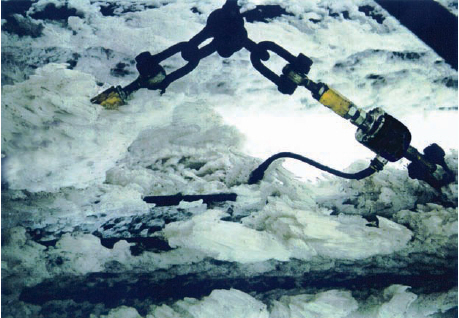

Imagen: Medición de fuerza de tracción con galgas extensométricas Serie C a baja temperatura (permafrost)

Galgas extensométricas Serie C para temperaturas de hasta -269 °C

Las galgas extensométricas Serie C son ideales para ensayos estructurales en condiciones extremas de temperatura. Pueden trabajar en un rango de temperatura amplísimo y miden con precisión a temperaturas muy bajas (hasta -269 °C). Las rejillas de medición de las galgas de esta serie son de una aleación especial de níquel-cromo sobre una lámina portadora de poliimida. Esta construcción proporciona una buena flexibilidad mecánica y una capacidad de adaptación óptima al material objeto de la medida.

Las galgas extensométricas Serie C tienen un rango de temperatura extremadamente amplio y una relación precio-prestaciones excelente. Se encuentran disponibles en tres geometrías diferenciadas y se utilizan, por ejemplo, en I+D, en la industria del automóvil, en centrales eléctricas y en superconductores.

  • Rango de temperatura: -269 a +250 °C
  • Resistencia: 120 y 350 ohmios
  • Longitudes de la rejilla de medición: 1,5 a 10 mm

Flexibles

  • Buen comportamiento a la fatiga.
  • Rejilla de medición en una aleación especial de níquel-cromo.
  • Lámina portadora en un robusto material de poliimida, de alta flexibilidad.

Sus excelentes propiedades mecánicas proporcionan resultados de medida precisos.

Resistentes a la temperatura

  • Rango de temperatura extremadamente amplio: -269 a +250 °C.
  • Mantiene la flexibilidad a temperaturas muy altas y muy bajas.
  • Bajo nivel de error en la señal de medida, en todo el intervalo de temperatura.

Su diseño resistente a la temperatura es sinónimo de medidas de gran exactitud, incluso a temperaturas extremas.

Variables

  • Tres geometrías diferenciadas (lineal, roseta y roseta tipo T).
  • Disponibles con varios ajustes de temperatura.
  • Se encuentran disponibles adhesivos aptos para condiciones extremas.
  • Manejo sencillo.

Se adaptan de forma óptima a aplicaciones muy variadas, gracias a sus posibilidades de configuración individual.



Ordering number

Nominal (rated) resistance

Dimensions [mm/inch]

Solder terminals

Preferred types

Measuring grid

Carrier

[Ω]

a

b

c

d




1-LC11-3/120
Steel

120

3
0.118

3.3
0.13
8.5
0.335
5.5
0.217
LS5 1
1-LC11-6/120
Steel
120

6
0.236

3.2
0.126
12
0.472
5.5
0.217
LS5 1
1-LC1x-10/120

120

10
0.394

3.2
0.126
16
0.63
5.5
0.217
LS5 -
 1-LC1x-1.5/350 350 1.5
0.059

3.3
0.13

6.4
0.252
5.5
0.217
LS5 1
 1-LC1x-3/350 350 3
0.118
3.4
0.134
8.5
0.335
5.5
0.217
LS5 1
 1-LC1x-6/350 350 6
0.236
3.3
0.13
12
0.472
5.5
0.217
LS5 1
 1-LC1x-10/350 350 10
0.394
3.3
0.13
16
0.63
5.5
0.217
LS5 1







Ordering number

Nominal (rated) resistance

Dimensions [mm/inch]

Solder terminals

Preferred types

Measuring grid

Carrier

[Ω]

a

b

c

d



1-LC6x-3/350

350

3
0.118

3.4
0.134

11
0.433
8
0.315
- 1

1-LC6x-6/350

350

6
0.236

3.4
0.134
14
0.551
8
0.315
- -



Ordering number

Nominal (rated) resistance

Dimensions [mm/inch]

Solder terminals





Preferred types

Measuring grid

Carrier

[Ω]

a

b

c



1-XC1x-1.5/350

350

1.5
0.059

1.5
0.059
6
0.236
LS5 -

1-XC1x-3/350

350

3
0.118

3.3
0.13
10
0.394
LS7 1

1-XC1x-6/350

350

6
0.236

6.4
0.252
16
0.63
LS4 -







Ordering number

Nominal (rated) resistance

Dimensions [mm/inch]

Solder terminals

Preferred types

Measuring grid

Carrier

[Ω]

a1

a2

b

c

d



1-RC1x-4/350

350

1.2
0.047

4
0.157

1.1
0.043

8
0.315
8
0.315
LS7 1

1-RC1x-6/350

350

2
0.079

6
0.236

1.3
0.051
11
0.433
11
0.433
LS5 -

Tipos disponibles



LC11
Galga extensométrica lineal
Respuesta de temperatura ajustada a la del acero; a= 10,8 · 10-6/K (6,0 · 10-6/°F)



LC61
Galga extensométrica lineal
Respuesta de temperatura ajustada a la del acero; a = 10,8 · 10-6/K (6,0 · 10-6/°F)



XC11
Roseta tipo T 0°/90°
Respuesta de temperatura ajustada a la del acero; a = 10,8 · 10-6/K (6,0 · 10-6/°F)



RC11
Roseta 0°/45°/90°
Respuesta de temperatura ajustada a la del acero; a = 10,8 · 10-6/K (6,0 · 10-6/°F)
