Transductores de corriente Transductores de corriente | HBM

Medición de corriente no intrusiva, con aislamiento galvánico y tecnología Fluxgate

Los transductores de corriente de la serie CTS/CTM de HBM utilizan tecnología estándar Fluxgate de bucle cerrado. Garantizan la máxima precisión y una deriva mínima, gracias a la detección del segundo armónico de flujo cero. Además, ofrecen un elevado ancho de banda y pueden utilizarse en presencia de señales con tiempos de subida cortos, como las que se producen en las aplicaciones de potencia con motores eléctricos o inversores. La unidad de interfaz se puede montar en un rack 1 HE y admite cualquier combinación de transductores de corriente, hasta un máximo de seis.

Precisos

  • Precisión del orden de ppm.
  • Amplio ancho de banda.
  • Comportamiento de pasabanda plano.
  • Excelente respuesta dinámica



La máxima precisión posible para señales de corriente continua o de alterna.

Fáciles de utilizar

  • Conector estándar de 9 polos.
  • Fuente de alimentación con factor de forma reducido.
  • Gran apertura.
  • Amplio intervalo de temperatura de trabajo.

Uso sencillo, se montan en unos minutos.

Fiables

  • Cuerpo totalmente en aluminio, excelente apantallamiento frente a interferencias.
  • Led de estado en el transductor de corriente.
  • Circuito ASPC (cable con aislamiento de papel) para evitar daños derivados por un uso incorrecto.
  • Gran capacidad de sobrecarga.

Funcionamiento fiable: características EMC avanzadas y protección superior frente a sobrecargas.

Compre nuestros transductores de corriente:

  • Amplia gama, de 50 a 1200 A rms.
  • Precisión de 1 o 2 ppm.
  • Temperatura de trabajo entre - 40 °C y + 85 °C.
  • Solución completa con unidad de interfaz, cables de conexión y resistencia de carga.

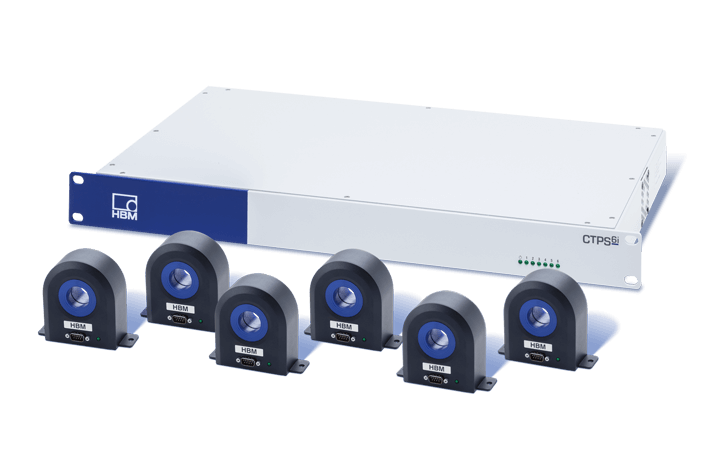

  • Unidad de interfaz con capacidad para alojar y alimentar hasta 6 transductores



HBMshop

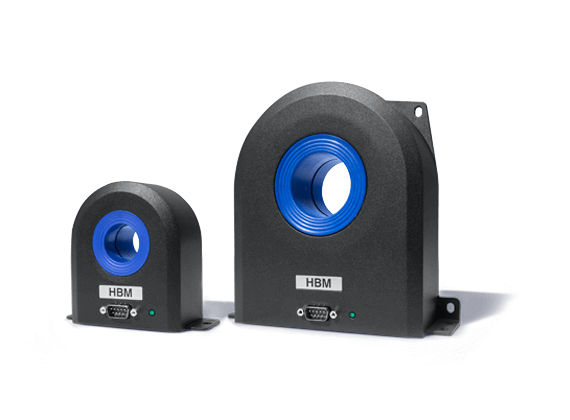

Tipos de transductores de corriente

TipoCorriente alterna máx.  Corriente continua máx.Ancho de banda -3dB) Relación Diámetro interno
CTS50ID 50 A RMS +/- 75 A1000 kHz 1 : 500 27.6 mm
CTS200ID 200 A RMS +/- 300 A500 kHz 1 : 500 27.6 mm
CTS400ID 400 A RMS +/- 600 A 300 kHz 1 : 2000 27.6 mm
CTS600ID600 A RMS +/- 900 A500 kHz 1 : 1500 27.6 mm
CTM1200ID*1200 A RMS+/- 1500 A400 kHz1 : 150045 mm

CTM1200ID-CD3000 con opción de calibración a 400 mA rms

1200 A RMS +/- 1500 A15 kHz1 : 1500 45 mm

La serie CTS de transductores de corriente de HBm está fabricada por ”.

*Para más información y para hacer sus pedidos del modelo CTM1200ID, póngase en contacto con [email protected]

Fácil de cablear

Es muy sencillo realizar el cableado entre su máquina, sus transductores de corriente HBM y un analizador de potencia.

HBM puede proporcionarle todos los accesorios que necesita, como los cables de conexión y una unidad de interfaz con capacidad para alimentar hasta 6 transductores de corriente.



Current Transducers 3D CAD STEP Files

Descargar archivos STEP CAD para este producto
Archivos STEP CAD
