CANHEADはお客様の計測をすっきりシンプルにし、同時に柔軟性と効率を高めます。CANHEADをお使いいただくことで、長くて複雑に絡 み合うケーブルは遠い昔のものになります。計測ポイントのすぐ横に設置できますので長いケーブルの必要はなくなります。これにより、お客様の時間と労力、 コストを大きく削減します。

CANHEADは、シングルストレインゲージを使った実験的応力解析から、様々な計測値を測定する大規模な機能テストまで、どのようなアプリケーションにも対応する選択肢です。CANHEADはチャンネル数を問わず理想的なソリューションといえます。

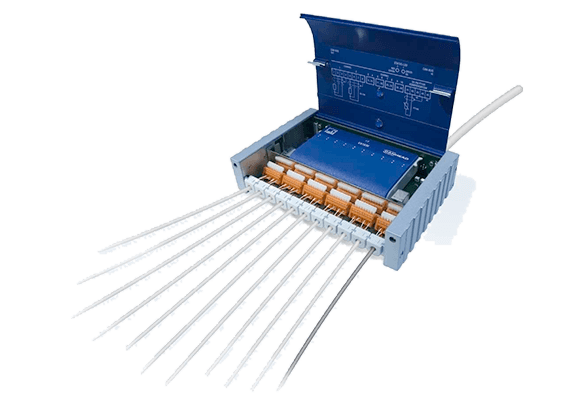

CANHEADは10チャンネルの入力を備えたアンプモジュールで、計測点のすぐ近くに設置することが可能です。安価で、信頼性の高いフィールドbusケーブルでコミュニケーションマスターにつながれます。

主な特徴

  • 計測点近くにインストールできる10-チャンネルアンプモジュール
  • Fieldbus と介したコミュニケーションマスタへの計測データ転送
  • シングルストレインゲージ、ハーフブリッジ及びフルブリッジ用ベースモジュール、DC電源
  • 同期が取れた膨大な多チャンネル計測に最適
  • 全てのベースモジュールタイプに同じアンプモジュール適用
  • アンプモジュールとベースモジュールの接続はシンプルなプラグイン型

CANHEADシステム...最高精度の計測を可能にする3つのコンポーネント

変換器からのデータをデジタルデータに変換し、PCに伝えるためには以下の3つのコンポーネントが必要です:

  • CANHEADアンプモジュール
  • CANHEADベースモジュール(3種類の選択肢があります)
  • コミュニケーションマスターとしてのMGCplusシステム用ML74/AP74プラグインモジュール

CANHEADアンプモジュールはシステムの心臓部となります。このスタンダードアンプモジュールはどんな計測値、回路にも対応し、全てのベースモジュールに適合しています。取り外しと再設置が非常に簡単で数秒で行うことが可能です。これにより、アンプモジュールは異なる設定のアンプと素早く簡単に取替えることが可能です。

CANHEADベースモジュールはインテリジェント・ジャンクションボックスです。計測点のすぐそばで変換器が直接接続され、ケーブルを簡素にまとめます。各計測点で得られた情報は永久的にベースモジュールに保存されます。CANHEADベースモジュールは3つのタイプがあり、異なるストレインゲージと変換器の接続に対応しています。

付属ソフトAssistantによる簡単な設定

CANHEADには設定用ソフトウェア、Assistantが付いていますので、簡単に設定を行っていただくことができます。フィールドbusに関する専門的知識がなくてもご安心ください。

Customer Testimonials

IABGがCANHEAD をA380耐久テスト用に選択したのは、柔軟性の高い分散型のデータ収集システムだったからです。7000箇所にひずみゲージを貼る必要がありましたが、導入コストも導入時間も低減できることがわかったのです。他よりも干渉に強く、拡張性が高い点はとても魅力に感じました。” (Dipl.-Ing. Detlev Bauer, IABG, Germany)

"CANHEADは移動型クレーンとクローラークレーンの計測のためにずいぶん前に導入しましたが、とても満足しています。特別にインストールしたのはCB1010モジュールで、1ゲージ式のひずみゲージを利用しています。直射日光が当たるような環境で計測する場合でも最適な温度補正ができるからです。" (Dipl.-Ing. Arno Bücheler, Liebherr-Werk Ehingen GmbH, Germany)

"Vestas Technologyでは最近CANHEAD をMGCplusに追加して導入しました。 CANHEADのお蔭で配線が少なくてすみ、ブレードのテストセットアップ時間も低減できました。" (Matthew McInnes, Vestas Technology, UK

ソフトウェア/ファームウェアダウンロード

HBMのCANHEAD 用 最新のファームウェア及びソフトウェアのダウンロードはこちらをクリック

CANHEAD のオンラインカタログ

Related Data Acquisition System

PC Communication Module

The CANHEADdirect communication module enables measurement data of up to five CANHEAD® modules to be directly transmitted to a PC via CANbus. Learn more
