QuantumX: 汎用・分散配置型データ収集システム

データ収集システムQuantumX (DAQ) は、あらゆる試験・計測に使用できる汎用性の高いシステムです。センサで計測した様々な物理量を高い信頼性で収集できます。センサからのあらゆる信号を収集する特別な機能を備えています。

柔軟性

  • すべてのモジュールがデータ収集をサポート
  • 車両試験でのモバイル計測/スタンドアロン計測で
  • テストベンチのリアルタイムバスへの統合
  • サービス業務でのポータブル利用
  • 据え付け型の監視アプリケーション

高信頼性

  • 長期にわたる多数の導入実績
  • 特許技術をベースにした高い計測精度
  • 内蔵型の校正証明書で長期安定性

使いやすさ

  • 小型でポータブル
  • HBMのEVIDAS&catmanソフトウェアによる直感的な操作
  • オープンソースソフトウェアに統合-LabView, Visual Studio .NET, DIAdem, CANape, DASYlab, …

信頼性の高い計測チェーン

非常に正確で汎用性と信頼性の高いデータ収集システムQuantumXは、HBMのセンサとcatmanソフトウェアと組み合わせて、完全な試験・計測ソリューションを構成します。簡単に使える「プラグ&メジャー」対応。


アプリケーション

  テストベンチ計測

  • 構造耐久性試験
  • ダイナモでのパワートレイン、エンジン、ドライブトレインテスト
  • 機械的および電気的システムおよびコンポーネントのテスト
  • 航空宇宙/風洞試験

モバイルデータ収集

航空機試験

  • 構造耐久性試験/疲労試験
  • 推進試験(推力、性能、耐久性)
  • アイアンバード試験
  • 衝撃試験:落下試験、衝突試験(バードストライク、ドローン)
  • 重心解析


電気駆動系システム&エネルギー

 サービス/メンテナンス

  • 装置のキャリブレーション
  • 欠陥調査ならびに診断

お客様の声

ロッキード・マーティンの子会社のSikorsky社とHBMは、正式にリリースされたばかりの新型データ収集システムGEN6のオペレーショナル・レディネス・レビュー(ORR)を締結しました。

この新型データ収集システムGEN6は、HBMの汎用・分散配置型データ収集システムQuantumXを基本に、お客様との密接な協力により開発されました。Sikorskyの研究所に、データ取得、処理、記録に関する新機能を提供しています。

「まず候補を4つの計測アンプシステムに絞り込みました。その後、HBMのQuantumXは実用的なテストで、特に計測の不確かさが極端に低いことから、勝ち残りました。」

Bruno Kanzenbach氏、Toyota Motorsport GmbH (TMG)のシニアエンジニア

「QuantumXは非常に汎用性が高く簡単になんでも接続可能できるうえ、記録レンジと記録速度の両方に優れています」

Matt Williams氏、Agusta Westland社シニア構造テストエンジニア



QuantumXモジュールの比較表

右側の画像をクリックして、ご希望のQuantumXモジュールを見つけてください。

チャンネル数、サンプルレート、または信号タイプ(電圧、電流、ひずみゲージタイプなど)に基づいて、適切な計測モジュールを選択してください。

お客様のニーズに合った適切なQuantumX製品を見つけたら、ページを下にスクロールして詳細をご覧ください。

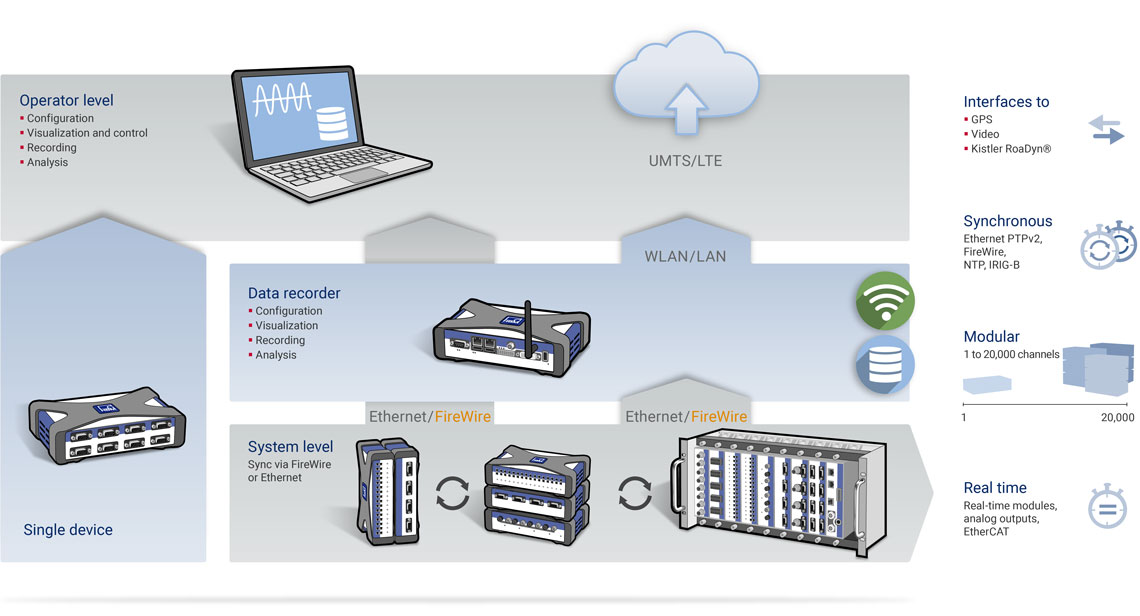

モジュール構造

  • モジュールをPCに接続しすぐに作業を開始

  • 複数モジュールを分散配置し、計測ポイントやセンサ付近に設置

  • まとめて数百チャネルをスケーリングし、多チャンネル化

  • 自動モバイルテストに強力なデータレコーダーを使用し、クラウドに統合

  • 自動テストベンチにリアルタイムで統合

  • カスタム試験を設計しリアルタイムに実行

  • あらゆゆるセンサを統合し、デジタル信号をCANバスやアナログ電圧出力(ゲートウェイ)に転送

QuantumXモジュール

ユニバーサルデータ収集モジュール MX440B / MX840B

QuantumXシリーズ MX440B / MX840B



センサの種類

  • 4ゲージ式または2ゲージ式ひずみゲージ(DCまたは搬送波4.8 kHz)

  • アダプタ付き1ゲージ式ひずみゲージブリッジ

  • 電流給電圧電式変換器(IEPE/ICP®

  • ピエゾ抵抗4ゲージ式ブリッジ

  • 測温抵抗体 (PT100 / PT1000)

  • 熱電対(タイプK、N、R、S、T、B、E、J、C)

  • 抵抗

  • ポテンショメータ(Poti)

  • 電磁誘導型 2/4ゲージ式、LVDT

  • 電圧(±100mV、±10V、±60V)および電流(0/4~20mA、2/3/4線式)

  • チャンネル5-8追加で:周波数計測、パルスカウンタ、ロータリエンコーダ、SSI

  • CAN信号

    詳細はこちら HBMshop モジュールを校正する




ユニバーサルデータ収集モジュールMX410B

QuantumXファミリの4チャンネル高ダイナミック汎用アンプ



以下のトランスデューサ技術に対応:



  • 2/4ゲージ式ひずみゲージ(搬送波4.8 kHzのDCまたはCF)

  • アダプタを介した1ージ式ひずみゲージ

  • 電流給電圧電式変換器(IEPE/ICP®)

  • ピエゾ抵抗4ゲージ式ブリッジ

  • 電磁誘導型 2/4ゲージ式

  • 電圧(±10 V)

  • 電流(0/4~20mA、2/ 3/4線式)

  • アナログ電圧出力(±10 V)



詳細はこちら HBMshop モジュールを校正する




周波数カウンタモジュールMX460B

QuantumXファミリのトルク、回転速度、角度、位置、および変位データ取得用の4チャンネル高ダイナミックデジタルモジュール



以下のトランスデューサ技術に対応:

  • デジタル、高分解能の周波数入力(HBMのトルクフランジなど)

  • パルスカウンタ、インクリメンタルエンコーダ、エンコーダ

  • パッシブ誘導回転速度センサ(AC結合)

  • パルス幅変調信号(PWM)



詳細はこちら HBMshop モジュールを校正する




高精度アンプモジュール MX430B

 QuantumXファミリ用の4チャンネルブリッジ計測モジュール、4ゲージ式ひずみセンサ(ダイナミック、スタティック)からの入力信号を高い精度で計測



以下のトランスデューサ技術に対応:

  • 4ゲージ式ひずみゲージブリッジ(DC、搬送波600 Hz)







詳細はこちら HBMshop モジュールを校正する




高精度アンプモジュールMX238B

4ゲージ式SGブリッジベースのセンサが接続されている場合の高精度計測用、QuantumXファミリの2チャンネル高精度計測モジュール



以下のトランスデューサ技術に対応:

  • 4ゲージ式ひずみゲージブリッジ(搬送波225 Hz)







詳細はこちら HBMshop モジュールを校正する




ひずみゲージ ブリッジ アンプモジュールMX1615B/MX1616B

QuantumX ファミリの16チャンネル・ブリッジアンプ



以下のトランスデューサ技術に対応:

  • 2/4ゲージ式ひずみゲージブリッジ(DCまたは搬送波1200Hz)
    1ゲージ式ひずみゲージブリッジ(DCまたは搬送波1200 Hz、120/350/1000 Ωの完成抵抗)

  • 電圧(±10 V)

  • 測温抵抗体 Pt100

  • 抵抗

  • ポテンショメータ(Poti)

詳細はこちら HBMshop モジュールを校正する




ユニバーサルデータ収集モジュールMX1601B

QuantumX ファミリの16チャンネル・アンプ



以下のトランスデューサ技術に対応:

  • 電流給電圧電式変換器(IEPE/ICP®)

    ·        電圧(±100 mV、±10および±60 V)

    ·        電流 (0/4 ~ 20 mA、2/3/4線式)





詳細はこちら HBMshop モジュールを校正する




熱電対モジュールMX1609

QuantumX ファミリの16チャンネル・熱電対アンプ



以下のトランスデューサ技術に対応:

  • タイプK熱電対(MX1609KB)
  • タイプT熱電対(MX1609TB)







詳細はこちら HBMshop モジュールを校正する




熱電対/電圧入力モジュールMX809B

電気的絶縁性と信頼性の高い熱電対計測用、QuantumXファミリの8チャンネル熱電対アンプ



以下のトランスデューサ技術に対応:

  • 熱電対 type K、N、R、S、T、B、E、J、チャンネル別冷接点付き

  • 電圧(±5 V)



詳細はこちら HBMshop モジュールを校正する




高電圧入力モジュールMX403B

QuantumXファミリの絶縁電圧計測用の4チャンネル・モジュール



これは以下の計測量をサポートします:

  • 電圧(10、100および1000 V)

  • 計測カテゴリ:1250 V(非CAT)、1000V CAT II、600V CAT III

 詳細はこちら HBMshop モジュールを校正する




CANモジュールMX471B

CAN信号の取得またはQuantumXファミリをCANに統合するための4チャンネルCANモジュール



  • CAN信号の時間同期取得(生またはデコード)

  • CAN上での計測信号転送(DBCファイルの生成)

  • xCP-on-CAN信号の時間同期取得

  • CAN-to-CANゲートウェイ(電気絶縁、再パッケージ化、タイプキャスト)

  • 内部の切り替え可能な終端抵抗(終端)



詳細はこちら HBMshop モジュールを校正する

CX27 gateway module



The CX27 gateway offers simple integration options:

  • Real-time integration of QuantumX/SomatXR modules (EtherCAT™ or PROFINET IRT)
    for regulation, control, automation and monitoring
  • Parallel to this, the connection to the measurement software on the PC for
    time-synchronous acquisition and analysis of signal data up to 100 kS/s per channel.





詳細はこちら HBMshop


データレコーダCX22B-W



完璧なデータロガー:

  • 接続されたQuantumX / SomatXRモジュールのすべての信号を内部保存

  • スタンドアロンで堅牢なデータフォーマットでの記録、他のフォーマットへのエクスポート

  • PCへのゲートウェイ機能(LAN、WLAN)

  • 強力な信号の計算と解析、例えば計数、FFT、電力と効率の計算

  • 優れた可視化オプション

  • カメラ(写真、ビデオ)、測位(GPS / GNSS)、計測ホイール、天気予報の統合

  • 信号およびシステムステータスのアラーム/通知

  • 簡単操作(タッチスクリーン、リモート、または直接接続されたキーボードで操作)



詳細はこちら HBMshop




CANモジュールMX471B



CAN信号の取得またはQuantumXファミリをCANへ統合するための4チャンネルCANモジュール

  • CAN信号の時間同期取得(生またはデコード)

  • CAN上での計測信号転送(DBCファイルの生成)

  • xCP-on-CAN信号の時間同期取得

  • CAN-to-CANゲートウェイ(電気絶縁、再パッケージ化、タイプキャスト)

  • 切り替え可能な内部ターミナル抵抗(終端)



詳細はこちら HBMshop

アナログ出力モジュールMX878B

QuantumXファミリのアナログ電圧出力用8チャンネルモジュール



このモジュールは以下を提供:

  • 任意のセンサ入力のリアルタイム出力用、8個のアナログ電圧出力(±10 V)

  • リアルタイム演算(マトリックス、PID、アラームなど)

  • プロファイル出力を設定(高調波または任意)

  • PCレベルからの直接制御





詳細はこちら HBMshop


マルチ I/OモジュールMX879B

MultiQuantumXファミリのアナログ電圧およびデジタル入出力用のマルチ I/Oモジュール(QuantumXファミリの内で使用)



このモジュールは、以下の機能を提供:

  • 8個のアナログ電圧出力(±10 V)、任意のセンサ入力のリアルタイム出力用

  • 32個のデジタル入/出力(5 V、24 V、最大500 mA)

  • リアルタイム演算(マトリックス、PID、アラームなど)

  • プロファイル出力を設定(高調波または任意)

  • PCレベルからの直接制御





詳細はこちら HBMshop




CANモジュールMX471B

CAN信号の取得またはQuantumXファミリをCANへ統合するための4チャンネルCANモジュール



  • CAN信号の時間同期取得(生またはデコード)

  • CAN上での計測信号転送(DBCファイルの生成)

  • xCP-on-CAN信号の時間同期取得

  • CAN-to-CANゲートウェイ(電気絶縁、再パッケージ化、タイプキャスト)

  • 切り替え可能な内部ターミナル抵抗(終端)



詳細はこちら HBMshop

EVIDAS data acquisition software

EVIDAS is HBM's easy-to-use data acquisition and analysis software for fast and straightforward results. The advanced design and clean workflow of this software provide you with an outstanding visual feedback. EVIDAS Essential enables you to utilize the core features of data acquisition.



 Other Compatible Software Packages:

  • LabVIEW
  • Microsoft Visual Studio .NET
  • CANape
  • DASYLab







詳細はこちら HBMshop


データ収集・解析ソフトウェアcatman

catmanソフトウェアをQuantumXとSomatXRと完全に統合しました。catmanは、センサのデジタルデータを可視化、堅牢なバイナリ形式で保存、自動化、データをその場で分析、後処理モードで分析、テストレポートの生成などを実行します。



 互換性のあるソフトウェアパッケージ:

  • LabVIEW
  • Microsoft Visual Studio .NET
  • CANape
  • DASYLab



詳細はこちら HBMshop

QuantumX ビデオ & パンフレット



このビデオは、QuantumXが提供する様々な機能を紹介します。



このビデオでは、catman Enterpriseソフトウェアを使用して、大規模な計測チャンネル設定、データをグラフなどで画面表示する方法を紹介します。

QuantumXのパンフレットをダウンロードするには、ここをクリック してください。
