QuantumX MX1609KB and MX1609TB: チャンネルあたり最大600 Hzの非常に動的な温度計測用

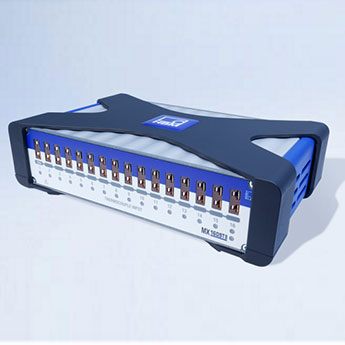

熱電対モジュール QuantumX MX1609KBおよびQuantumX MX1609TBは、最高± 0.5 Kの精度で温度を正確に計測します。応答時間が非常に短いため、研究開発における動的計測作業に最適です。QuantumX MX1609KBとMX1609TBは、電気的に絶縁された、自由に拡張可能な16個のコネクタソケットを備えているため、複雑な気候モデルなどで、多次元イメージを取得できます。

この装置はQuantumXファミリに完全に統合されており、EthernetまたはFireWireを介して既存のシステムに簡単に接続できます。Quantum MX1609KBは、-100〜+ 1300 ℃の温度計測用のタイプK熱電対に適しています。 QuantumX MX1609TBはタイプTトランスデューサ用で、特に-50〜+ 200 ℃の間で直線性があり、この温度範囲では特に正確な結果が得られます。Quantum MX1609シリーズは最高の品質を提供しますが、コストパフォーマンスにも優れています。電気ノイズの多い過酷な現場用には、 絶縁熱電対データ取得モジュールQuantumX MX809B が適しています。

  • 精度:± 0.5 Kまで
  • サンプリングレート: チャンネルあたり最大600 Hz
  • 計測入力:サーモミニソケットタイプK(緑)またはT(茶)


  • 正確な計測値、精度± 0.5 K以内
  • 各ソケットに直接冷接点を装備して信号を調整
  • 電気的に絶縁されたチャンネルによるノイズの影響を受けないデータ取得
  • アクティブ・ローパスフィルタによる低ノイズ計測(Bessel、Butterworth)



  • 高速応答非常により動的温度計測が可能
  • 16個の個別にスケーラブルなチャンネルにより多次元計測画像が可能
  • チャンネルあたり最大600 Hzのサンプリングレート



  • Quantumファミリに完全統合
  • EthernetおよびFirewireインタフェースによる最適な接続
  • 豊富な種類のケーブル、ドライバ、catmanソフトウェアから選択可能


QuantumX MX1609B 製品CAD図面
QuantumX MX1609B アクセサリCAD図面


  • QuantumX MX1609KB: 16チャネルデータ収集モジュール、熱電対タイプK対応
  • QuantumX MX1609TB: 16チャネルデータ収集モジュール、熱電対タイプT対応
  • SomatXR MX1609KB-R: 16チャンネル超高耐久データ収集モジュール、熱電対タイプK対応、過酷な環境用
