HBM bietet ein offenes Datenerfassungssystem, dass es Kunden und Partnern ermöglicht, die leistungsstarken Datenerfassungslösungen in praktisch jede PC-Software oder jedes System zu integrieren. Daher stellt HBM eigene Treiber und Schnittstellen für die gängigsten PC-Softwarepakete zur Verfügung. Darüber hinaus bieten einige Softwareanbieter eigene Treiber an.
 QuantumX/SomatXR |  Genesis HighSpeed |  MGCplus |  PMX |  CMD 600 | |
| LabVIEW |  | | | | |
| API | | | | |  |
| DIAdem | | |  | | |
| CANape | | | | | |
Die Software LabVIEW unterstützt Sie bei der Visualisierung Ihrer Anwendung, einschließlich Hardwarekonfiguration und Messdaten. Der grafische Programmieransatz erleichtert die Implementierung der präzisen HBM-DAQ-Systeme. Wählen Sie zwischen drei verschiedenen LabVIEW-Treibern:
Kunden mit diesen HBM-DAQ-Systemen profitieren zweifach: Die allgemeinen Befehle wie beispielsweise für Geräte-Scan, Kanalauswahl und Messen sind für diese Systeme gleich und ein erneutes Programmieren dieser Komponenten erübrigt sich bei einem Hardware-Umstieg.
Integration von QuantumX, SomatXR, PMX und MGCplus in LabVIEW
Weitere Treiber für Genesis HighSpeed & Perception
In LabVIEW stehen die Funktionen über VIs zur Verfügung. Über den Download-Bereich des PACEline CMD600 steht der Treiber zusammen mit einem Beispiel und Dokumentation kostenfrei zur Verfügung.
| LabVIEW | |
| Hybridsystem möglich | |
| Systemsynchronisation | NTP(all), PTP(Qx) und Sync-cable(all). |
| Treibereinstellungen | Gerätescan, Filter + Messraten und Datenerfassung. |
| Parametrierung der Datenerfassung | Mit dem MX Assistentent oder dem MGCplus Assistenten. |
| Gerätescan | |
| Messkonfiguration | Nur Messraten und Filter |
| Sensorkonfiguration | Keine dedizierten VIs |
| Analog IN DAQ | |
| Analog Out (direkte Einstellung) | |
| Analog Out (Kanalrouting) | |
| Digital In/Out DAQ | |
| Digital Out (direkte Einstellung) | |
| CAN DAQ | PMX: nur via CODESYS / berechnete Kanäle |
LabVIEW ist ein eingetragenes Warenzeichen von National Instruments. Weder HBM noch die von HBM angebotenen Softwareprodukte oder anderen Waren oder Dienstleistungen sind verbunden mit, empfohlen von oder gesponsert durch National Instruments.
Mit der HBM Common API können Anwender mit Microsoft®Visual Studio® ihre eigene PC-Software-Anwendung entwickeln und ganz einfach HBM-Datenerfassungssysteme wie QuantumX, SomatXR oder MGCplus für Test & Measurement Aufgaben sowie die Produktionslinie PMX integrieren.
Unterstützt werden alle Aspekte der Gerätekommunikation:
Profitieren Sie von der Integration in Ihre eigene Kunden- oder Testlösung und schützen Sie Ihr Know-how durch eine individuelle Bedienoberfläche und -sprache.
| HBM Common API | |
| Geräteverbindung (suchen und verbinden im Netzwerk) | |
| Kanalparametrierung (Sensor / Kanaltyp, Skalierung, Messrate, Filter, etc.) | |
| Datenstrom erfassen (zeitgestempelt) | |
| Eingänge | |
| Analogausgänge | |
| Digitale Ein- / Ausgänge | |
| CAN FD / CAN Eingänge (Dekodieren, Rodatenstrom) | |
| Hybridsysteme (mischen von verschiedenen Systemen wie MGCplus, QuantumX, etc.) | |

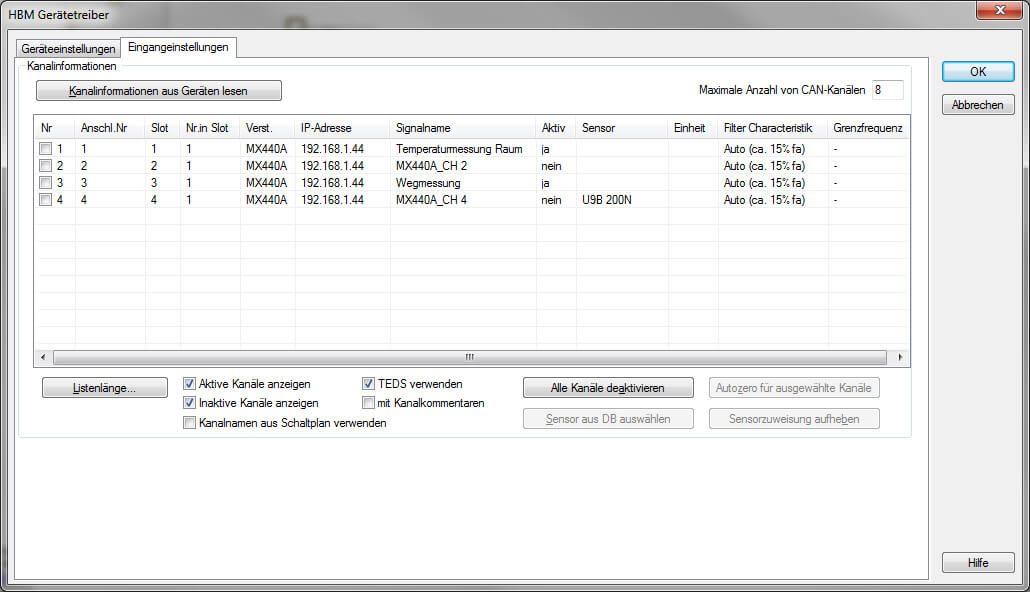

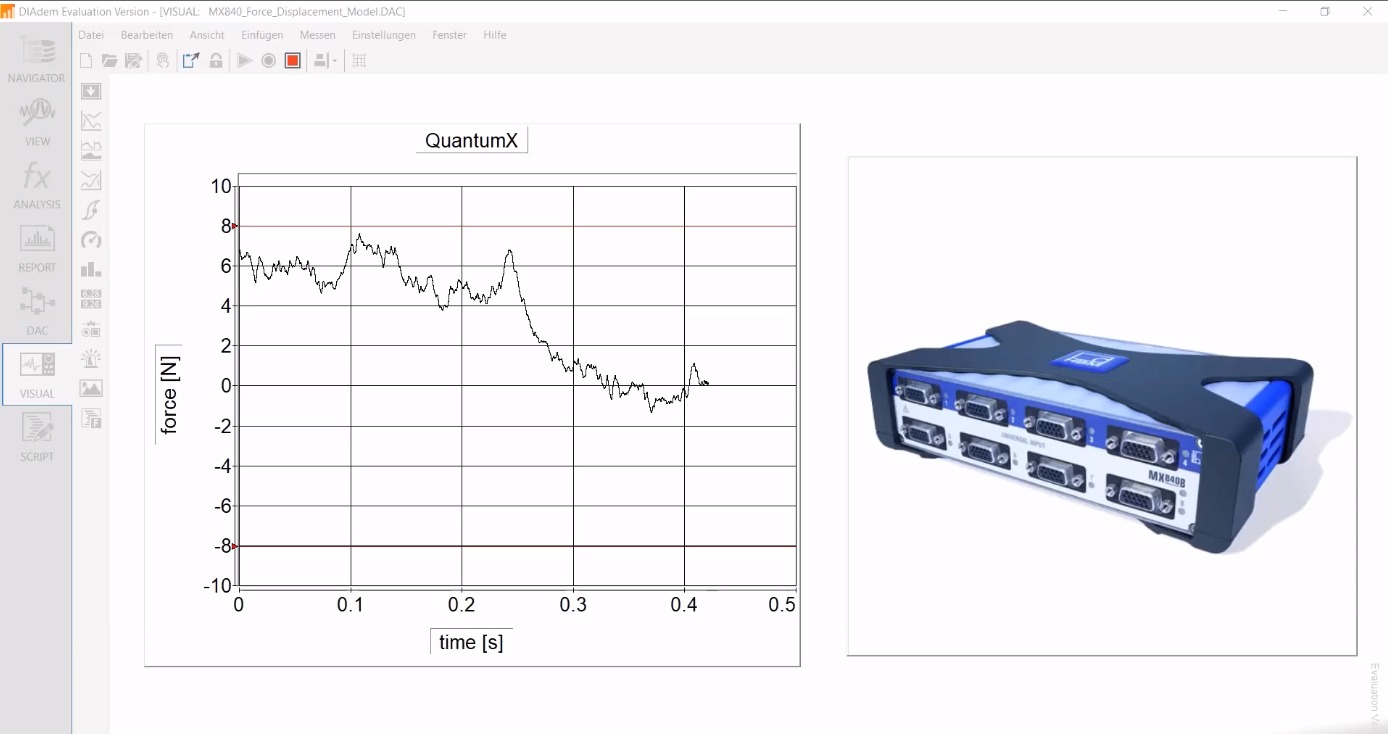

DIAdem ist eine Software von National Instruments mit dem Schwerpunkt auf Lokalisierung, Prüfung und Auswertung von Messdaten. Mit dem HBM DIAdem-Treiber können QuantumX, SomatXR, PMX und MGCplus für die Datenerfassung integriert werden. Die HBM-Sensordatenbank ermöglicht eine einfache Parametrierung der Sensoren.
Weitere Hilfsmittel
Installation des HBM DIAdem-Treibers
| DIAdem Version 1.2 | |
| Hybridsystem möglich | |
| Systemsynchronisation | NTP(all), PTP(Qx) und Sync-cable(all). |
| Treibereinstellungen | Gerätescan, Filter + Messraten und Datenerfassung. |
| Parametrierung der Datenerfassung | Mit dem MX Assistenten oder dem MGCplus Assistenten |
| Gerätescan | |
| Messkonfiguration | Nur Messraten und Filterraten (nicht Filtertyp) |
| Sensorkonfiguration | |
| Analog IN DAQ | |
| Analog Out (direkte Einstellung) | |
| Analog Out (Kanalrouting) | |
| Digital In/Out DAQ | |
| Digital Out (direkte Einstellung) | |
| CAN DAQ | |
DIAdem ist ein eingetragenes Warenzeichen von National Instruments. Weder HBM noch die von HBM angebotenen Softwareprodukte oder anderen Waren oder Dienstleistungen sind verbunden mit, empfohlen von oder gesponsert durch National Instruments.
Durch die Integration des Datenerfassungssystems QuantumX/SomatXR von HBM in CANape-Software kann der Nutzer ultra-schnelle Signale externer Sensoren mit bis zu 96.000 Messwerten pro Sekunde und Kanal parallel zur Erfassung der Signale der elektronischen Steuerungen aufnehmen. Alle Signale werden zeitgleich in einer Datei erfasst, was viel Zeit spart..
Weiteres Hilfsmittel
Integration von QuantumX in CANape
| CANape | |
| Hybridsystem möglich | Nur QuantumX + SomatXR |
| Systemsynchronisation | NTP: Das Modul muss synchronisiert werden. |
| Treibereinstellungen | Datenerfassung |
| Parametrierung der Datenerfassung | Nur mit dem MX Assistenten |
| Gerätescan | Nur mit dem MX Assistenten |
| Messkonfiguration | Nur mit dem MX Assistenten |
| Sensorkonfiguration | Nur mit dem MX Assistenten |
| Analog IN DAQ | Nur mit dem MX Assistenten |
| Analog Out (direkte Einstellung) | Nur mirt dem MX Assistenten |
| Analog Out (Kanalrouting) | Nur mit dem MX Assistenten |
| Digital In/Out DAQ | |
| Digital Out (direkte Einstellung) | |
| CAN DAQ | Unterstützung der Ethernet-Gateway-Funktionalität (CX27C) |
CANape ist eine eingetragene Marke der Vector Informatik GmbH. Weder HBM noch die von HBM angebotenen Softwareprodukte oder anderen Waren oder Dienstleistungen sind verbunden mit, empfohlen von oder gesponsert durch Vector Informatik GmbH.
QuantumX und SomatXR bieten auch über Standardschnittstellen die Möglichkeit der Integration in verschiedene Softwarepakete:
Folgende HBM-Partner bieten eigene Treiber mit Softwarepaketen zum Download an:
Mit der Datenerfassungssoftware catman können Sie Ihre Messdaten einfach erfassen, visualisieren, speichern und analysieren - sofort oder Post-Process. Ob bei mobilen Fahrversuchen, Bauteiltests in Prüfständen, Überwachungsaufgaben oder in der Forschung: catman ist jeder Herausforderung gewachsen.
| Titel / Beschreibung | Sprache | Produkte | Sprache | Inhalt |
|---|---|---|---|---|
| Bedienungsanleitungen | ||||
| API für Industrie Elektroniken - Bedienungsanleitung | English, Deutsch | |||
| HBM Common API - User Manual | English | |||
| HBM LabVIEW Driver - User Manual | English | |||
| Perception remote control using LabVIEW - User Manual | English | |||
| QuantumX CANape Treiber - Bedienungsanleitung | English, Deutsch | |||
| QuantumX Driver per CANape - Manuale di istruzione | Italian | |||
| Driver | ||||
|
HBM CANape Driver 32-bit
The driver allows you to integrate all QuantumX / SomatXR measurement modules in CANape 13.0, 14.0, 15.0 and 16.0. Datum: 06/2018
|
Version: 4.1.5
|
Dateigröße: 11 MB
| sprachunabhängig | |||
|
HBM CANape Driver 64-bit
The driver allows you to integrate all QuantumX / SomatXR measurement modules in CANape 17.0 and 18.0. Datum: 01/2021
|
Version: 4.1.6
|
Dateigröße: 12 MB
| sprachunabhängig | |||
|
HBM Common API 6.3
The HBM Common API enables users to develop their own PC software application, integrating DAQ systems like QuantumX, SomatXR, PMX and MGCplus. The download includes the free of charge API as well as documentation and example programs in C#. Datum: 05/2024
|
Version: 6.3
|
Dateigröße: 29 MB
| sprachunabhängig | |||
|
HBM DIAdem Driver
The driver allows to integrate QuantumX, SomatXR, PMX and MGCplus in DIAdem (32 and 64 Bit). Only available in German language. Please see the Release Note for further details and requirements. The download can be used 30 days as trial. To unlock the license, a license key must be purchased. Datum: 03/2024
|
Version: 1.4.0
|
Dateigröße: 67 MB
| sprachunabhängig | |||
|
HBM LabVIEW Driver 32-bit
The driver allows to integrate QuantumX, SomatXR, PMX and MGCplus in LabVIEW. Please see the Release Notes for further details and requirements. The download can be used 30 days as trial. To unlock the license, a license key must be purchased. Datum: 02/2021
|
Version: 4.0
|
Dateigröße: 24 MB
| sprachunabhängig | |||
|
HBM LabVIEW Driver 64-bit
The driver allows to integrate QuantumX, SomatXR, PMX and MGCplus in LabVIEW. Please see the Release Notes for further details and requirements. The download can be used 30 days as trial. To unlock the license, a license key must be purchased. Datum: 02/2021
|
Version: 4.0
|
Dateigröße: 24 MB
| sprachunabhängig | |||
| Software | ||||
|
Perception remote control using LabView Demo
LabView Demo program using the Perception RPC interface Datum: 06/2019 | Dateigröße: 144 MB | sprachunabhängig | |||
|
Perception remote control using LabView Demo source code
LabView source code of the Perception remote control Demo Datum: 06/2019 | Dateigröße: 1 MB | sprachunabhängig | |||
