Mehrkomponentenaufnehmer MCS10: 6 Kräfte mit Genauigkeitsklasse 0,1 messen - garantiert für jeden Kanal

Mit dem Mehrkomponentenaufnehmer MCS10 lassen sich gleichzeitig bis zu sechs Kräfte und Drehmomente an drei Achsen (x, y, z) kombiniert messen. Der MCS10 eignet sich deshalb ideal für den Einsatz im Maschinenbau, in Prüfständen sowie in Forschung und Entwicklung. Er liefert ein dreidimensionales Bild des Messaufbaus mit höchster Präzision bis Genauigkeitsklasse 0,1. Dank seiner innovativen Bauart mit Flansch erreicht der MCS10 beste Messeigenschaften.

Bei gängigen Mehrkomponentenaufnehmern beeinflussen sich die einzelnen Signalkanäle oft gegenseitig. Dieses Übersprechen („Crosstalk“) ist beim MCS10 auf ein Minimum reduziert – für ein einwandfreies Signal. Zudem bietet HBM für den MCS10 eine individuelle Kompensations-Matrix, mit der sich die Präzision in Kombination mit einem HBM-Messverstärker weiter verbessern lässt.

Dank TEDS-Technologie erkennt die verwendete Messelektronik den MCS10 automatisch. Damit ist er ohne aufwändige Parametrierung sofort einsatzbereit. Alle Nennlastbereiche des Aufnehmers sind unabhängig voneinander konfigurierbar. HBM vereint im MCS10 die Erfahrung aus vielen maßgeschneiderten Sonderaufnehmern mit der Zuverlässigkeit und Flexibilität eines Standardproduktes: Für ein sofort verfügbares Serienprodukt mit geprüfter Qualität.

  • Genauigkeitsklasse: bis 0,1
  • Schutzart (gemäß EN 60 529): bis IP67
  • Messbereich: axial bis 100 kN, quer bis 2 kNm

Bewährte Serienqualität

  • Präzision bis Genauigkeits­­klasse 0,1 je Kanal garantiert
  • Nahezu vollständig kompensier­tes Übersprechen durch neuartiges HBM-Design des Sensors
  • Hohe Transparenz der technischen Daten für exakte Berechnung des gesamten Lastkollektivs
  • Zuverlässig in bekannter Serienqualität

Exakte Messergebnisse dank hoher Präzision und kompensiertem Übersprechen

Vielseitig einsetzbar

  • Simultanes Messen von bis zu 6 Kräften und Drehmomenten in unterschiedlichen Kombinationen

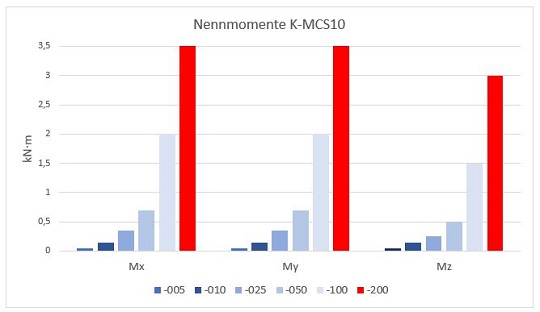

  • Verfügbar in 5 Nennmessbereichen zwischen 5 kN bis 100 kN und 0,05 kNm bis 2 kNm
  • Unabhängig und individuell konfigurierbare Nennlastbereiche
  • Zeitersparnis dank automatischer Parametrierung von HBM-Messelektroniken
  • Einfache Montage über Flanschanschluss mit Zentrierung und Positionierungs-Pin

Zahlreiche Messkombinationen möglich mit einzeln konfigurierbaren Nennlastbereichen

Belastbare Bauart

  • Ausgelegt für Überlasten von bis zu 200 Prozent
  • Weiter Temperaturbereich von -10 bis +85 °C
  • Widerstandsfähig gegen Feuchtigkeit und Schmutz dank Schutzklasse IP67
  • Robuster Messkörper aus korrosionsbeständiger Titanlegierung bzw. aus rostfreiem Stahl bei Nennaxialkräften
  • Robust dank hoher Schwingbandbreite in alle drei Messrichtungen

Beständig dank geschützter Bauart und Überlastschutz

CAD-Zeichnungen und CAD-Modelle

Typische Anwendungen

  • Funktionstests von Komponenten und Systemen (z.B. Automotive, Luft und Raumfahrt)
  • Monitoring von Produktions- und Montageprozessen (z.B. Flugzeugenmontage)
  • Robotik
  • Dauerfestigkeitstest
  • Reifentests in der Entwicklung und Produktion
  • Strukturtests von Bauelementen und Gebäudeanbauten (z.B. Solaranlagen, Dachaufbauten,…)
  • Mehrachsige Lastermittlung im Versuch als Input für FEM-Analysen von virtuellen Modellen

Übersprechen minimieren

Unter Belastung einer einzelnen Last, z.B. der Axialkraft Fz, zeigen die übrigen Messbrücken prinzipbedingt ein sehr kleines Signal. Dieses unerwünschte Signal wird als Übersprechen ("Crosstalk") bezeichnet.

Um das Messergebnis systembedingt verfälschende Übersprecheffekte zu minimieren, bietet Ihnen HBM zu jedem Sensor eine Kompensations-Matrix zur mathematischen Berechnung an. Mit den Messverstärkersystemen PMX und QuantumX ist es zudem möglich, diese Kompensations-Berechnungen nahezu automatisch vornehmen zu lassen. Dies kann das Übersprechen um den Faktor 3 bis 5 reduzieren.
