PACEline CMA 量程(pC)

  • 1 000
  • 2 000
  • 5 000
  • 20 000
  • 39 500
  • 158 300
  • 210 500
  • 287 000
  • 482 000
  • 2 000 000
  • 5 000 000

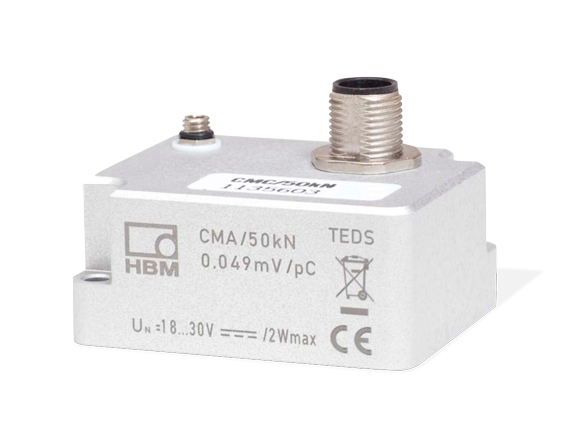

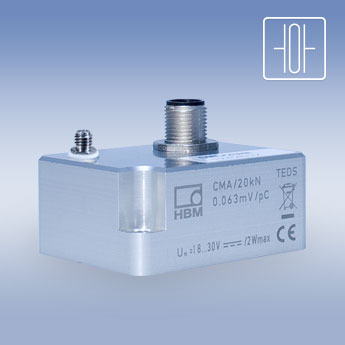

PACEline CMA 电荷放大器第一次在压电力测量上采用 TEDS 技术。 TEDS 学名为传感器电子数据表 - 可以进行传感器自动识别。有更高的效率和可靠性. 这意味着 TEDS 可以免除进行复杂的参数设定,节约大量测量时间.

PACEline CMA 的另外一个优势是其具有两个标定量程,分别对应 100% 和 20% 的满量程。第二个量程具有放大功能,其可以像放大镜一样去检查超载的关键点. 相比应变技术的传感器来说,其具有更高的分辨率并且使用更方便.

PACEline CMA 具体顶级质量,由于其在电源和信号间之间保持了电独立输出和输入,因此可以应用于恶劣的工业环境.

CMA 电荷放大器是 "PACEline" 压电力测量链的一部分,由于其和传感器完美匹配,因此可以节约大量时间并保证更可靠的测量结果.

现在PACEline CMA 发布了新的量程:

  • 1000 pC
  • 2000 pC
  • 5000 pC
  • 20000 pC
  • 2000000 pC

CMA5000 - 大量程用电荷放大器

CMA5000 电荷放大器量程高达 5 百万 (pC) 可以用于监控 产生非常大力设备 系统

信号输入高达 5 nC, CMA5000 能够响应超过 1.1 MN 的力。并且,其带有两个输入插槽,可以并行连接两个较小量程的传感器。这样可以减少费用,降低成本

其提供 IP65 保护等级,因此可以用于恶劣的工业环境中。

通过 模拟信号输入 (+/-10 V DC), CMA5000 可以连接到数据采集系统中。两个标定过的内部量程 - 100% 和 20% 额定量程 - 可以精确匹配您的应用。

附件和电缆

附件

CSB4/1 接线盒

简化压电力传感器的安装过程。 CSB4/1 接线盒可以并行连接 4个传感器,提供一个放大器输出。其通过螺钉固定,外壳电隔离并能使传感器屏蔽。

CSB4/1 - 技术参数表

CSB4/1 - 操作手册

电缆

所有的 HBM 压电力传感器电缆都是抗干扰的,可以覆盖所有的传感器温度范围。

规格:

  • 温度范围: -55 到 +200°C
  • 屏蔽: 半导体中间层,银包覆的铜编织物
  • 护套: FPM
  • 摩擦电噪音: 最大 1 pC
  • 绝缘 20°C: 1014 ohms
  • 阻抗: 50 ± 5 ohms
  • 外径: 1.9 mm
  • 弯曲半径: 10 mm
  • 绝缘体: PTFE



我们的附件正在不断扩展,目前包括以下附件:

1-CCO

  • 10-32UNF 连接器用于连接两根电缆
  • 两端插头
  • 用于电缆扩展







1-KAB143

  • 电缆长度: 2, 3 或 7 m
  • 两端 10-32 UNF 插头
  • 用于所有带插头的传感器, CSB 接线盒和 CMA 放大器

1-KAB145

  • 电缆长度: 0,2 或 3 m
  • 两端 10-32 UNF 插头, 带保护功能
  • O形圈密封,用于恶劣环境
  • 用于所有带插头的传感器, CSB 接线盒和 CMA 放大器





1-KAB176

  • 电缆长度: 2 或 3 m
  • 单端 10-32 UNF 插头, 另一端为BNC 插头
  • 用于所有带插头的传感器, CSB 接线盒和 CMA 放大器

ePLAN

ePLAN: 电气工程和项目计划更容易

除了工业放大器,HBM提供 EPLAN 宏。他们可以容易且无差错的集成到自动化项目规划中。.

ePLAN Electric P8 适用于数据库支持的 现代 CAE 软件 ,其可以进行自动化系统的项目计划,管理。 ePLAN 宏能够将 过程控制器非常容易集成到项目管理中. 通过 ePLAN Electric P8的宏,可以获得零部件数据,图纸和针脚分配.

免费的宏可以在过程控制器的文档光盘中获得,也可以从 这里 免费下载.
