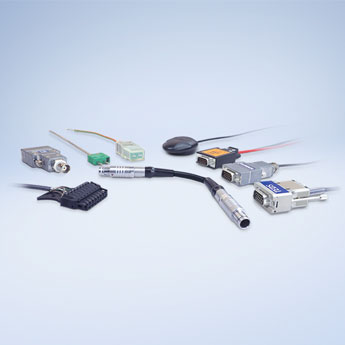

QuantumX 附件

快速方便地订购 QuantumX 附件,在页面底部你可找到产品的详细信息,如技术参数表等。

传感器和信号连接

D-SubHD-15 插头套件 (公)

该套件包括一个15针 SubHD 插头、一个金属表面塑料外壳(滚花螺钉,用于将插头固定在设备上)、一个用于存储用于通道参数数据表的TEDS芯片(1线)以及一个粘贴标签。

订货号.: 1-SUBHD15-MALE

HBMshop

BNC-到-SubHD 15针适配器

The BNC-to-SubHD 适配器用于连接 BNC 插头到 IEPE/ICP 传感器或 ±10V 信号上,并连接到 QuantumX 放大器。

订购号.: 1-SUBHD15-BNC

(技术文档)

HBMshop

4 x D-SubHD-15 端口保护器

端口保护器可以将传感器接触耐久性延长到至少500个匹配周期,并保护设备

订购号.: 1-SUBHD15-SAVE

HBMshop

10 x 推入式插头 (8 针, 金色)

紧固卡式推入接头,用于 QuantumX MX1601B/MX1615B.

订购号.: 1-CON-S1015

HBMshop

MX 模块推入式插头安装辅助装置

适用于 1-CON-S1015 和 1-CON-S1005

确保绞合线和导体安全夹紧,操作方便

特点:橡胶脚

标签:管脚编号(1-8)

HBMshop

10 x TEDS chip

用于存储传感器通道参数数据表的 TEDS 芯片 (1-线-EEPROM, IEEE 1451.4, 类型: DS24B33).

订购号.: 1-TEDS-PAK

HBMshop

300V-到-D-SubHD-15针 插头适配器

该适配器能够使 QuantumX通用放大器可靠测量高达300V(II类)或高达500V(非CAT)电压。放大器可自动识别并配置通道。

订购号.: 1-SCM-HV

(技术文档)

HBMshop

应变四分之一桥-到-D-SubHD-15 插头

用于四分之一桥应变片和 3 线连接。

该适配器用3个精密电阻与应变片组成一个完整桥路。适用于120、350、700或1000欧姆应变片,可通过全桥输入和分接插头连接到任何 Quantumx放大器。

所需桥路和应变系数、电桥激励和校准数据等参数通过软件直接存储在TEDS的适配器上。

订购号:

  • 1-SCM-SG120
  • 1-SCM-SG350
  • 1-SCM-SG700
  • 1-SCM-SG1000

(技术文档)

HBMshop

K, E, J, 或 T 型热偶 D-SubHD-15 插头

迷你热偶插头,通过 SubHD 插头连接到放大器,其内部集成冷连接 (THERMO-MXBOARD).

适用于K、E、J或T型热电偶,可连接到 MX840 和 MX440 通用放大器及后续型号。

订购号:

  • 1-SCM-TCK
  • 1-SCM-TCE
  • 1-SCM-TCJ
  • 1-SCM-TCT

HBMshop

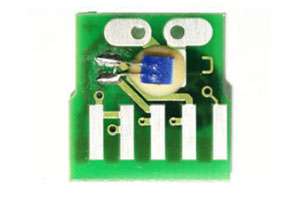

热偶冷端

插入式热偶冷端可用于 MX840 或 MX440 通用放大器热偶测量。电路板必须安装在 SubHD-15插头中,由一个冷端(PT100)和一个用于传感器识别的单线TEDS芯片组成。

订购号: 1-THERMO-MXBOARD

(技术文档)

HBMshop

5 x 带 RFID 的迷你热偶插头

迷你热偶插头提供一个集成的 RFID 芯片(读/写),例如,它可以将测量点名称发送到 MX1609放大器并自动参数化通道(TEDS)。

适用于K和T型热偶,可连接到 MX1609KB 或 MX1609TB QuantumX放大器。

订购号.:

  • 1-THERMO-MINI
  • 1-THERMO-MINI-T

HBMshop

用于 MX809B 的 K 型热偶

K型热偶适用于在电气环境(驱动器、逆变器、电缆、电池)下使用 QuantumX MX809B 进行可靠的温度测量。

热电偶采用点焊方式。带有双绝缘和 3米长保护电缆,以及绝缘帽,确保热迷你K型耐冲击和火灾。并通过 EN 61010 VDE认证。

订购号: 1-ITC-K1000

HBMshop

Voltage measuring lead for MX809B

该测量引线用于 QuantumX MX809B 高电势下 5V 以下低压测试。

采用自由端,带有双绝缘和 3米长保护电缆,以及绝缘帽,确保热迷你K型耐冲击和火灾。并通过 EN 61010 VDE认证。

订购号.: 1-ITC-U1001

HBMshop

6 x BNC 到安全实验室插头(香蕉头)

可将带 BNC 插头的电流夹连接到4毫米安全实验室插头上(香蕉头)。

订购号.: 1-G067-2

HBMshop

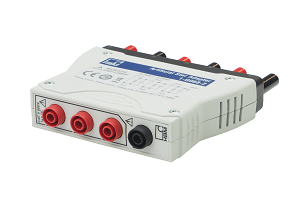

人造三相星形适配器

该适配器用于在三相模式下的电驱动装置上进行测量,并提供了一个用于 QuantumX MX403B 或 GENESIS 相电压测量的人造星点。

通过安全实验室导线连接到电驱动装置。

订购号.: 1-G068-2

HBMshop

交直流电流探头 i30s

基于霍尔效应的交直流电流探头。一根2米长的电缆和一个BNC 插头连接。此电流探针需要9伏块状电池。包括一个BNC 到安全实验室的插头适配器。

可测量电流: 30mA – 30A DC; 30mA – 20A AC eff; DC -100kHz.

订购号: 1-G912-2

HBMshop

交流电流探头 SR661

交流电流探头感应测量。由一根2米长的电缆和一个BNC插头连接。包括一个BNC到安全实验室的插头适配器。

可测量电流: 100mA – 1200A AC eff; 1Hz-100kHz.

订购号: 1-G913-2

HBMshop

高精度交流电流探头 M1V20-2

高精度交流电流探头感应测量。由一根2米长的电缆和一个BNC插头连接。包括一个BNC到安全实验室的插头适配器。

可测量电流: 50mA – 20A AC; 30Hz – 40kHz.

订购号: 1-G914-2

HBMshop

System connection

以太网交叉电缆

以太网交叉电缆 (CAT5+, 2m),用于连接测量模块到 PC。

订购号: 1-KAB239-2

HBMshop

模块间连接火线

用于连接两个 QuantumX/SomatXR 模块 (ODU==ODU): 供电 (最大. 1.5A), 时间同步, 实时数据传输。

订购号:

  • 1-KAB272-0.2
  • 1-KAB272-2
  • 1-KAB272-5

HBMshop

供电

交直流供电单元 24伏

交直流供电单元,为设备提供 24V 直流电

AC: 100-240V ~ (国际 AC 插头, 1.5m)

 24V DC, 30W (ODU, 2m).

订购号: 1-NTX001

HBMshop

模块供电电缆

模块供电电缆

(ODU=== 自由端, 3m).

订购号: 1-KAB271-3

HBMshop

QuantumX 不间断电源(UPS)

此不间断电源使用温度范围(-40…80°C),内缓压降高达 80s.

订购号.: 1-UPX001-2

(技术文档)

HBMshop

背板螺钉端子 (BPX)

用于 24V 供电背板

订购号: 1-CON-S1010

HBMshop

机械集成

QuantumX 固定夹

固定夹用于将多个 QuantumX 模块彼此固定。

订购号.: 1-CASECLIP

HBMshop

QuantumX 安装面板

QuantumX 安装面板采用固定夹或扎带安装,通过4个螺丝固定。

订购号: 1-CASEFIT

(技术手册)

HBMshop

QuantumX X 型保护框架

黑色 QuantumX 保护框架,用作堆叠辅助设备。

订购号.: 1-CASEPROT

HBMshop

QuantumX 墙体固定背板

可集成最多9个Quantumx模块的背板。附加模块可以通过火线连接。用于墙体或控制柜安装。电源:24v DC/最大5A(150W)

注意: 不包括AC/DC电源适配器。

订购号.: 1-BPX001

(技术文档)

HBMshop

QuantumX 机架式背板

可集成多达 9个 Quantumx 模块的背板。附加模块可以通过火线连接。用于墙体或控制柜安装的背板。电源:24v DC/最大5A(150W)

注意: 不包括AC/DC电源适配器。

订购号: 1-BPX002

(技术文档)

HBMshop

软件

EVIDAS Essential

功能强大并集成云功能的快速测量软件

EVIDAS 只需两次点击即可获得快速、直观的结果。.

EVIDAS 软件 先进设计和干净的工作流程为您提供了卓越的视觉反馈。

您可以选择四种方便的方法来配置数据。通过集成的云计算功能,你可以和世界各地的同事分享你的数据。

订购号.: 1-EVIDAS

HBMshop

catman Easy

便于测量数据采集的软件包

catman Easy 的主要功能包括集成传感器数据库以及进行通道参数化、测量作业参数化、个别可视化、数据分析和事件和报警处理等、以不同格式,如ASCII, Excel, DIAdem, MDF 3/4, or MATLAB.

安装需要Windows 7/8或10。软件包中包括前12个月的软件维护。我们建议每年更新一次。

订购号.: 1-CATMAN-EASY

HBMshop

catman AP

atman AP 主要功能包括

catman Easy + 多功能记录仪、摄像机集成(Easy VideoCam)、在线+后处理分析(EasyMath)、经常性活动自动化(EasyScript)、测量项目离线准备(EasyPlan)、电力库、特殊滤波器、频谱等附加功能、附加数据处理和报告等

订购号.: 1-CATMAN-AP

HBMshop

LabVIEW 驱动

HBM LabVIEW 驱动支持 QuantumX, SomatXR 和 MGCplus.

LabVIEW 2012 或更高版本需要使用 Windows 7/8 或 10 操作系统,其包括 12个月的维护费用。

订购号.: 1-LABVIEW-DRIVER

(技术文档)

HBMshop

DIAdem 驱动 (仅德语)

HBM DIAdem 驱动支持 QuantumX, SomatXR 和 MGCplus.

DIAdem 10.1 或更高版本或更高版本需要使用 Windows 7/8 或 10 操作系统,其包括 12个月的维护费用。

订购号.: 1-DIADEM-DRIVER

HBMshop

CANape 驱动

CANape 驱动支持 QuantumX 和 SomatXR.

CANape 10.0 或更高版本需要使用 Windows 7/8 或 10 操作系统,其包括 12个月的维护费用。

注意:  MX471 或 MX840 和后续模块 CAN功能不支持

订购号.: 1-CANAPE-DRIVER

(技术文档)

HBMshop
